【導讀】安規電容作為電子系統的安全防線，以金屬化聚丙烯薄膜或陶瓷介質為核心，確保失效時絕不引發觸電風險。隨著新能源汽車800V平臺普及，新一代安規電容正向1000V耐壓與集成化濾波演進，為光伏逆變器、EV充電樁等高危場景筑牢電氣安全基座。
安規電容作為電子系統的安全防線，以金屬化聚丙烯薄膜或陶瓷介質為核心，確保失效時絕不引發觸電風險。隨著新能源汽車800V平臺普及，新一代安規電容正向1000V耐壓與集成化濾波演進，為光伏逆變器、EV充電樁等高危場景筑牢電氣安全基座。
一、定義與安全標準：失效不觸電的“電子衛士”
安規電容指失效時不引發觸電風險的安全電容器，其核心價值在于：
●安全機制：內部采用自愈性介質（金屬化聚丙烯薄膜/陶瓷）與防爆結構，短路時自動隔離故障點
●標準體系：
●X電容：跨接L-N線，抑制差模干擾，分X1/X2/X3三級，耐壓峰值2.5kV~4kV
●Y電容：跨接L-G/N-G線，抑制共模干擾，分Y1/Y2/Y4三級，耐壓峰值5kV~8kV

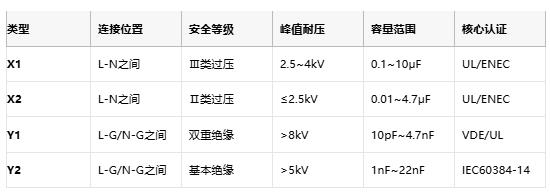

表1：安規電容分類及安全標準對比
二、工作原理：電磁干擾的“精準狙擊手”
1. 干擾抑制機制
●X電容：并聯于L-N線，吸收差模噪聲（如開關電源高頻紋波），容量需匹配安全電阻（防插拔電擊）
●Y電容：串聯于L-G/N-G線，阻斷共模電流（如電機漏電流），容量≤4.7nF以控制漏電流<0.7mA
2. 安全失效原理
●金屬化薄膜自愈：局部擊穿時，故障點周圍金屬層氧化隔離，恢復絕緣（聚丙烯薄膜電容）
●陶瓷體分層防護：多層陶瓷結構（MLCC）內置裂縫抑制層，防止高壓電弧擴散（如村田DE6系列）
三、四大核心優勢：超越普通電容的“安全壁壘”
安全冗余設計
●國巨SC1808等X2電容耐壓達1500VDC（標稱250VAC），失效時開路而非短路
●松田SMD Y1電容通過4000VAC/60s耐壓測試，絕緣電阻>10GΩ
2. 環境適應性
●村田DE6系列通過-55℃~125℃ 1000次溫度循環測試（汽車AEC-Q200標準僅需100次）
●Vishay SMDY1系列支持IIB級耐濕（濕度85%RH），適用于太陽能逆變器
3.小型化集成
●松田SMD X1Y1厚度僅2.5mm（傳統插件式11.5mm），節省PCB面積70%
●國巨1808封裝（4.5×2.0mm）支持高頻電路緊湊布局
4. 全生命周期成本優化
●SMT工藝（如Vishay SMDY1）減少插件人工成本，生產效率提升50%
●自愈特性降低售后故障率90%，綜合成本較普通電容低40%

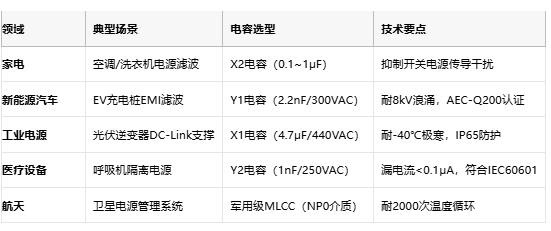

四、應用場景：從家電到太空的“安全防線”
五、成本與選型要則：平衡安全與經濟的“五維模型”
1. 成本結構深度解析
●原材料占比：
●金屬化聚丙烯薄膜（X電容）：45%~60%
●高純陶瓷粉體（Y電容）：50%~70%
●認證成本：UL/VDE認證費用約$15,000/型號，占售價20%
2. 選型五法則
①耐壓裕量：工作電壓≤50%額定電壓（如110VAC電路選X2-275VAC）
②容值精確：
●X電容容差±5%（開關電源輸入濾波）
●Y電容容差±20%（共模抑制）
③溫度適配：
●工業選-55~125℃寬溫型號（如村田DE6）
●汽車電子必選AEC-Q200認證
④封裝匹配：
●高密度板選SMD（松田3225封裝）
●高壓場景選插件（耐10kV爬電）
⑤失效模式：
●關鍵系統選金屬化自愈型（防短路）
●避免CBB電容替代安規電容（直流耐壓不足）
六、全球頭部廠商對決：國際巨頭VS中國突圍

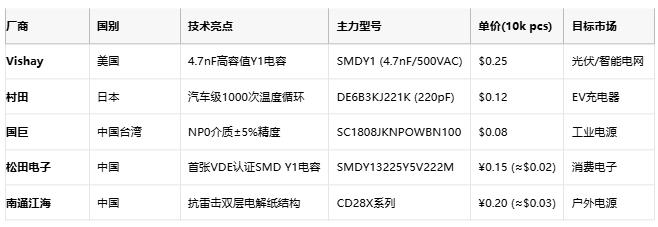

表2：全球安規電容主要廠商競爭力對比（2025）
國產化突破分析：
●技術替代：松田SMD Y1電容通過VDE認證，引腳兼容Vishay，價格低90%
●材料創新：南通江海“雙層電解紙”專利（內層馬尼拉麻+外層牛皮紙），耐雷擊電壓提升300%
●產能優勢：國產安規電容交期4~6周（國際大廠10~12周），供應鏈自主可控
七、未來趨勢：新能源與智能化驅動的“三大變革”
1.高壓化：EV 800V平臺推動X1電容耐壓至1000VAC，Y電容耐15kV浪涌
2. 集成化：
●松田推出X1Y1復合電容（單顆替代X+Y）
●Vishay集成LC濾波模塊
3. 綠色制造：
●生物基聚丙烯薄膜（碳足跡降50%）
●無氰化物電鍍工藝（重金屬污染減90%）
結語
安規電容以失效不觸電的安全本質，成為電子系統的核心防線。國產廠商突破VDE/AEC-Q200認證壁壘，松田SMD Y1電容成本較進口低90%，南通江海10kV抗雷擊技術改寫行業標準。隨著新能源高壓平臺普及，安規電容正向1000V耐壓與集成化濾波模塊演進，持續筑牢電氣安全基座。
