【導讀】放電管的工作原理是氣體放電，當外加電壓增大到超過氣體的絕緣強度時，兩極間的間隙將放電擊穿，由原來的絕緣狀態轉化為導電狀態，導通后放電管兩極之間的電壓維持在放電弧道所決定的殘壓水平 。
陶瓷氣體放電管采用密閉封裝，在放電間隙內充入適當?shù)臍怏w介質(氬氣或氖氣)，配以高活性的電子發射材料及放電引燃機構，是一種特殊的金屬陶瓷結構的氣體放電器件。
在正常情況下，放電管因其特有的高阻抗(≥1000MΩ)及低電容(≤2pF)特性，在作為保護元件接入線路中時，對線路的正常工作幾乎沒有任何不利的影響，而當有害的瞬時過電壓竄入時，放電管首先被擊穿放電。其阻抗迅速下降，幾乎呈短路狀態。將有害的電流通過地線泄給大地，同時將電壓限制在放電管的弧光上(約20V)，消除了有害的瞬時過電壓和過電流，從而保護了線路及元件，當過電壓消失后，放電管又迅速恢復到高阻抗?fàn)顟B(tài)，線路繼續正常工作。

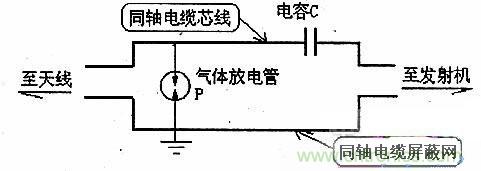

附圖是氣體放電管組成的避雷器與中波廣播發射機輸出電纜的連接圖。
氣體放電管P的選用要根據發射機的功率來選.選擇合適“額定電壓”的放電管很重要，額定電壓過高，起不到避雷作用，過低則發射功率無法輸出;電容C采用無極陶瓷電容并以多只電容的串聯組成，一旦個別電容損壞也不影響發射機功率的輸出。，
安裝避雷器的位置也很重要.由氣體放電管組成的避雷器串接在輸出饋線(同軸電纜)中，放電管一端接同軸電纜芯線，另一端接同軸電纜屏蔽線(屏蔽線通過網絡 系統接地).通常發射天線下面都裝有放電球并有匹配網絡.匹配網絡還有一定的避雷設計。因此，為了有效地避雷，此避雷器應就近裝在發射機附近或發射機輸出 直接裝避雷器再接到輸出電纜上，如在同軸電纜末端(上天線前)加裝一只避雷器，避雷效果更好。
附表是三款發射機所配用的氣體放電管。
附表：
