【導讀】位置傳感器作為工業自動化、汽車電子、醫療設備等領域的核心組件，其選型精度直接影響系統性能與可靠性。據MarketsandMarkets預測，2025年全球位置傳感器市場規模將達123億美元，年復合增長率達7.2%。然而，面對光電式、磁阻式、電容式等十余種技術路線，工程師常陷入“參數堆砌”與“場景適配”的決策困境。本文通過構建“應用場景-性能指標-技術路線”三維選型模型，結合典型行業案例，系統解析位置傳感器的科學選型方法。
引言
位置傳感器作為工業自動化、汽車電子、醫療設備等領域的核心組件，其選型精度直接影響系統性能與可靠性。據MarketsandMarkets預測，2025年全球位置傳感器市場規模將達123億美元，年復合增長率達7.2%。然而，面對光電式、磁阻式、電容式等十余種技術路線，工程師常陷入“參數堆砌”與“場景適配”的決策困境。本文通過構建“應用場景-性能指標-技術路線”三維選型模型，結合典型行業案例，系統解析位置傳感器的科學選型方法。
一、位置傳感器技術路線全景圖

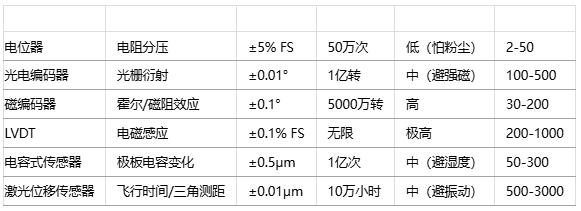

1.1 主流技術原理與特性對比
傳感器類型
工作原理
精度
壽命
環境適應性
典型成本（美元）
技術路線選擇邏輯：
短行程高精度：電容式/激光傳感器（如半導體光刻機對位）
長壽命抗污染：磁編碼器（如汽車油門位置檢測）
極端環境：LVDT（如航空發動機閥門控制）
二、選型核心參數體系構建
2.1 關鍵性能指標量化分析
精度與分辨率
編碼器分辨率計算：（如2500線編碼器分辨率為0.036°）
工業機器人關節控制需≤0.01°，風力發電機偏航系統可放寬至±0.5°
環境耐受性
溫度范圍：汽車電子需-40℃~150℃（AEC-Q100認證）
防護等級：IP67（水下1米防護）/IP69K（高壓沖洗）
抗振能力：≥20g RMS（工程機械應用）
動態響應特性
帶寬需求：數控機床進給軸需≥500Hz，電梯門機控制僅需10Hz
延遲時間：自動駕駛線控轉向要求＜5ms
2.2 接口與信號處理需求
輸出類型：模擬電壓（0-10V）/電流（4-20mA）、數字（SSI、BiSS、EtherCAT）
電氣兼容性：EMC抗擾度≥30V/m（ISO 11452-2標準）
供電電壓：24V工業標準 vs 5V車載系統
三、典型行業應用場景深度解析
3.1 工業自動化：多軸協作機器人
挑戰：
6自由度關節需同步控制，重復定位精度＜±0.02mm
持續振動（＞5g）與潤滑油污染環境
選型方案：
關節電機端：23位絕對值光電編碼器（如海德漢EQN1325）
末端執行器：MTS磁致伸縮線性傳感器（精度±1μm）
信號傳輸：EtherCAT總線（周期≤1ms）
效益：某汽車焊裝線改造后，節拍時間縮短15%，焊接良率提升至99.8%
3.2 新能源汽車：線控轉向系統
安全要求：
ASIL-D功能安全等級（ISO 26262）
雙冗余傳感器，故障率＜1FIT（10億小時1次）
技術方案：
主傳感器：TE Connectivity MT6701磁編碼器（±0.25°精度）
冗余傳感器：PCB基應變片（±0.5% FS）
交叉驗證算法：Kalman濾波+多數表決機制
實測數據：轉向角誤差＜0.1°，響應延遲3.2ms
3.3 醫療設備：手術機器人
特殊性需求：
生物兼容性（ISO 10993認證）
核磁兼容（MRI環境下無磁干擾）
創新設計：
光學編碼器：采用陶瓷外殼與光纖信號傳輸（如Renishaw RESOLUTE）
消毒兼容性：耐受134℃高溫高壓蒸汽滅菌
分辨率：0.1μm（滿足顯微外科操作需求）
四、選型決策模型與驗證流程

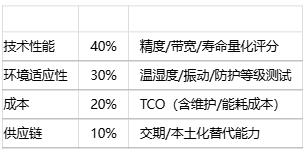

4.1 四維決策矩陣
維度
權重分配
評估方法
4.2 驗證流程標準化
實驗室測試：
精度驗證：激光干涉儀（如Keysight 5530）
壽命測試：HALT高加速壽命試驗（溫度循環+隨機振動）
現場小批量驗證：
數據采集：振動/溫濕度記錄儀（如HIOKI LR8450）
故障模式分析：FMEA（潛在失效模式與影響分析）
五、前沿技術趨勢與選型策略升級
5.1 智能化集成傳感器
自診斷功能：AMS AS5048A磁編碼器內置ECC糾錯與故障標志位
邊緣計算：ST LSM6DSOX IMU集成機器學習核，實現振動補償
5.2 新材料突破
石墨烯霍爾元件：靈敏度提升10倍（NIMS實驗室成果）
SiC封裝技術：耐溫能力突破300℃（羅姆半導體方案）
5.3 無線化與能源自治
EnOcean標準能量采集傳感器：利用機械振動發電（效率12%）
低功耗藍牙5.2：傳輸距離300米，適用于大型工程機械
結論
從參數匹配到系統協同的選型進化
位置傳感器的選型已從單一器件選擇演變?yōu)橄到y(tǒng)級工程決策。當精度、可靠性與成本構成不可能三角時，工程師需立足應用場景的本質需求，在技術路線、驗證方法與供應鏈韌性間尋求最優解。隨著數字孿生與AI預測算法的普及，未來選型過程將深度融合虛擬仿真與物理驗證，推動位置感知系統進入“設計即正確”的新紀元。
