在工業自動化領域中，HMI（人機界面）憑借兩大優勢（操作便利性/數據可視化），長期以來被視為不可或缺的關鍵角色。操作直覺性來自HMI提供了一個直觀且互動的平臺，使操作者能夠有效地與自動化系統進行溝通和控制。這種界面不僅能夠?qū)崟r(shí)監控生產過程，還包括快速調整機器設定和對異常狀況的敏捷反饋。舉例而言，在機械加工中，操作者可透過HMI迅速調整CNC機床的切削參數，以及對應不同的材料或設計要求。
而在數據可視化能力上，HMI透過即時監控并將生產過程的重要數據圖像化，可視化，讓操作者能夠快速做出決策，從而提升作業效率和系統可靠性，這種能力在生產線的即時追蹤中尤為顯著，如監控產品組裝速度和質量檢查結果，幫助操作者及時發現并解決設備故障或品質問題，保障生產流程的高效與連續性。
掃碼可申請免費樣片以及獲取產品技術規格書
HPM6800系列秉承先楫高性能芯片一貫的強大算力、精準控制、卓越通訊等特點，并聚焦于將高效的圖形處理、復雜的人機界面及實時的信號控制三項功能融合并集成一體，最大限度地發揮系統效能。搭載HPM6800高性能MCU的多媒體系統解決方案在工業HMI、汽車儀表以及更廣闊的市場領域的應用落地。
應用場景：
先楫HPM6800系列集高算力、低功耗、高集成度和出色多媒體能力等特點，是一款特別適合于帶復雜圖形圖像處理、數字儀表顯示、高性能多媒體用戶界面應用的新一代應用平臺。其中，HPM6800高度集成的特性，無需電源管理子系統，有助于降低系統成本。適合以下目標應用，但不僅限于這些應用：
汽車儀表/摩托車儀表/工程車儀表
人機交互界面（HMI）
電子后視鏡（CMS）
車身域控（ECU）
車載通信終端（TBOX）
網關（Gateway）
智能管理系統平臺
視覺/語音輔助產品
工業相機
高端醫療設備

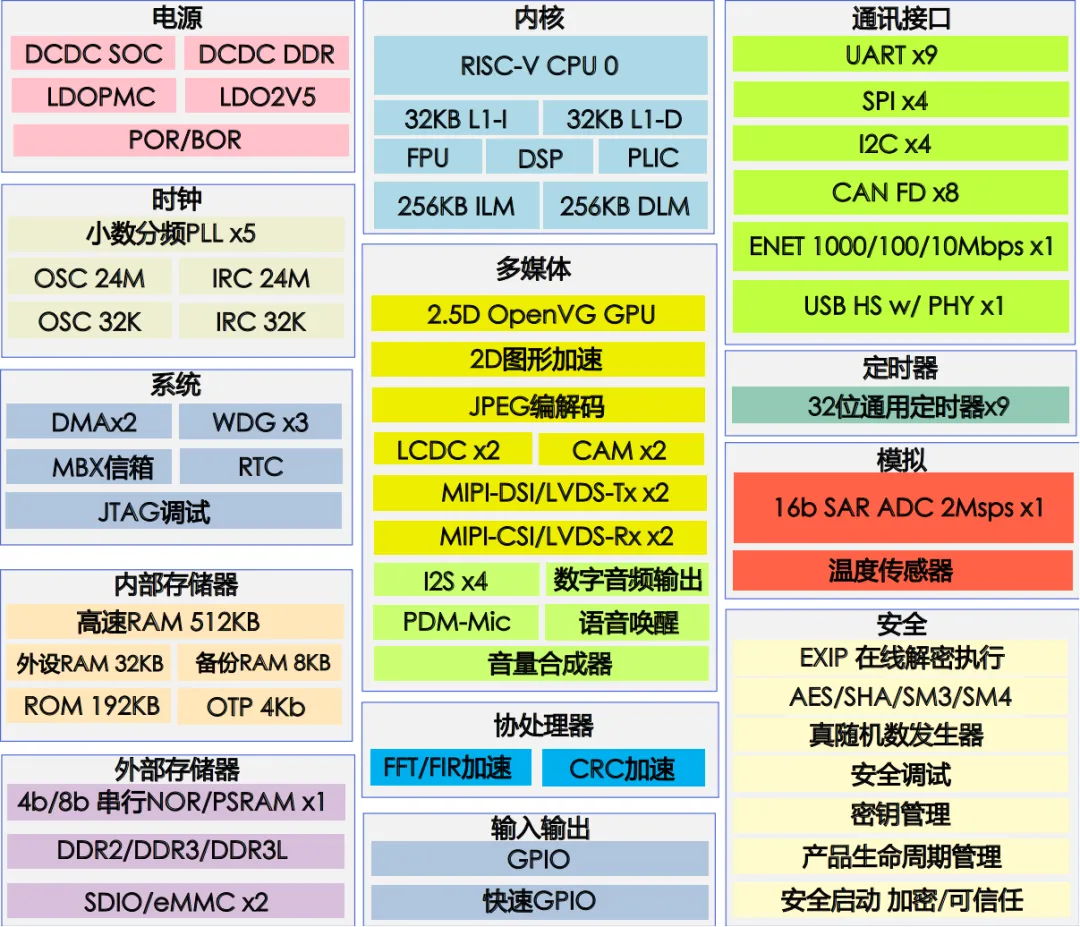

產品性能：
主頻 600MHz RISC-V CPU內核
片上內存1MB
支持?jǐn)U展內存 DDR2-800，DDR3/DDR3L-1333
17×17 417 BGA P0.8 封裝
?40-°C 至 +105-°C 工作環境溫度
增強圖像系統：
2.5D OpenVG 1.1 GPU
2組 4 Lane MIPI-DSI/LVDS-Tx 顯示接口
2組 2 Lane MIPI-CSI/LVDS-Rx 攝像頭接口
2D 圖形加速
LCD控制器支持 8圖層 Alpha-blending
1920 × 1080 分辨率顯示屏刷新率可達 60fps
集成 JPEG 編解碼器可實現快速 JPEG 編碼和解碼，減輕處理器負荷
音頻：
4個 8通道全雙工I2S 和 1個數字音頻輸出
多路語音和數字麥克風接口
外設：
1個內置PHY的高速USB，千兆以太網口，多達 8路 CAN/CAN-FD及豐富的UART、SPI、I2C等外設
1個 2MSPS 16 位高精度 ADC，配置為 12位精度時轉換率可達 4MSPS
多達 36路32位定時器，3個看門狗和 RTC

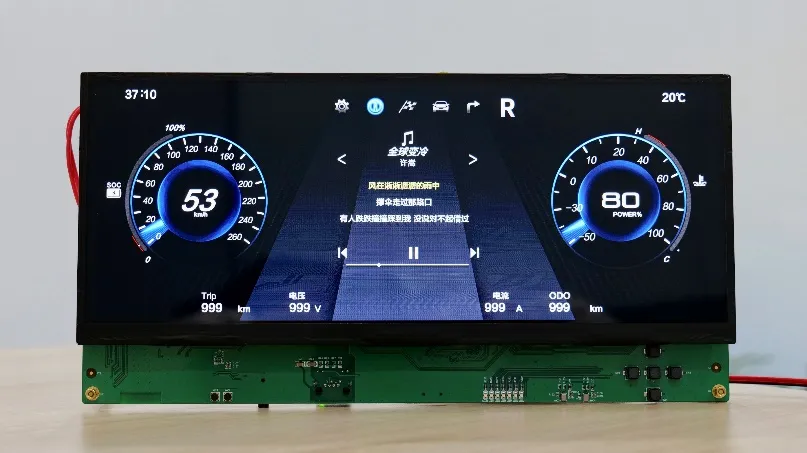

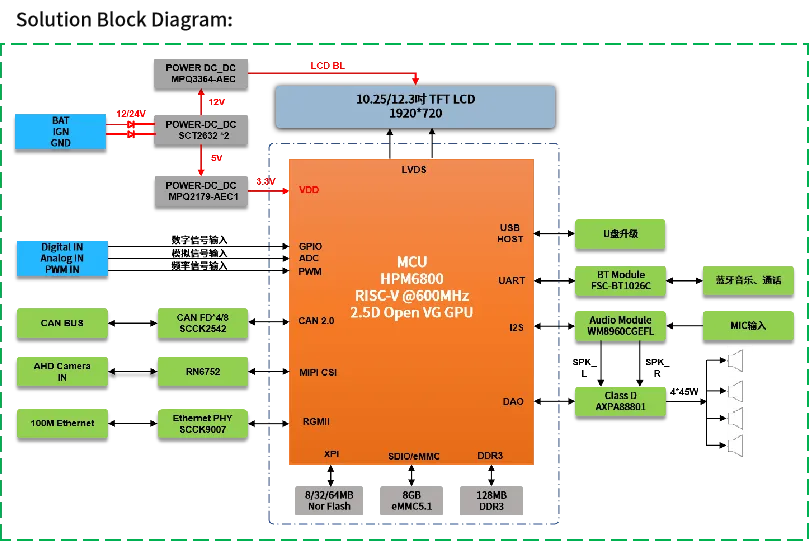

HPM6800數字儀表方案
方案優勢
快速開機：冷啟動小于100ms，并于500ms內顯示第一屏內容。
最高1920*1080 分辨率，實現最高60fps的指針?biāo)⑿拢?0fps的路況信息刷新。
支持視頻輸入，可實現倒車視頻，中控互聯交互功能。
商業級HMI圖形軟件，所見即所得，提高開發效率。
量產級底層SDK軟件包和中間件，可選適配完成的UDS軟件協議棧。
支持OTA升級。
提供一站式服務合作模式：含儀表方案開發板、核心板、專業的汽車儀表開發團隊技術支持，具備實現Turnkey 交付的能力。
