【導讀】射頻信號比以往任何時候都更加動態多變和難以預測，這給工程師們帶來了全新挑戰。就連傳統的矢量頻譜分析儀也難以捕捉瞬時或間歇信號，因此，用戶無法完整了解電路或系統的運行情況。
射頻信號比以往任何時候都更加動態多變和難以預測，這給工程師們帶來了全新挑戰。就連傳統的矢量頻譜分析儀也難以捕捉瞬時或間歇信號，因此，用戶無法完整了解電路或系統的運行情況。
泰克 SignalVu-PC 軟件現提供三種高級觸發器，用戶即便使用泰克公司最為緊湊的手持式頻譜分析儀，也能夠可視化、捕獲和分析極難識別、難以預測且動態變化的射頻信號。讓我們一起來探討每種觸發器的工作原理，以及它們?nèi)绾沃玫剡M(jìn)行射頻故障排除。
DPX? 密度觸發器：捕獲其他分析儀錯過的信號細節
在雷達和通信系統等動態射頻環境中，信號可能是間歇的或短暫的，因此有時不易被傳統頻譜分析儀檢測到。泰克實時頻譜分析儀配備DPX?技術，每秒能夠捕獲成千上萬甚至數百萬的頻譜，從而可以實時顯示頻譜，突出這些短暫事件。

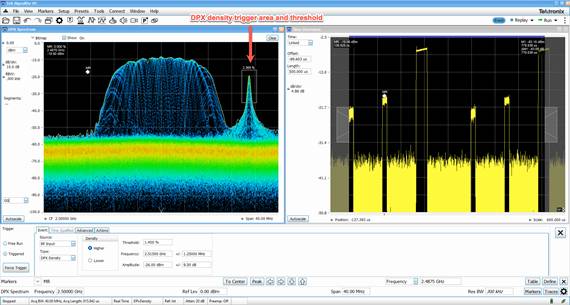

DPX 密度觸發器能夠在定義的頻率范圍和幅度內持續監控信號能量密度。用戶可以針對頻譜的特定區域（包括頻率和幅度）設置密度閾值。當該區域的信號能量密度超過閾值時，觸發器就會被激活。該功能對于捕捉那些偶爾出現或者強度變化很大的信號非常有用。
在擁擠或動態頻譜環境中，例如在 OTA 測試中，可能會出現計劃外或瞬時信號，此時 DPX 密度觸發器就尤為重要。現在 DPX 技術能夠確保瞬時信號不會被忽視，因此，用戶不再需要依賴運氣來捕捉這些信號事件。觀看我們的視頻，了解 DPX 技術在頻譜監控或監視應用中具有的優勢。
頻率模板觸發器：頻域中的精確觸發

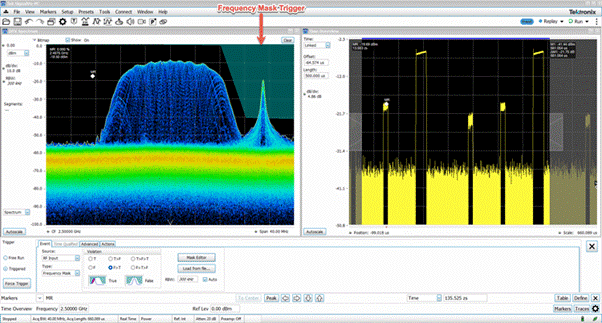

頻率模板觸發器 (FMT) 功能允許用戶定義一個具有特定頻率值和幅度值的頻譜“模板”，即想要監控的頻譜區域。當信號穿過（進入或離開）該模板的邊界時，觸發器就會激活。這種觸發方式特別適用于監控那些需要對特定頻段進行精確控制的系統，例如通信系統、雷達和所有無線電跳頻技術。
例如，假設您要測試一個通信系統，并希望捕獲信號超出特定頻率范圍時的所有事件。一旦信號進入頻譜模板區域，F(xiàn)MT 就會觸發，并捕獲該事件。您還可以通過設置觸發條件來優化信號捕獲，以捕捉信號離開頻譜模板區域的事件，甚至是信號在所定義邊界振蕩的事件。
當您試圖隔離頻率特異性異常時，例如監控發射機的雜散輻射或是識別非法頻段入侵，這種控制能力就非常重要。
定時觸發器：脈沖射頻系統的完美搭檔
在脈沖射頻環境中進行故障排除極具挑戰性，因?yàn)橥幌到y(tǒng)中的信號可能具有不同的脈沖持續時間。定時觸發器允許用戶根據信號的持續時間來定義觸發器，從而解決該問題。使用定時觸發器，用戶可設置特定的脈沖時間閾值。這對于雷達和脈沖通信系統非常有用，因?yàn)樵谶@些系統中，不同的脈沖長度可能對應于不同類型的數據或系統狀態。
實際上，假設您有三種類型的脈沖：一種持續 20 微秒，一種持續 50 微秒，另一種持續 100 微秒。您可以將觸發器設置為僅捕獲 30 至 60 微秒之間的信號，如此就可以有效地過濾掉最短和最長脈沖，并隔離出 50 微秒的脈沖。定時觸發器使您能夠精確地定位特定的脈沖事件，免受大量不相關數據的干擾。
在脈沖射頻系統中，無論是分析雷達脈沖、監控通信系統，還是隔離其他射頻發射信號，定時觸發器都能提供僅捕獲相關信號所需的精確度。
您是否已準備好應對新的射頻挑戰？

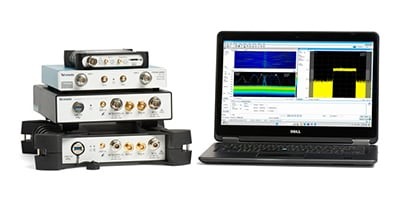

SignalVu-PC 和泰克緊湊便攜式 306B、500 和 600 系列實時頻譜分析儀為您提供所需的高級工具，助您輕松應對當今的射頻挑戰。 無論是用于擁擠的頻譜環境還是分析脈沖系統，這些先進的觸發器——DPX 密度觸發器、頻率模板觸發器和定時觸發器—都能讓您更加準確地控制和了解信號。
使用泰克手持式頻譜分析儀，借助SignalVu-PC 頻譜分析軟件捕獲不容忽視的重要數據。
（來源：泰克科技）
