在上一篇博文中，我們展示了使用AD4130-8的直流耦合生物電位配置，并參考了用于將主體偏置至中間電源的第三個電極。我們提到這不是真正的右腿驅動（RLD），這對于電池供電的解決方案可能是可以接受的。今天的帖子將闡明為什么會這樣，以及使用三個電極與兩個電極進行單通道生物電位測量有哪些好處。
輸入偏置
首先，我們談?wù)劦谌齻€(gè)電極在偏置中的用途。由于生物電勢信號和干擾源是完全差分的，理想情況下，測量電極的電路需要偏置在接近中間電源的某個地方。還應考慮電路的共模輸入范圍。在雙電極溶液中，主體浮動到某個未知電位，因此必須添加電阻以向輸入提供直流偏置以及輸入偏置電流返回路徑。這導致測量電極的電路的輸入阻抗降低。通過添加第三個電極，輸入可以通過穿過主體的低阻抗路徑設置為相同的直流偏置，而無需額外的組件，從而保持高輸入阻抗。請參閱下面圖 1 中的此比較。
圖 1 – 帶 2 個和 3 個電極的偏置輸入
共模抑制比 （CMRR）
在雙電位信號鏈中，典型的共模干擾源是來自交流電源的50/60Hz。身體充當天線，這個 50/60Hz 信號可以顯示在電極上。雖然儀表放大器等元件的數據表上的CMRR規格很重要，但它只是系統CMRR的一部分。本數據手冊規格是比較共模信號增益（A厘米） 到差模信號的增益 （A分米):
理想情況下，共模增益非常小，CMRR應該很高（例如100dB）。請務必查看典型性能曲線（TPC）以及CMRR與頻率的關系（參見圖8237中的AD2示例）。有時，數據表規格表僅提供直流時的 CMRR。
圖2 – 不同增益下AD8237的CMRR與頻率的關系
系統共模抑制比
影響整個系統CMRR的其他因素包括共模（CM）到差模（DM）轉換以及隔離與非隔離解決方案。我們?cè)诘诙┛椭杏懻摿薈M到DM的轉換，當時在最前端討論了交流耦合。進行差分測量時，任何接觸輸入的東西都需要平衡。這包括偏置電阻器、RFI 濾波器、電纜、連接器、印刷電路板，甚至電極本身。圖 3 顯示了一個示例，以及 CMRR 與頻率的關系如何受到影響。

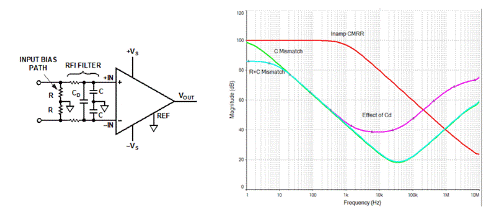

圖 3 – 系統CMRR與頻率的失配效應示例
為了模擬50/60Hz注入人體的情況，可以使用一個簡單的電容分壓器，并用從主體到交流電源的電容（Ct）和從體到地的電容（Cb）來表示。非隔離電路在系統接地和接地之間將存在直接短路。隔離電路（如電池供電解決方案）在隔離接地和接地之間具有一定的雜散電容（C雜散），如圖4模型所示。您可以看到第三個電極（Ze3）的好處，因?yàn)樗峁┝藦闹黧w到地面的直接路徑，在電容分壓器周圍分流并降低測量電極（Ze50，Ze60）拾取的1/2Hz電壓。否則，在2電極溶液中，50/60Hz電流路徑通過Zc1和Zc2共模輸入阻抗。這導致輸入電極上的共模電壓較大，然后由于不匹配而轉換為差模。

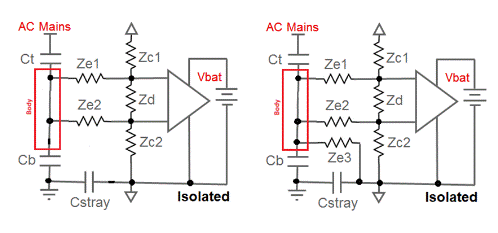

圖 4 – 分離的 2 電極和 3 電極生物電位測量模型
右腿驅動
右腿驅動這個名字來自通常放置第三個電極的位置（離心臟最遠）進行心電圖測量。然而，第三個電極不限于這個位置。該電路通過檢測輸入端的共模（Vcm）、緩沖、反相（通常使用積分器電路）并驅動回體內來構建。這會產生一個反饋環路，其中50/60Hz時的較高環路增益可改善共模抑制。參見圖8233中推薦用于AD5的示例電路和積分器傳遞函數。積分器交越頻率設定為 ~1kHz。推到更高的頻率會增加不穩定的風險，因此這里有一個權衡。

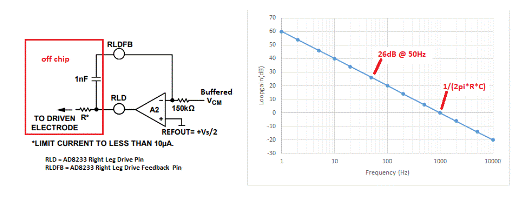

圖5 AD8233 RLD積分器電路和傳遞函數示例
請注意，對于非隔離解決方案或較大值的Cstray（例如帶隔離的交流電源供電解決方案），該電路將更有效。隨著Cstray變小，隔離解決方案還將改善系統CMRR，允許電池供電的測量電路隨著共模上下移動。
