【導讀】在過去的20年間，CareFusion Nicolet在EEG診斷系統領域的開發上一直扮演著先驅者的角色。腦電圖(EEG)監測可用于神經系統分析，以進行睡眠研究、腦功能區定位(Brain Mapping)和ICU病患大腦活動的監測等。隨著腦部研究和EEG診斷的持續突破，人們期望EEG監測裝置也能夠在傳統臨床環境以外的新環境中運作，而這些新的環境同時也引發新的設計挑戰，本文將探討其中的一些挑戰。
Harry Holt（ADI公司運算放大器應用工程師）：最近，Bill、Matt和我就EEG前端設計的第一級——儀表放大器的各種利害權衡進行了一些討論。我們覺得將討論內容與其它設計工程師分享可能會是有益的。
Matt Du（ADI公司儀表放大器應用工程師）：對，Bill查看了我們的大量?jī)x表放大器，但最終結果是自行搭建儀表放大器。這在注重性能的應用中是很少見的，因此，我們想闡明這一考慮過程。Bill，你能大致說明一下你的設計目標嗎？
Bill Kolasa（CareFusion首席電氣工程師）： 我們目前有一款基于儀表放大器的設計，它表現出色，但我們希望優化某些性能特征，同時降低其功耗。
如同許多EEG和ECG設備設計者所知，電極中的半電池電位差異可能會引起較大的直流失調，測量系統必須能夠容忍此失調。我們的現有系統在設計上可以處理高達±900 mV的失調。為了應付在現場的不同電極類型以及環境條件，我們希望將容差提高到±1300 mV。

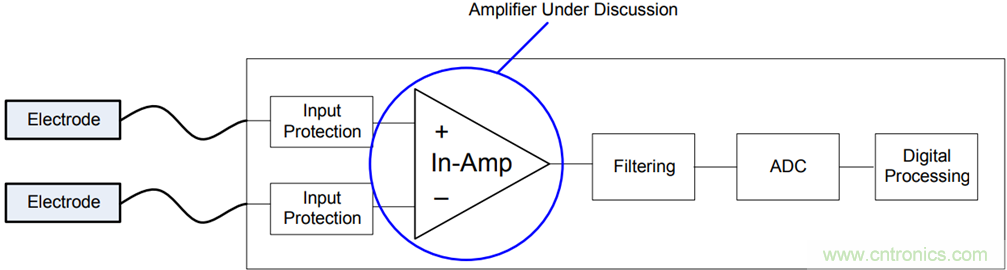

圖1. EEG信號鏈
與此同時，我們正在考慮電池供電設計的可能性，因此需要大幅降低所有器件的功耗，其中也包括儀表放大器。目前的功耗是每通道28 mW，我們希望設法將其降低到10 mW或更低。為了降低功耗，我們?cè)试S噪聲提高。
Matt：在我們的ECG和EEG客戶中，這種權衡取舍非常常見。對于ECG和EEG前端設計，噪聲、失調處理能力與功耗之間存在固有的取舍關系。
大部分的儀表放大器具有因?yàn)闇p法器級的噪聲而導致的大量噪聲成分。在高增益應用中，其影響不大，因?yàn)榇嗽肼晻?huì)在輸出端保持恒定，而與增益無關。因此，當折合到輸入端時，噪聲相當小。
不幸的是，在EEG和ECG應用中，增益會被來自于電極的較大失調所限制。如果你希望使用大增益以獲得良好的噪聲性能，那么必須采用大電源才能處理較大的失調。
Bill：這就是我們?cè)诓捎肁D8221儀表放大器的先前設計當中采取的措施。輸出噪聲為75 nV/√Hz，輸入噪聲為8 nV/√Hz。為了降低大量輸出噪聲在折合到輸入端時所造成的影響，我們將AD8221設定至14.8的增益（噪聲計算詳情參見等式1和2)。該增益也會將共模抑制提高23 dB，因?yàn)楣材Ｔ鲆鏋?（參見等式3）。但是，為了以此增益來處理900 mV電極失調，我們必須使用±15.5 V 直流電源（參見等式4）。我們的EEG放大器由64個這種通道組成，對于電池供電應用來說，功耗太大。
我一直在等待ADI公司推出低輸出噪聲的儀表放大器。什么時候能實現呢？
Matt： 儀表放大器的輸出噪聲主要由6個電阻決定（圖2 中的R1至R6），我們可以降低這些電阻的值，但這樣會有幾個缺點：1) 儀表放大器現在必須使用更多電流驅動這些電阻。為了在這種較高驅動條件下保持良好的線性度，我們必須構建更強的放大器，它會消耗更多電流。這樣您將面臨雙重不利的處境：一方面必須提供額外的電流流經這些小值電阻，另一方面必須提供更多電流以實現更強的放大器。

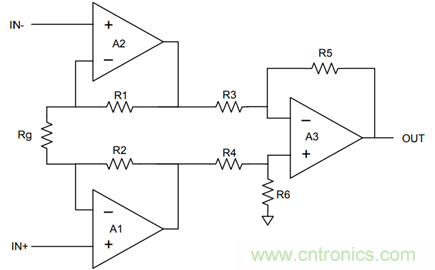

圖2. 標準儀表放大器配置
Bill：對于我的功耗問題，這似乎不是好消息。
Matt： Rg增益設置電阻會變得更小，這在噪聲方面是件好事，但在較大差分過壓條件下，這還不夠好。它會使放大器輸入端處理高增益下的大差分電壓的性能變差。可以通過增加電路來應對，但這種電路會增加輸入噪聲。
Bill：這對我們可能不是一個問題，因?yàn)殡姌O輸入上已經存在保護電路。
Matt：隨著減法器電路中的電阻變小，基準電壓引腳的輸入阻抗也會變小。這意味著，如果你希望用一個緩沖器驅動此引腳（這是此類應用中十分常見的情況），那么在目標頻率范圍內，驅動放大器必須具有非常低的輸出阻抗。否則，系統的CMRR相對于頻率的性能會下降。相對于頻率的較低輸出阻抗需要較高功率的驅動放大器。
Bill：是的，在我們的新設計中，我們要驅動那個引腳，因此這會是一個問題。我們花了些時間尋找緩沖器，它能提供與該引腳僅僅接地時相似的CMRR性能。
回到最初的問題，我們使用AD8221，采用±15.5 V電源供電，電源電流為0.9 mA。我們希望通過降低儀表放大器耗用的電流和電源軌來降低功耗。于是，我們開始尋找功耗更低但仍然能滿足其它性能要求的器件。
我們查看的一款儀表放大器是AD8235/AD8236AD8236，它的功耗非常低，尺寸很小，但噪聲太高，最大供電軌為5 V，無法滿足我們的直流失調要求。
Matt： 這些是基于CMOS的儀表放大器，功耗40 A，非常受功耗重于性能的ECG監控應用的歡迎，但不太適合CareFusion開發的診斷級EEG。
Bill:我們考慮的另一款器件是AD627，它的功耗也非常小，并且支持寬電源軌。過去我們測試過它的噪聲，知道相對于功耗而言，它具有良好的性能。然而，它采用的是SOIC封裝，在今天來說，尺寸較大，不利于縮小電路板的尺寸。
Matt： 是的，也許我們得做點什么…
Bill：你們還有許多300 A到500 A電源電流及寬電源范圍的器件，例如 the AD8226 和 AD8227。但是，所有這些器件都具有至少20 nA的輸入偏置電流，超過了本設計的低于5nA的額定要求。
Matt： 對于AD8226 和 AD8227等器件，我們希望能夠測量低至負電源軌的電壓。我們使用一個較為簡單的輸入級來執行測量，不得不犧牲一些輸入偏置電流來達到目標。對于AD8221，我們同時利用輸入偏置電流補償和Superbeta晶體管來將偏置電流降至數百pA典型值，這讓我們的許多客戶感到滿意，但不利的一面是，我們放棄了輸入端的一些裕量。
Bill，決定你的偏置電流要求的因素是什么？EEG電極的源阻抗是不是10 k左右？對于AD8226AD8226，最大輸入偏置電流為27 nA，因此電壓為270 uV，與來自電極的大失調相比，這簡直微不足道。你能告訴我們決定偏置電流要求的因素是什么嗎？
Bill：5 nA要求來自于我們的一些放大器，這些放大器必須應付高得多的電極阻抗。然而，該放大器具有低至DC的EEG顯示帶寬要求。我們關心的是如何將電極阻抗變化引起的基線漂移效應降至最低。
發現ADI公司以及其他廠商沒有任何一款儀表放大器滿足我們的要求之后，我們決定自行構建。我們知道，為了獲得100 dB以上的CMRR，減法器級中的電阻必須匹配。過去我們?cè)囼?yàn)過匹配電阻網絡，但發現這種網絡非常昂貴。同時，我們似乎從來沒有獲得期望的CMRR性能，可能是因?yàn)殡娐钒宓募纳娙萦绊憽Ｎ覀儼l(fā)現差動放大器AD8278 具有我們需要的性能和功耗。
Harry： 四電阻差動放大器比乍看起來更復雜。對于理想的運算放大器，CMRR受電阻匹配度限制（圖2中的R3-R6）。差動放大器的近似計算公式（參見參考文獻1）如下：
其中，Ad為差動放大器的增益，t為電阻的容差。因此，對于1倍增益和1%電阻，CMRR = 50 V/V或大約34 dB；對于0.1%電阻，CMRR =500 V/V或大約54 dB。
Bill：我在你們的設計手冊中看到過類似的闡述（參見參考文獻2）。
Harry： 上述公式適用于低頻情況。當頻率較高時，CMRR可能會進一步下降。例如，如果因?yàn)镻C板布局或內部芯片布局的影響，兩個運算放大器輸入的輸入電容差為400 fF到500 fF，電阻為10 k，那么10 kHz時的交流CMRR會下降6 dB到7 dB。如果系統中有一個20 kHz（或更高）開關調節器，這可能很重要。
即使具有理想的電阻和平衡電容，CMRR最終也會受運算放大器的限制。
差動放大器的性能主要分為兩類。第一，典型的高端電流檢測應用需要在電流范圍的高端具有3%到5%的精度。一個具有合理失調和1%電阻的低成本運算放大器可以達成此需求。請記住，有一些低成本運算放大器可能具有低于50 dB的CMRR，這一點常常被忽略掉。第二，更精密的應用，通常作為分立儀表放大器的第二級，處于0.1%到1%范圍，具有超過70 dB到80 dB的CMRR。這可以利用一個良好的運算放大器、四個具有低溫度系數(TC)的匹配電阻（最好是比例匹配TC），以及謹慎的PCB電路板布局來實現。考慮到總成本與電路板空間，單芯片差動放大器看起來極具吸引力。我能明白Bill為什么選擇AD8278；我們?yōu)樗隽似D苦的努力。
Bill：ADI公司提供了一系列增益為1/2、1或2的差動放大器。比較AD8271 和 AD8278之后，我們選擇了AD8278，因?yàn)樗墓母汀Ｎ覀儗⑵湓鲆媾渲脼?/2，這使得我們能夠提高輸入緩沖器的增益，降低電源軌（最終確定為±7.5V DC），并且滿足噪聲和直流失調容差要求。我們相信，將盡可能多的增益移動到輸入緩沖器可以使噪聲最低。（關于新設計的噪聲、CMRR和失調容差，請參見等式5至11）
Matt： AD8278 的增益可以配置為1/2或2。我們通常認為，將放大器置于最高增益級可以獲得最佳的噪聲性能。然而，由于AD8278是該設計的第二級，因此將放大器置于較低增益級實際上有助于提高設計的噪聲性能。這樣，Bill就可以在第一級中應用更多增益。低噪聲設計的一個重要法則是讓第一級具有盡可能多的增益，本設計當然也不例外。
將更多增益放在第一級也有助于提高儀表放大器的CMRR性能。我們可以根據先前關于電阻容差與CMRR關系的討論進行計算，將差動放大器的增益從1/2變?yōu)?時，CMRR將提高6 dB，這與AD8278 數據手冊也是一致的。然而，如果相反，我們?cè)诘谝患?jí)另外提供4倍的增益，那么差分增益將提高4倍，但共模增益保持不變。換言之，通過第一級放大，我們可以獲得12 dB的額外CMRR，而將增益應用于差動放大器時，只能獲得6 dB的提高。注意，這一技巧僅適用于第一級中的運算放大器具有良好CMRR的情況，因此，使用高質量運算放大器相當重要。
相對于我們的集成儀表放大器，使用G = 1/2的差動放大器級是Bill優化分立設計的方法之一。通常，對于我們的集成儀表放大器，我們必須將差動放大器的增益設置為G = 1或更高，因?yàn)檩^低的差動放大器增益會限制儀表放大器處理寬共模電壓擺幅的能力。
Bill：經過大量搜索后，我們選擇AD8622作為輸入緩沖運算放大器。該運放具有我們需要的全部特性：小封裝尺寸、低功耗、低輸入偏置電流、低0.1–10 Hz噪聲和寬電源軌。還有一個我們認為重要的特性是單位增益穩定性。雖然我們的緩沖器以10倍增益工作，但在儀表放大器配置中，共模信號看到的增益是1，因此可能會引發穩定性問題（參見參考文獻3）。
Harry：對于前端運算放大器，存在數十種甚至數百種選擇，因此，獲得確切的失調電壓、偏置電流、電源電流等有助于優化設計。當我們?cè)O(shè)計一個儀表放大器時，必須就一些因素進行大致的權衡，為了獲得最后10%的性能，這種努力是值得的。AD8622 是我們精密放大器產品線中的新成員，提供真正出色的特性組合，包括電壓噪聲、低1/f轉折頻率、電源電流、增益頻寬、失調電壓、失調電壓漂移等。
我想贊揚Bill劃分系統的方式。有時候，我們看到一個四通道放大器的三部分被用于構建儀表放大器，這是很容易掉入的陷阱。依據Vos、TCVos、增益、帶寬、CMRR等來看，第一級的需求與差動放大器級是完全不同的。此外，為了獲得最后10%的性能，第一級使用雙通道放大器，第二級使用單通道放大器非常有意義。為了在運算放大器中獲得低電壓噪聲，需要消耗第二級當中并不需要的大量電流。假如第二級驅動一個重負載，那么就需要比第一級運算放大器更多的驅動。四通道放大器的另一個缺點是：輸出運算放大器的熱量可能會反饋到第一級運算放大器。詳細討論參見參考文獻4和5。
Bill：我們的第一選擇本來是使用集成儀表放大器，藉以節省電路板空間。然而，使用精密差動放大器后，確實使我們可以對儀表放大器進行微調，而不需要昂貴且占用電路板空間的電阻網絡。我們得以顯著降低功耗，同時仍然保持重要的性能特性，像是噪聲、CMRR以及直流輸入容差等。

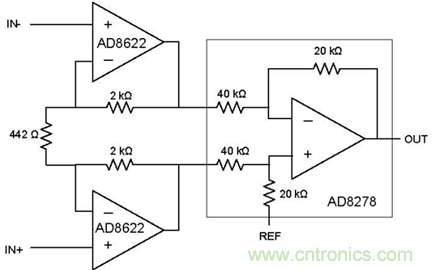

圖3. CareFusion儀表放大器簡圖
Harry：謝謝，Bill。Matt和我非常高興與您合作開發一款先進的設計。
附錄：BILL的計算公式

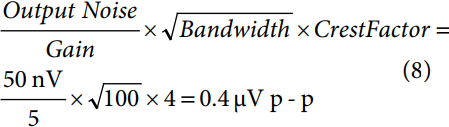

計算AD8221在0.1 Hz至100 Hz帶寬內的期望峰峰值噪聲以揭示增益的影響（忽略電流噪聲，因?yàn)殡姌O阻抗很低）。
加上1/f噪聲（使用增益= 10，來自數據手冊）：
計算AD8221BR 的期望最小CMRR以揭示增益引起的提高。
（使用增益= 1，來自數據手冊）：
計算AD8221的電極失調容差：
針對新儀表放大器設計（忽略電流噪聲，因?yàn)樽杩购艿停?/div>
AD8622 緩沖器的噪聲：
加上 1/f 噪聲：
½ Rg與Rf并聯的噪聲：
來自AD8278的噪聲：
加上1/f噪聲：
所有噪聲源求和：
新儀表放大器設計的期望最小CMRR：
新設計的電極失調容差（直流源連接到一個輸入端，另一個輸入端接地）。
參考電路
