【導讀】本文針對特斯拉線圈制作過程中一些常用的計算公式，所進行的簡要總結，希望能夠?qū)Ω魑晃锢韾酆谜叩闹谱骱驮O(shè)計工作有所幫助。
在特斯拉線圈制作的過程中，無論是大功率的特斯拉線圈，還是標準功率的特斯拉線圈，都需要工程師精確的按照相應公式完成功率、電容、電壓、電流等數值的計算。今天小編將會為大家盤點一下，那些特斯拉線圈制作必備的計算公式。
在特斯拉線圈制作的過程中，電路長度的計算是需要非常精確的，這就需要用到一個計算公式，即：L=1.7*sqrt（P）。在該公式中，電弧長度為L，單位是英寸，P為變壓器功率，單位是瓦特，sqrt為開方。震蕩頻率的計算公式為F=1/[2*Pi*sqrt（L*C）]
在制作過程中，特斯拉線圈電容陣列最大容量的計算公式也是最常用到的，該計算公式為C=（10^6）/[6.2832*（E/I）*F]。在該公式中，E為變壓器輸出電壓，單位伏特，I為變壓器輸出電流，范圍毫安，電容器陣列最大容量為C（單位微法），F(xiàn)是交流頻率（單位赫茲）。在進行電容陣計算時需要注意的一個問題是，在特斯拉線圈的放電系統中，電容的大小涉及到與變壓器功率的一個匹配問題，當電容過大時在交流上升到頂點時，即sqrt（2）*V時，電容電壓過低無法擊穿打火器的空氣隙則打火器無法啟動就無法工作，整個系統也就無從啟動。

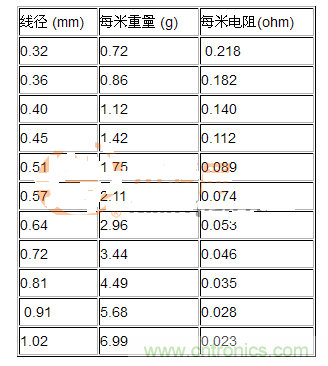

在特斯拉線圈的制作過程中，次極線圈相關計算公式如下圖圖1所示，而主線圈的相關計算公式如下圖圖2所示。下圖中，圖3所提供的是一些國標漆包線基本數據，這些都是常用到的計算數據。
圖1
圖2
圖3
