【導讀】服務橫跨多重電子應用領域的全球半導體領導廠商意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）宣布與高效能電源供應領導廠商肯微科技合作，設計及研發使用ST被業界認可的碳化硅（SiC）、電氣隔離和微控制器的服務器電源參考設計技術。該參考方案是電源設計數位電源轉換器應用的理想選擇，尤其在服務器、數據中心和通信電源的領域。
結合ST第三代碳化硅金屬氧化物半導體場效晶體管、STGAP隔離驅動器和STM32微控制器技術，此圖騰柱無橋式功率因數修正器（PFC）解決方案為一個即插即用的解決方案，滿足數據中心之高階服務器和電信通訊電源設計的需求

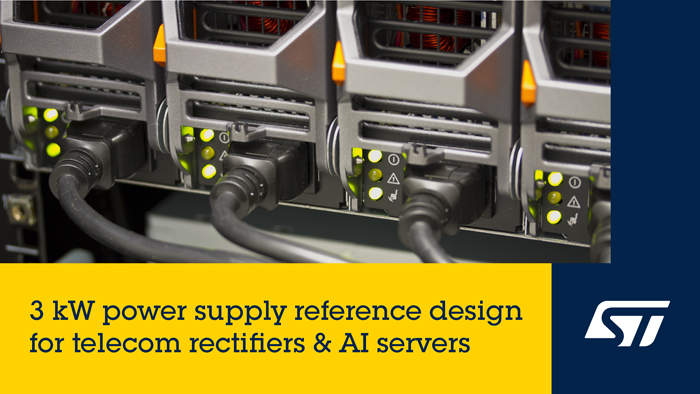

2024 年 3 月 29 日，中國—服務橫跨多重電子應用領域的全球半導體領導廠商意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）宣布與高效能電源供應領導廠商肯微科技合作，設計及研發使用ST被業界認可的碳化硅（SiC）、電氣隔離和微控制器的服務器電源參考設計技術。該參考方案是電源設計數位電源轉換器應用的理想選擇，尤其在服務器、數據中心和通信電源的領域。
隨著人工智能（AI）、5G和物聯網（IoT）的推波助瀾下，對數位服務的需求持續成長，能源及用電控制是數據中心永續發展需面對的重要課題。STDES-3KWTLCP參考設計適用于3kW及更高功率CRPS（一般備援電源供應器）服務器電源供應器。這項技術進步具有卓越的效率、能更快完成開關任務、降低量損耗和有更加的散熱管理能力。此外，該統解決方案能夠讓客戶有效縮短產品上市時間。
居全球高效電源供應器前沿地位，肯微科技是擁有全球80 PLUS鈦金級電源供應器證書的引導者，確保高達96%的電源使用效率。用心把電源供應器做到最好，肯微科技的電源供應器解決方案是高效能運算（HPC）、人工智能（AI）、深度學習（Deep Learning）、云端及各式先進應用的理想選擇。此外，藉由該電源解決方案的高功率密度，可以在不影響可靠性和效率的前提下優化使用空間，為要求嚴格的運算環境中樹立了新的性能標準。
肯微科技技術副總Robin Cheng表示，將意法半導體最新的SiC MOSFET、電流隔離和微控制器技術與肯微科技業界領先的電源供應器設計專業知識相結合，有助于我們增加設計能力及創造能力，開發高密度和高效率的電源供應器，提供達到89W/in3的高密度小尺寸和高功率輸出的服務器或電信設備電力解決方案。
意法半導體電源與能源技術創新中心負責人周光祖則表示，“ST的電源與能源技術創新中心著眼于工業市場，利用最新的半導體技術為客戶提供低功率、中功率和高功率整體解決方案。而STDES-3KWTLCP參考設計可以幫助客戶利用ST高效而可靠的電源解決方案，提升其產品的能源效率并縮短上市時間。”
技術資訊：
STDES-3KWTLCP是一個3kW AC-DC轉換器，專為3kW電信整流器應用而設計，特別是這些應用需要在寬范圍的輸出負載和輸入電壓下維持高效率。
該參考設計為達到之40 W/in3的精密型解決方案的終極目標開創了一個方式，同時其高峰值效率高達96.3%，全負載的輸出諧波失真（THD）則小于5%，而且材料成本更低。
整個系統由兩級電源組成，第一個為STM32G474RBT6控制的圖騰柱無橋式功率因數校正，第二個則是STM32G474RBT6控制的隔離直流轉換器，采用全橋LLC拓樸結構，并具有零電壓切換（ZVS）和同步整流功能。
STDES-3KWTLCP是一個完整的設計方案，可以幫助使用者利用ST最新的功率元件設計創新拓撲：包括碳化硅MOSFET、高壓MDmesh MOSFET、STripFET MOSFET、STGAP隔離FET驅動器，以及VIPer轉換器。
關于肯微科技
肯微科技（Compuware Technology Inc）為高階綠能電源供應器的領導品牌，擁有全球最多80 PLUS鈦金級超綠能產品；以將近20年的時間，致力研發高效能高階電源供應器，擁有高達96%的使用性能，并以節能環保為我們的使命。肯微科技客戶遍及全球，應用領域涵蓋HPC、網絡設備、工業電腦、信息中心、電訊設備及高階服務器。
本新聞稿中所提及之品牌信息，包括商標、公司名稱和相關內容，均為肯微科技之獨有資產，任何相關責任或賠償均由本新聞稿之作者負責。
關于意法半導體
意法半導體擁有5萬名半導體技術的創造者和創新者，掌握半導體供應鏈和先進的制造設備。作為一家半導體垂直整合制造商(IDM)，意法半導體與二十多萬家客戶、成千上萬名合作伙伴一起研發產品和解決方案，共同構建生態系統，幫助他們更好地應對各種挑戰和新機遇，滿足世界對可持續發展的更高需求。意法半導體的技術讓人們的出行更智能，讓電源和能源管理更高效，讓云連接的自主化設備應用更廣泛。意法半導體承諾將于2027年實現碳中和(在范圍1和2內完全實現碳中和，在范圍3內部分實現碳中和)。
