【導讀】市面上常見的共模電感一共有兩種，一種是UU型的共模電感，一種是環形的共模電感，這兩種電感如何取舍一直以來都是許多電源工程師非常糾結的事情，今天我們就要討論一下這兩種共模電感之間的取舍關系。

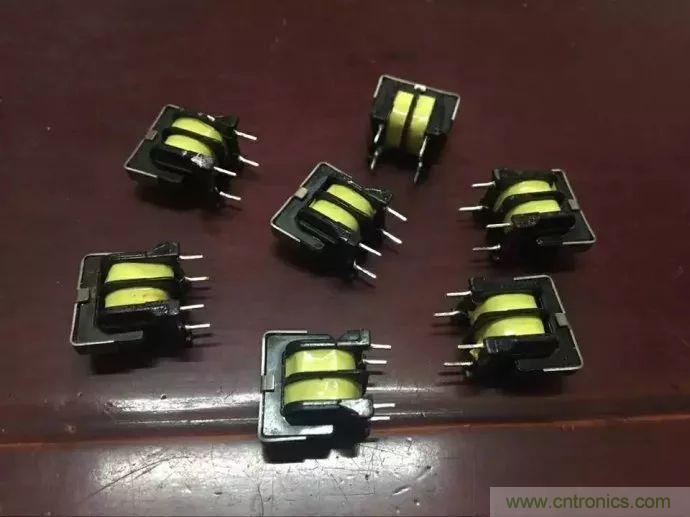

這種是所謂的UU型共模電感，它的特點有如下幾個
第一，價格便宜
第二，制造簡單，只需要簡單的機器就能繞制
第三，耐壓高
第四，體積相對于磁環要大
第五，電感的電流要比磁環小
第六，有底座安裝方便
第七，有漏感問題

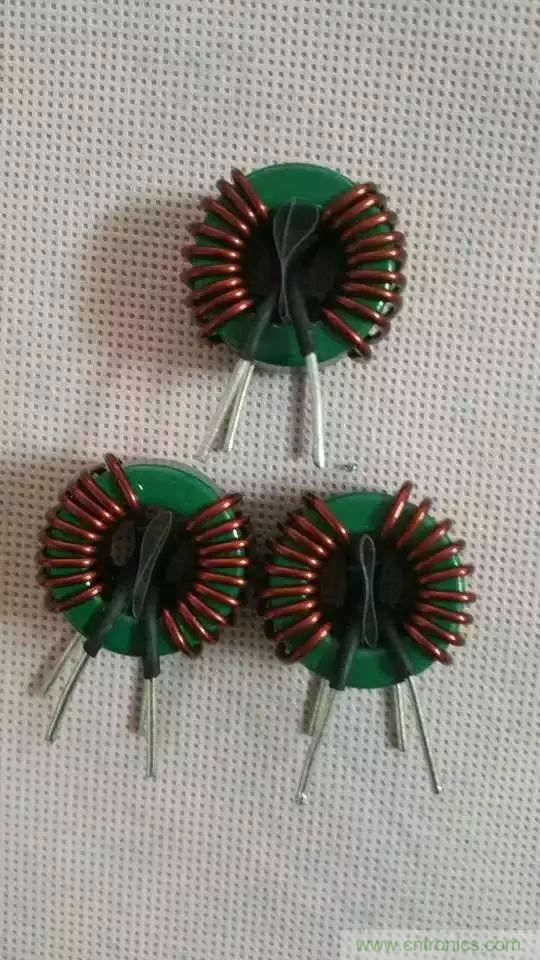

這就是常見的磁環共模電感，說完了UU我在來介紹一下磁環電感的特點。
第一，價格貴
第二，體積小，可以在T6（外徑6mm）這個尺寸的體積下做出100uh的共模電感。
第三，需要適配底座，這樣價格就更貴了
第四，制作的時候需要飛梭，制造工藝復雜
第五，特性完美不存在漏感，磁飽和等問題
第六，通過電流大
第七，耐壓不易做高

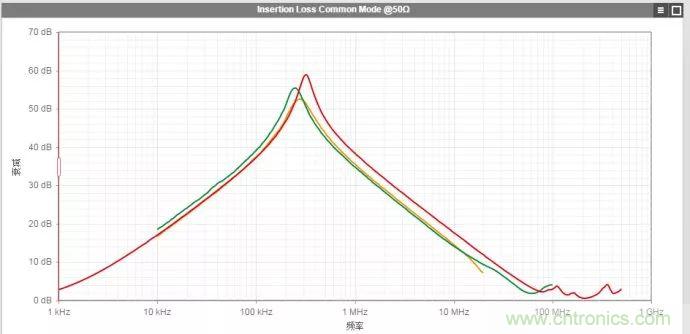

理解了這些我們?cè)趤?lái)看看現實世界中這兩種共模電感的頻率特性曲線
這里我一共選用了wurth旗下的三款共模電感，
● xs尺寸的10mh環形共模電感744821110
● UU9.5的UU型12mh共模電感744862120
● UU9.5的UU型10mh共模電感744862100
大家有注意到電流量了嗎？
環形有700ma而uu型的只有450ma和400ma
為什么要加一個12mh的共模電感比較呢？原因很簡單，UU型同樣電感值的共模電感頻點要比環形的高啊。電感量需要加大到12mh才能和10mh的環形共模電感相比較。ok所以只能這樣降額比較了，說一下一般情況下是磁芯體積越大，同樣電感值的補償頻點越低，補償?shù)膁b值越大。xs已經是wurth下最小的電源用磁環共模電感了。比UU9.5小掉好大一圈呢。

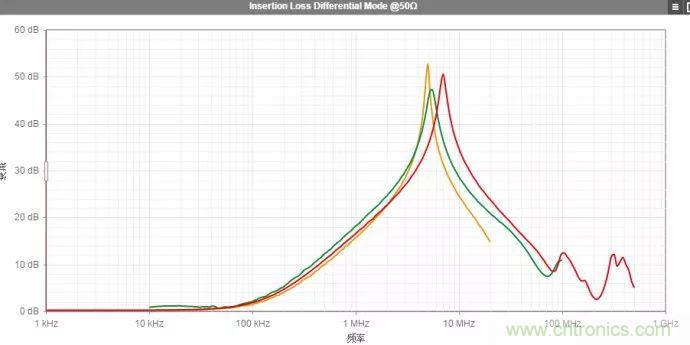

UU的補償值大，但是頻點高
這張圖再次驗證了這個觀點，不過需要注意的是，一般共模電感更看重頻點，其次才是補償量。
明白了這些，如何按照自己的需求選用這兩種共模電感，大家應該很清楚了吧。
