【導讀】今天就給大家分享一下關于單控，雙控，三控，四控的開關接線圖，相信看完這些，大家一定會有所收獲的。

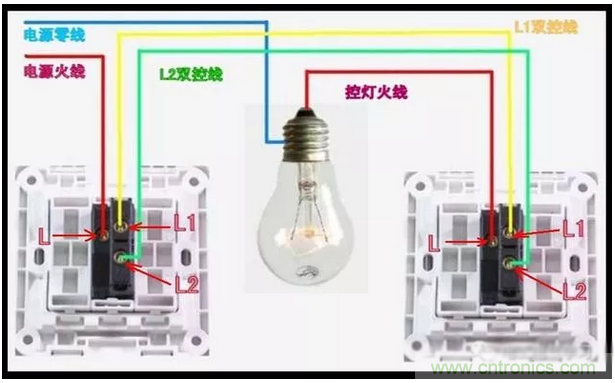

1，先看看雙控
小技巧就是，兩個開關的L1L2同名的連一起

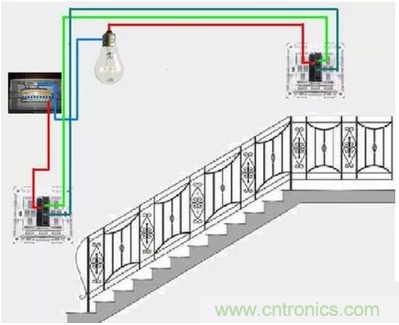

這種是樓梯雙控的布局

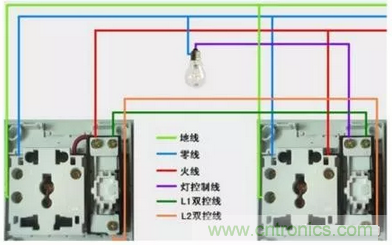

這種雙控帶插座，大同小異

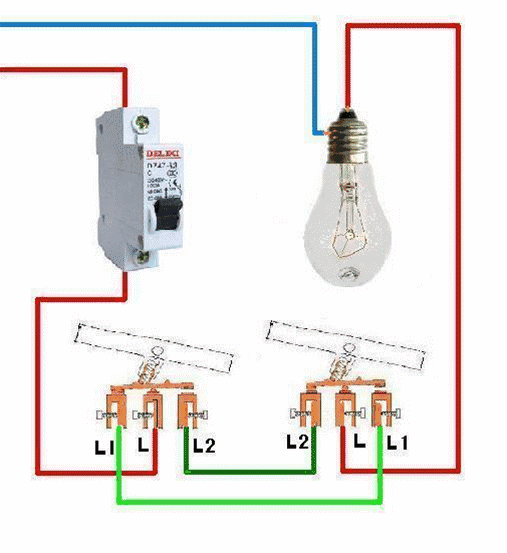

這個是開關的動態演示，便于理解

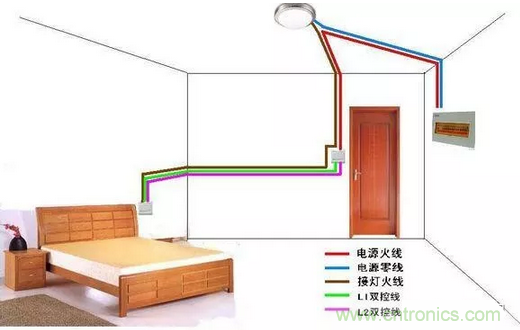

臥室雙控的布線圖
2，再看看三控

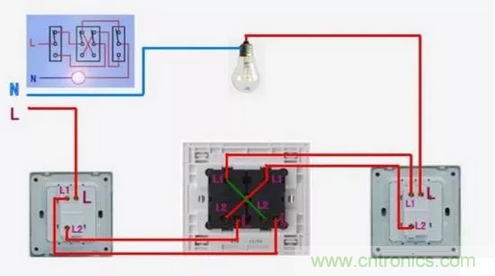

中間是個多控開關
有的朋友說中間可不可以用雙聯雙控開關，也是可以的。不過雙聯開關上有兩個開關，需用同時按下。

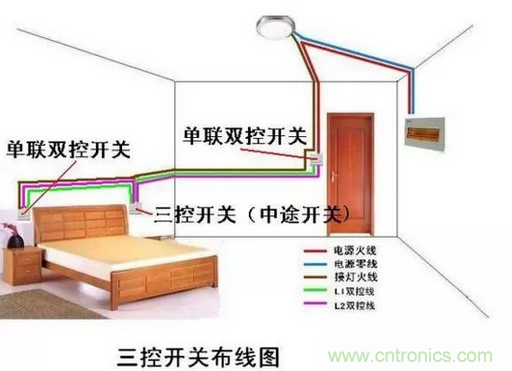

三控開關的布線
3，最后說說四控

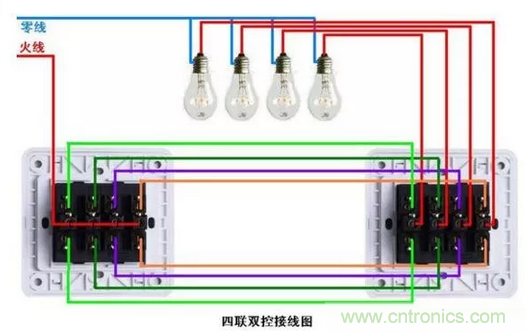

四聯雙控
這個稍微復雜一點
第一個是兩個四聯雙控同時控制四個燈，第二個圖是一個四聯雙控加四個單聯雙控。四控可以理解為總開關，其他四個開關又可以單獨控制。

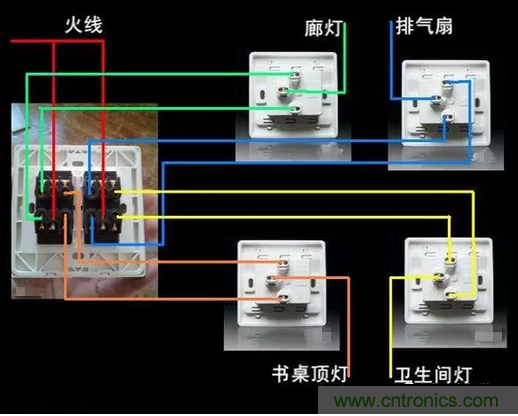

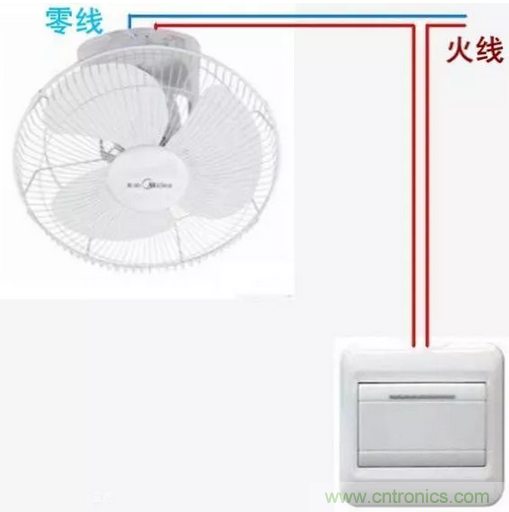

再補個常見的接電扇的圖
這個就是單聯單控的接線

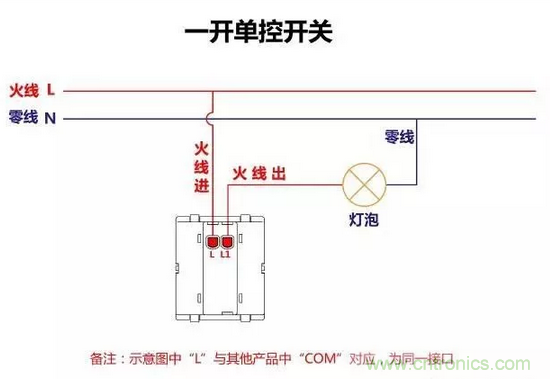

一開單控開關接線圖

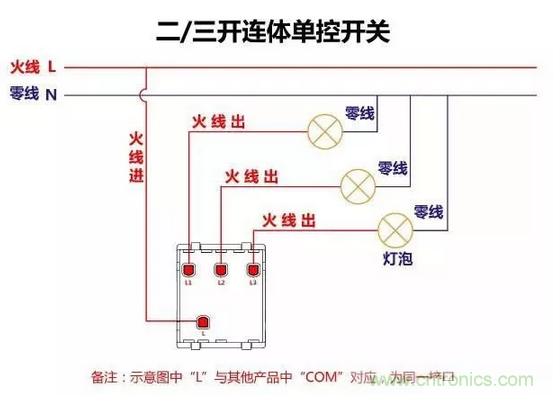

二三開連體單控開關接線圖

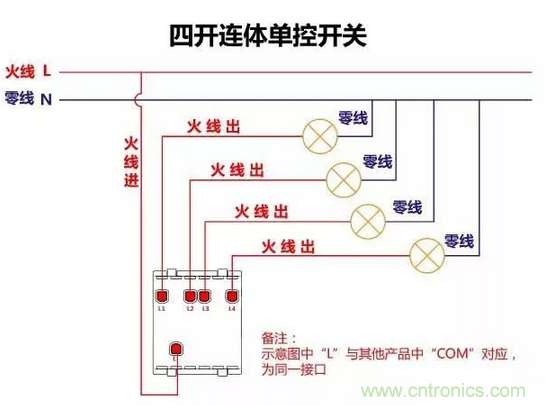

四開連體單控開關接線圖

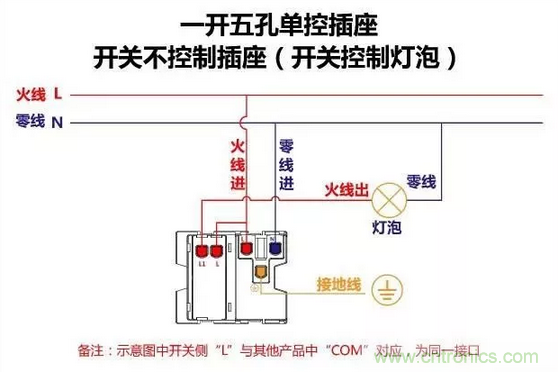

一開五孔單控插座接線圖

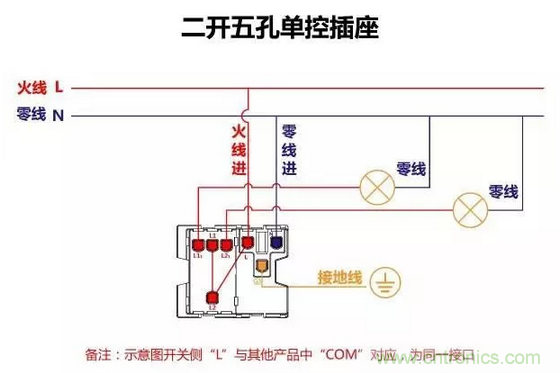

二開五孔單控插座接線圖

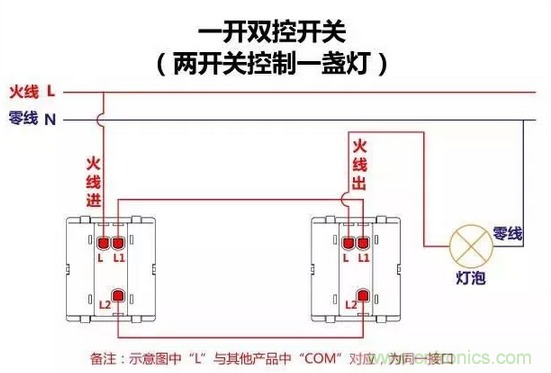

一開雙控開關接線圖

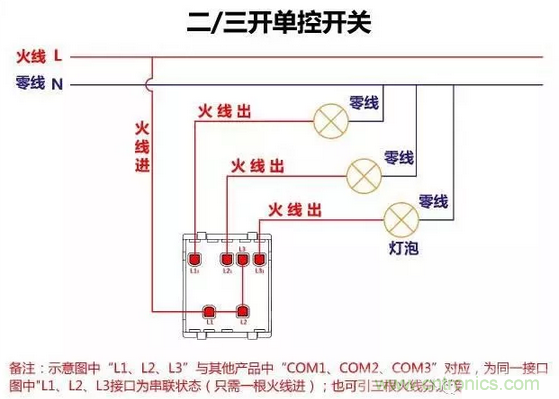

二三開單控開關接線圖

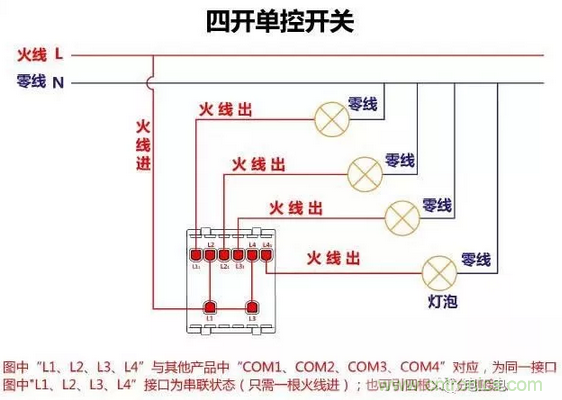

四開單控開關接線圖

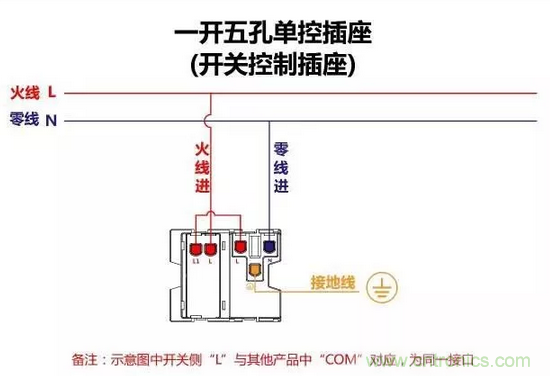

一開五孔單控插座接線圖

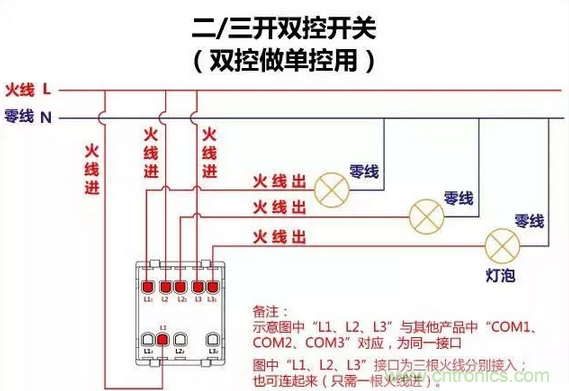

二三開雙控開關接線圖

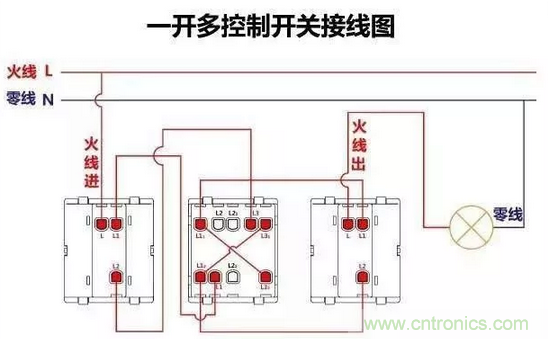

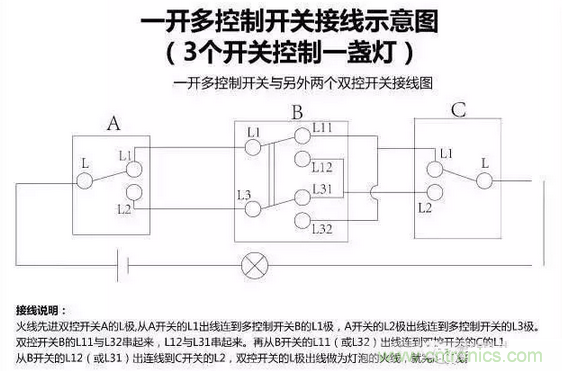

一開多控開關接線圖
