溶解的以及穿梭往返的Li多硫化合物能夠通過和金屬Li反應形成無機組分（Li2S/Li2S2）來參與SEI膜的形成。在某種程度上，Li枝晶的生長是可以的抑制的并且循環(huán)效率是可以提高的。因此，理想的SEI膜應該是機械強度高并且柔韌性能夠適應在Li電鍍/剝離的體積過程的變化。具有高度一致性，出色的柔韌性，良好的機械特性以及穩(wěn)定性的SEI膜的設計和實現(xiàn)對于實現(xiàn)高庫倫效率和長時間循環(huán)金屬Li電池是至關重要的。
鋰 （Li）金屬具有最高的比容量（3860 mA h g-1），最低的電勢 （-3.040 Vvs. 標準氫電極）和低密度 （0.59 g cm-3），并且其被認為是最具潛力的負極材料。但是，一些問題阻礙了可充電Li金屬電池的應用。Li金屬是高活性半年前和電解質反應在Li表面立刻形成固體——電解質界面（SEI）層。因為SEI機械性能很差，所以SEI層不能夠容納Li層大量的電荷以及在循環(huán)過程中連續(xù)不斷的破壞和重建。這個重復的破壞和修復消耗Li金屬和電解質，導致低的庫倫效率（CE）和電解液枯竭以及塊體Li的一些腐蝕。進一步，金屬Li凸起會生長并刺穿SEI膜而且Li離子可能優(yōu)先沉積在這些“裸露的”金屬Li凸起上形成枝晶，這是導致電池短路和其他安全問題的原因。
為了加強好穩(wěn)定金屬Li上的SEI膜，研究人員采用了許多策略，比如調整電解質成分，優(yōu)化電解質添加劑和在Li表面制備一種人造的堅固的保護層。在眾多方法中，電解質和電解質添加物是常被用來穩(wěn)定金屬Li的。碳酸鹽——基電解質（例如LiPF6在碳酸鹽溶劑中）以及其他——基電解質（比如LiTFSI在其他溶劑中）是最常用的電解質。從含無機Li鹽和有機組分例如LiF，Li2O， Li2CO3，和RCOOLi等這些電解質中在金屬Li上形成的傳統(tǒng)SEI膜中，其細節(jié)組分取決于電解質（鹽和溶劑）以及添加物。這些SEI膜的柔性好韌性在Li電鍍/剝離過程中并不是最優(yōu)化的來承受大的機械變形，并且在特別是在高沉積容量下，循環(huán)后SEI膜仍然會被破壞，導致低的庫倫效率和Li枝晶的形成。離子液體好高能度的電解質近年來展現(xiàn)出了高Li電鍍/剝離性能的特點，但是，較低的電導率和較高的粘度能夠導致高的極化以及低的正極電容利用。
近日，賓夕法尼亞大學的王東海教授，高月教授沈淑茹教授等人在Nature CommunicaTIons上發(fā)文，題為：“Organosulfide-plasTIcized solid-electrolyte interphase layer enables stable lithium metal anodes for long-cycle lithium-sulfur batteries”。研究人員報道了一種自形成柔性在華固體——電解質界面層通過共沉淀多硫化物/多巨硫化合物以及有機Li鹽，采用含硫高分子作為電解質添加劑。多硫化物/多巨硫化合物在固體電解質界面層中作為“塑化劑”來提高它的機械強度。形成的固體電解質界面層能使無枝晶的鋰沉積，顯著提高了庫倫的效率（在電流密度為2 mA cm-2經(jīng)過400次循環(huán)后效率為99%）。基于這種策略的鋰硫電池展現(xiàn)出了長的循環(huán)壽命（1000次循環(huán)）以及好的容量保持率。

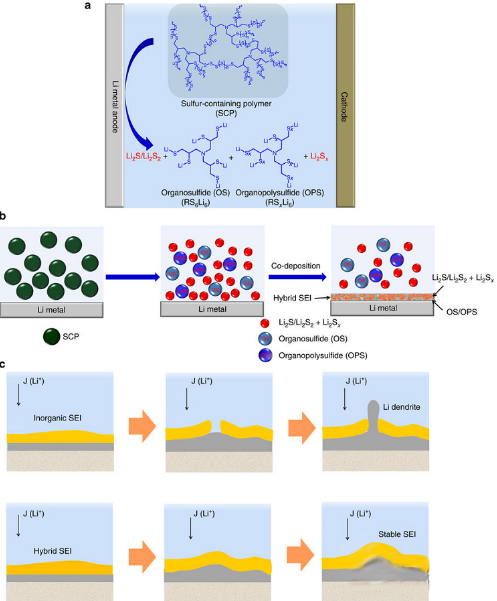

圖1. 穩(wěn)定的有機/有機混合SEI層的形成的示意圖
a） SCP提供電解質中的有機單元（多硫化物/多巨硫化合物）和無機單元（Li2S/Li2S2）；
b）多硫化物/多巨硫化合物-Li2S/Li2S2雜化SEI膜形成示意圖；
c）通過穩(wěn)定的有機無機雜化SEI膜保護金屬Li；

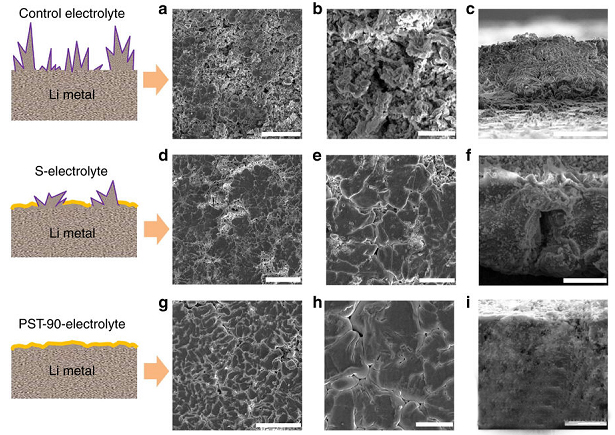

圖2. 沉積在不銹鋼襯底的金屬Li的形貌
（a–c） 在控制的電解質中沉積在裸露的不銹鋼襯底上的金屬Li的SEM圖；
（d–f） 在硫的電解質中沉積在裸露的不銹鋼襯底上的金屬Li的SEM圖；
（g–i） 在PST-90的電解質中沉積在裸露的不銹鋼襯底上的金屬Li的SEM圖；

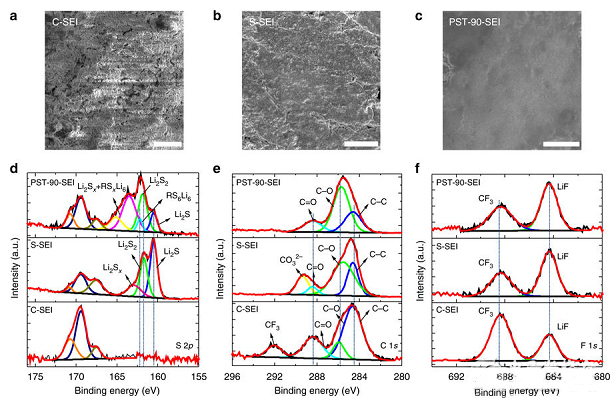

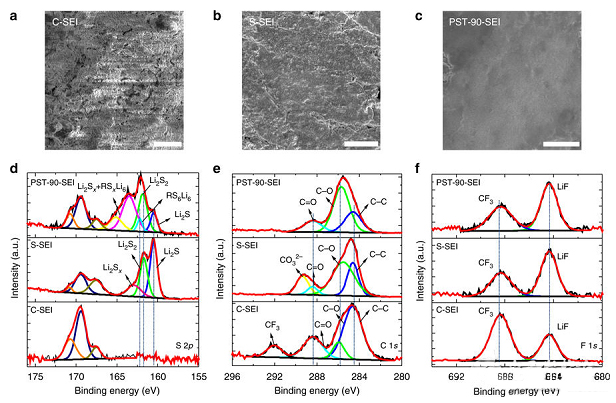

圖3. 由含有不同添加劑的電解質形成的SEI層的形貌和XPS光譜
a） C-SEI膜的SEM圖；
b） S-SEI膜的SEM圖；
c） PST-90-SEI膜的SEM圖；
d）從不同電解質中形成的SEI膜的S 2p XPS光譜；
e）不同電解質中形成的SEI膜的C 1s XPS光譜；
f）不同電解質中形成的SEI膜的F 1s XPS光譜；

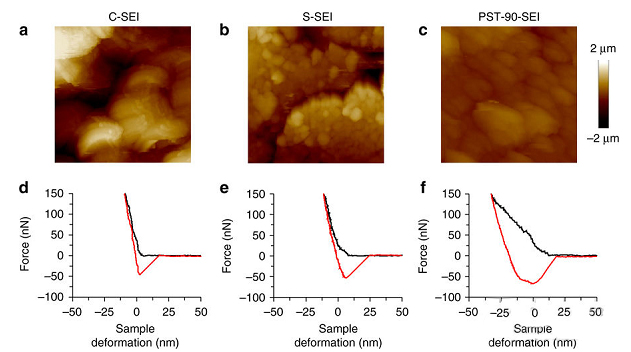

圖4. 由不同的電解質形成的SEI層的表面形態(tài)和機械性能
a）C-SEI膜的AFM圖；
b）硫-SEI膜的AFM圖；
c）PST-90-SEI膜的AFM圖；
d） C-SEI膜的壓痕曲線；
e）S-SEI膜的壓痕曲線；
f） PST-90-SEI膜的壓痕曲線；

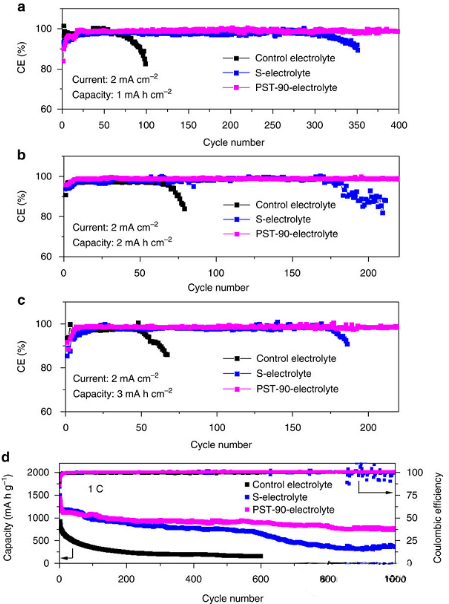

圖5. 電化學性能表征
a）在2 mA cm-2的電流密度1 mA h cm-2的沉積能力下采用PST-90-電解質的電池循環(huán)性能；
b）在2 mA cm-2的電流密度2mA h cm-2的沉積能力下采用PST-90-電解質的電池循環(huán)性能；
c）在2 mA cm-2的電流密度2 mA h cm-2的沉積能力下采用PST-90-電解質的電池循環(huán)性能；
d）采用含有不同添加劑的電解質的Li-S電池的電化學性能；
研究人員通過在金屬Li上的雜化無機/有機Li化合物的自形成，提出了一種制造穩(wěn)定、靈活的SEI層的策略。這種穩(wěn)定的SEI膜足夠堅固來適應Li層大的體積變化，阻止了Li枝晶的生長，并且極大的減小了電解質的分解。因此，本工作中沉積Li的生長更加連續(xù)，均一和致密，并且?guī)靷愋屎脱h(huán)穩(wěn)定也有所提高。
推薦閱讀：
磁通門電流傳感器工作原理圖文詳解
淺談自動變頻恒壓供水設備的工作原理及安全性分析
小小的貼片電阻可以讓你的電路無緣無故失效
雙頻無線路由已成主流，技術局限如何突破？
