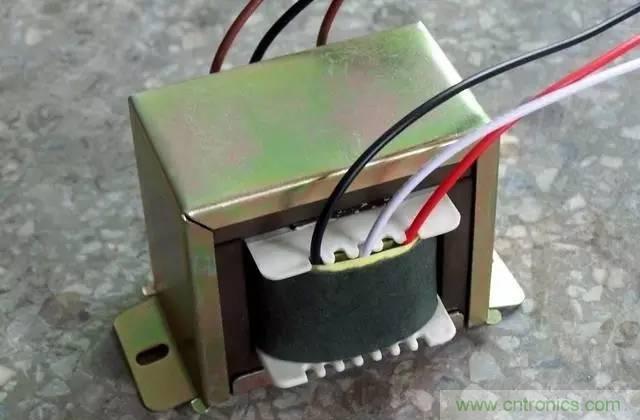

【導讀】很多電子業余愛好者喜歡自己搭試電路自己調試設備，經常碰到電路搭試好了，變壓器不知道怎么做？看書，上網查資料，一大堆公式看的頭昏眼花，還是不知道怎么設計變壓器。這里指導大家如何計算和設計單相500W以內普通電源變壓器。
工具/原料
計算器、矽鋼片規格表、變壓器骨架規格表、漆包線規格表、矽鋼片材料470或者600 IE型
步驟/方法
1、計算變壓器的功率
變壓器功率 = 輸出電壓 X 輸出電流
例如：根據電路要求需要輸出電壓30V、電流10A的變壓器，30V X 10A = 300W（變壓器功率）
2、計算變壓器的鐵芯截面積
變壓器功率 X 1.44 = Y ， Y開根 X 1.06 = 鐵芯截面積
變壓器功率300W X 1.44 = 432，432開根 X 1.06 = 22.00平方厘米（鐵芯截面積）
22平方厘米 = 2200平方毫米（鐵芯截面積）
3、計算變壓器鐵芯疊厚
鐵芯截面積（平方毫米）/ 矽鋼片舌寬（毫米）= 鐵芯疊厚
2200平方毫米 / 40毫米 =55毫米（疊厚），鐵芯規格采用舌寬40的矽鋼片，疊厚為55毫米。
這里有個問題，有人會問為什么用40的矽鋼片，教你一個經驗值。
疊厚 / 舌寬 = （1.0∽1.6），55毫米 / 40毫米 =1.375。
小于1.0用小一規格矽鋼片，說明矽鋼片窗口太大繞不滿；大于1.6用大一號規格的矽鋼片，說明矽鋼片窗口太小繞不下。具體規格對照矽鋼片規格表。
4、骨架的選用
鐵芯截面積為E40 X 55，那么骨架就用 E40 X 55的，對照變壓器骨架規格表剛好有這種規格的骨架，如果實在沒有，選疊厚大一規格的也行。業余愛好者買一個骨架不方便的話，那就自己動手做一個吧。
5、計算線圈輸入初級匝數
45 / 鐵芯截面積（平方厘米）X 220V = 輸入初級匝數，
（45/22平方厘米）X 220 = 450匝（輸入初級匝數）
6、計算線圈輸出次級匝數
（輸入初級匝數/220）X 輸出電壓 = 輸出次級匝數
（450/220）X 30V = 61.36（取整數62匝）
7、計算繞制的漆包線線徑
電流（開根）X 0.7 = 線徑
輸出電流10A（開根）X 0.7 = 2.21（輸出30V線徑），輸入電流 =（300W變壓器功率/220V輸入電壓）開根 X 0.7=0.81（輸入220V線徑）。
8、計算結果
矽鋼片規格E40mm、疊厚55mm；變壓器骨架規格 E40 X 55；輸入線圈匝數450匝、線徑0.81銅漆包線；輸出線圈匝數62匝、線徑2.21銅漆包線。
注意事項
這里主要針對電子業余愛好者，變壓器的計算方法只適合小功率電源變壓器，采用EI鐵芯制作。同時電路要求不同，對變壓器的設計要求也不一樣，請大家區別對待。大功率變壓器由于材料不同，繞制工藝不同，變壓器結構不一樣，設計方法當然也不一樣，這里就不詳細介紹了。
