【導讀】現如今越來越多的國家注重環保，甚至把環保節能當成電能和科技發展的首要任務。電能的節約更是至關重要。但是家用插座式適配器仍然在浪費著能源，但又不能被馬上取代。想要實現電器在能源上的節約，就必須滿足能源之星的要求。
想要滿足能源之星的標準看似簡單，但其卻一直是一項設計挑戰。隨著住宅中消費類設備的數量越來越多，從電網中取電，設計人員想要在不增加成本或復雜度的同時提升輕負載效率。如果美國境內銷售的所有機頂盒都符合能源之星標準的要求，那么每年能夠節省18億美元，減少240多億磅的溫室氣體排放。
顯而易見，AC/DC電源是實現高效節能的癥結所在，不過負載點（POL）DC/DC轉換器也能夠幫助設計人員符合能源之星的要求。德州儀器（TI）出品的很多POL轉換器提供一個節能Eco-mode™脈沖跳躍技術，所以一定要搞清楚，與具有Eco-mode控制架構的轉換器相比，傳統DC/DC轉換器的性能到底怎么樣。通過仔細查看TPS563210，一個4.5V至17V輸入、3A同步降壓轉換器，記錄了以瓦為單位的功率耗散數量，并將其與顯示百分比的傳統效率曲線相比較（表1）。

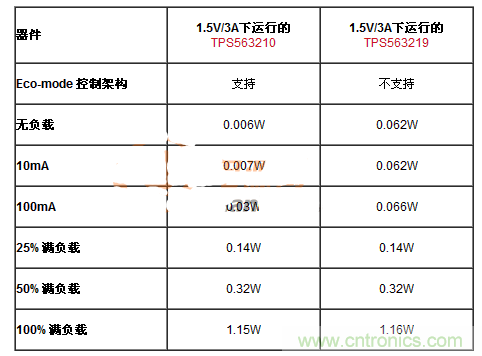

表1以瓦為單位的功率耗散
可以看到，最終產生的節能效果是相當明顯的，如果系統包含4個POL轉換器，在具有Eco-mode控制架構的情況下10mA負載下的功率耗散大致估算值為28mW，而在沒有Eco-mode控制架構的情況下，這個值為248mW。這就意味著每年節約的電能為2kWh！全國有那么多的機頂盒，所以節約的電能會累加的非常快。
對于能源之星的研究將一直持續下去，這將對節能方案的實施做出巨大貢獻，從文中的內容中可以看到，TI的方案在符合能源之星的標準時，節能的效果是非常明顯的。因此此領域需要設計者們的廣泛關注。
