【導讀】在感應加熱電源的負載中，要想增加補償電容就需要提高功率因數，而增加補償電容的方式由串聯諧振和并聯諧振兩種。本文就來對比分析，串、并聯諧振電路的特性有哪些不同。
為了提高效率和保證逆變器安全運行，固態感應加熱電源一般工作在準諧振狀態。串聯諧振電路工作在小感性狀態而并聯諧振電路工作在小容性狀態。
在進行特性分析之前，首先我們來看一下并聯、串聯這兩種諧振結構的拓?fù)浣Y(jié)構。由自關斷器件構成的電壓型串聯諧振逆變器和電流型并聯諧振逆變器的電路拓?fù)淙缦聢D所示。

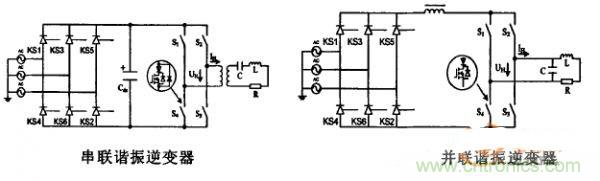

圖1 為串聯、并聯諧振逆變器拓?fù)浣Y(jié)構
從兩種逆變器的拓?fù)浣Y(jié)構以及電路原理來看，串聯諧振逆變器和并聯諧振逆變器在各種變量的波形、電路的拓?fù)洹⑦€有電路的特性等方面都存在著對偶關系，如下圖所示：

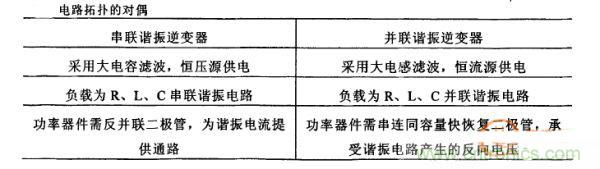

圖2 為電路拓?fù)鋵ε急容^

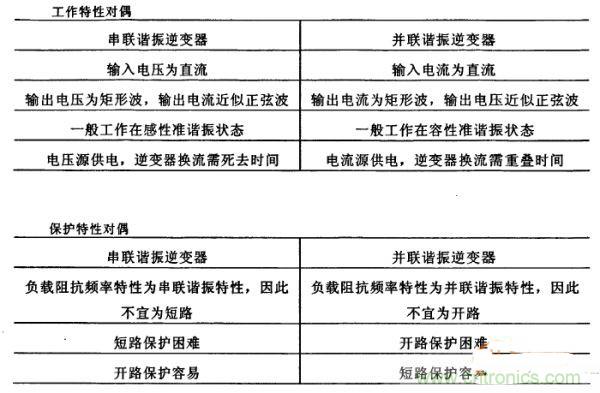

圖3 為工作特性、保護特性對偶比較
從上面三個對偶比較中我們可以很明顯的看出，理解和掌握表中的對偶關系有助于分析和比較兩種逆變電路的工作原理，而了解保護特性比較中的對偶關系則有助于正確可靠地設計保護電路。下圖就是依據上面三種對偶比較數據總結出的是串聯并聯諧振逆變電路的優缺點比較。

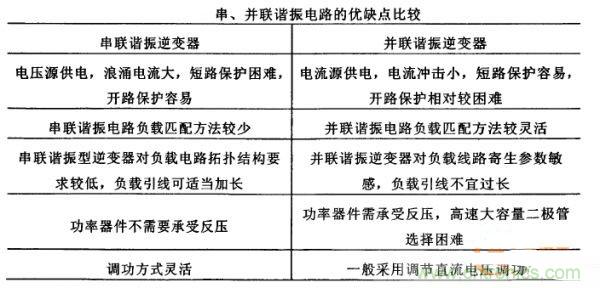

圖4 為串并聯諧振電路的優缺點比較
以上就是本文對串聯、并聯諧振電路的特性對比，通過對比可以看出，高頻的感應加熱電源在選用串聯諧振電路時具有調功方式靈活、功率器件不需要承受反壓等優勢，而并聯諧振電路則具有電流沖擊小、負載匹配方式靈活等優勢。工程師可以依據方案的設計需要，選擇相應的諧振電路方式。 相關閱讀：
