【導讀】如今為手機充滿電所需的時間是購買手機時考慮很多的一個購買標準。本文提供了一款兼容快速充電2.0規范的高度集成、次級端電源控制器。其設計用于需要恒壓(CV)和恒流(CC)調節的應用。在與初級端PWM控制器比如FAN501系列配合使用時，墻式充電器設計可以支持自適應輸出電流以及5V和9V輸出電壓。
始終開啟、永不斷線
智能手機用戶一天要查看手機多少次呢?即使手機鈴聲沒響或者沒有振動，人們也會查看手機很多次。
根據KPCB風險投資公司(KleinerPerkinsCaufield&Byers)2013年的年度互聯網趨勢報告，人們每天實際查看手機150次。報告發現用戶每天查看手機的目的，平均23次是為了查看文本消息，22次是為了接收語音呼叫，18次是為了查看時間。人們還能通過手機做些什么?一個主要活動是拍照和分享照片。每天分享的照片數量超過5億，并且該數目將在明年翻倍。為了支持這一趨勢，智能手機供應商都在做些什么?他們?yōu)槭謾C(jī)設置越來越大的電池。表1給出每個手機和平板電腦制造商計劃在下一代設備中提高安時(Ah)額定值的電池計劃。
1

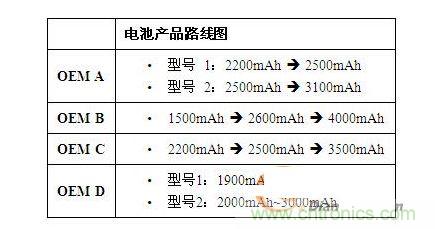

表1電池越來越大，容量越來越高
很多人還使用外部移動電源，附加的電池容量滿足用戶始終開啟，永不斷線的需求和愿望。電池容量越來越大，意味著電池通過已有充電器充電的時間越來越長。而便攜式智能手機用戶不希望充電時間太長。為手機充滿電所需的時間是購買手機時考慮很多的一個購買標準。為了滿足目前用戶對特性和用戶體驗很高的期待，為電池快速充電就成為一個關鍵需求。
新協議
領先移動芯片供應商提出能夠減少一半或更多充電時間的新型快速充電協議。新協議要求在充電器和手機電源管理IC中集成特殊芯片。因此，僅使用支持更高電流的充電器不會有很大幫助，因?yàn)槭謾C(jī)和充電器之間無法通信。多數現代智能手機具有新的快速充電能力，因此需要充電器支持新協議。圖1顯示3300毫安時電池的30分鐘充電比較。最新的快速充電協議比傳統方式充電快6倍。
圖1典型應用
Fairchild解決方案
Fairchild提供一款兼容快速充電2.0規范的高度集成、次級端電源控制器。其設計用于需要恒壓(CV)和恒流(CC)調節的應用。在與初級端PWM控制器比如FAN501系列配合使用時，墻式充電器設計可以支持自適應輸出電流以及5V和9V輸出電壓。Fairchild解決方案在檢測到支持快速充電2.0規范的便攜式設備時支持自適應輸出。如果檢測到非合規性便攜式設備，則控制器禁用自適應輸出電壓以確保僅支持5V的智能手機或平板電腦可以安全工作。圖2顯示典型應用電路。提供演示板并且支持所有技術文檔。

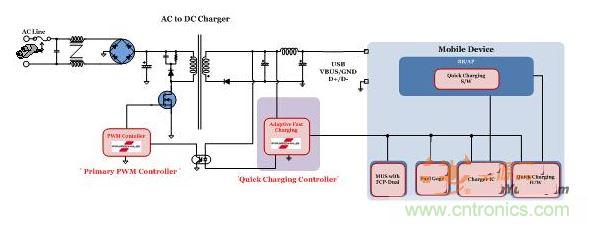

圖2典型應用
