【導讀】數字開關電源控制系統測試是我們工程師在數字電源設計后必不可少的步驟之一。本文介紹的數字開關電源控制系統測試過程，可輕松實現靈活的數字通信、人機界面和可編程控制。
此演示板為0~36V連續可調，步進0.1V，誤差為-0.03V，0~12A恒流可調；步進0.1A，誤差-0.1A(演示版本是10位精度的)。現在10位、12位精度的控制系統已經完成！可以用來改裝現有大、小功率模擬開關電源，可輕松實現靈活的數字通信、人機界面和可編程控制。

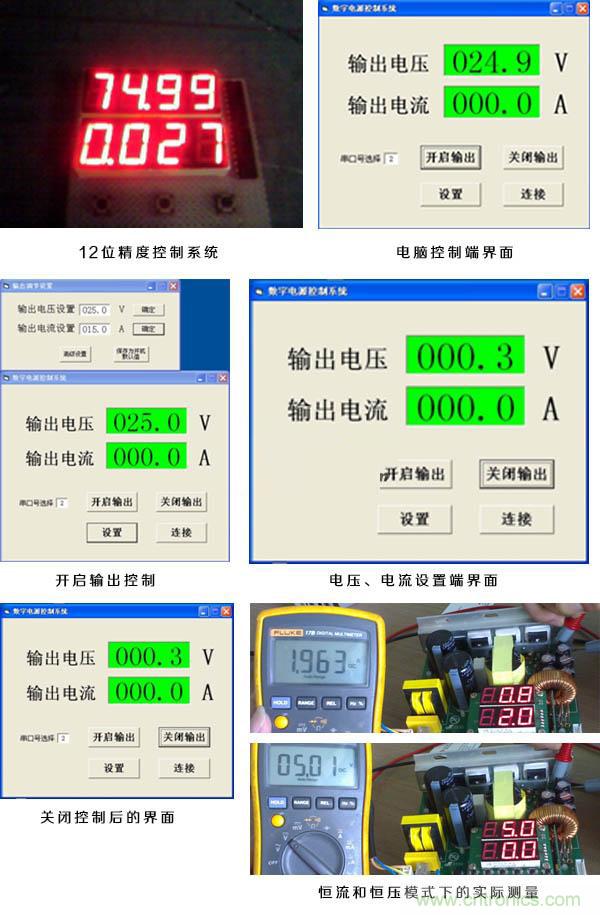

圖1：控制系統與界面展示
[page]
下圖為紋波測試恒壓模式下33.1V空載條件下的紋波測量結果。

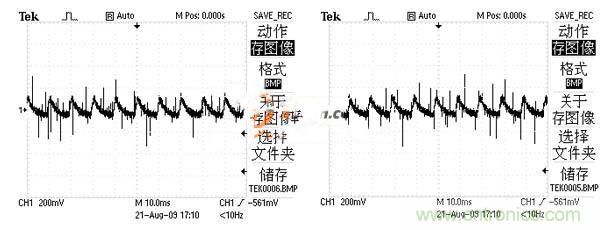

圖2：紋波測量結果(一)
下圖為恒壓模式下33.1V輸出11A電流條件下紋波測量結果。

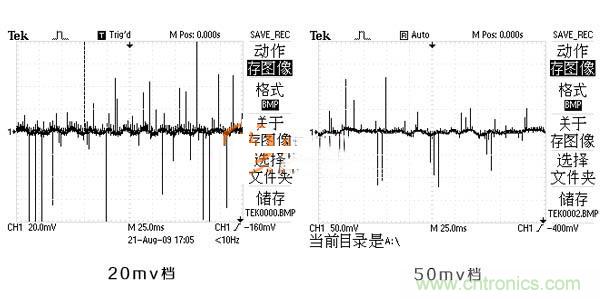

圖3：紋波測量結果(二)
定輸出電壓35.9V，ED顯示的是實時的電壓和電流值。

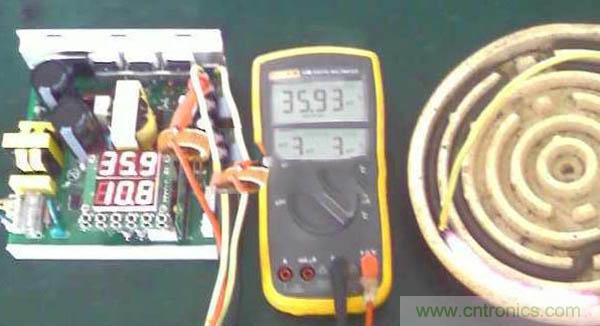

圖4：帶載測試的圖
下圖為恒壓36V輸出時的響應測試結果。

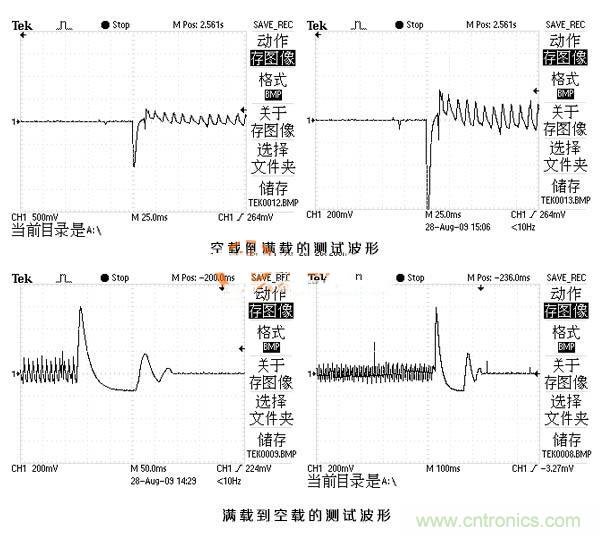

圖5：響應測試結果
