在這類逆變電源中，前級DC/DC電路一般供電電壓較低(12V、24V或 48V)，輸入電流較大，功率管導通壓降高、損耗大，所以電源效率很難提高。其電路形式有：單端反激、單端正激、雙管正激、半橋和全橋等，對于中小功率(約0.5~1kW)而言，單端反激電路具有一定優勢，如：電路簡單、控制方便、效率高等。

一、常規單端反激電路結構

常規單端反激電路結構如圖1所示，該電路的缺點在于功率管VT截止時，變壓器初級的反峰能量，被VD1、C 1和R 1組成的吸收電路消耗掉；而且在輸出功率相同的情況下，功率管通過電流(相對于多管并聯)大，導通壓降高，損耗大，所以效率和可靠性較低。

二、多管并聯的單端反激電路結構

如圖2所示，該電路的特點是，主功率電路采用4只功率管并聯，每只功率管通過的電流為單管應用時的1/4(假定4只功率管參數一致)，則功率管的導通壓降也 應為單管應用時的1/4.根據計算，在輸出550W時，理論上，4管并聯比單管可減小通態損耗約20W,提高效率近3個百分點。

[page]
三、采用能量回饋技術的單端反激電路結構

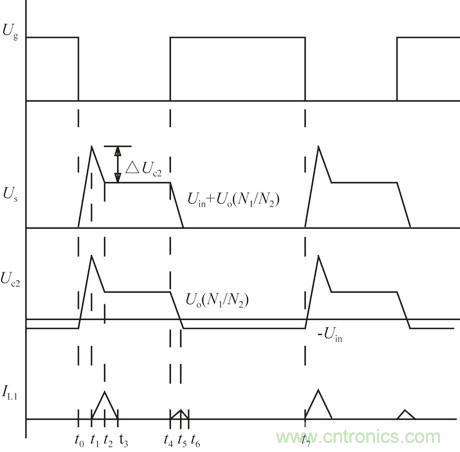

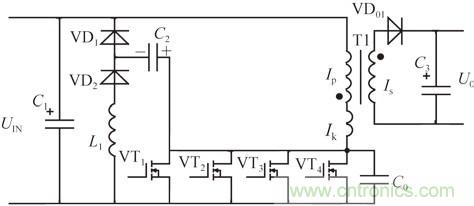

采用能量回饋技術的單端反激電路結構如圖3所示，其主要波形如圖4所示。在本電路中，用電容C 2、電感L 1、二極管VD1和VD2組成變壓器初級反峰吸收電路，可使大部分反峰能量回饋到輸入電容C 1上，減少了能量損耗，提高了電路效率。

其工作原理如下：

（1）t 0~t 1階段：t 0時刻功率管截止，變壓器初級電感L 、漏感L K、電容C 2和功率管輸出電容C 0開始諧振，并很快使C 2電壓達到U 0(N 1/N 2)，隨后次級二極管導通，初級電壓被鉗位到U 0(N 1/N 2)，初級電感L 退出諧振，到t 1時刻I K為0,同時C 2和C 0上電壓達到最大值，即開關管電壓U S達到最大值(U IN+U C2MXA)。
（2） t 1~t 2階段：在L K、C 2、C 0繼續諧振，同時電感L 1參與諧振，C 2、C 0給輸入電容C 1回饋能量，并且給L 1補充能量，到t 2時刻諧振停止，C 2電壓又下降到U 0(N 1/N 2)。
（3）t 2~t 3階段：t 2時刻開始，電感L 1給輸入電容C 1回饋能量。C 2電壓被鉗位在(N 1/N 2)U 0、C 0即開關管上電壓為U IN+(N 1/N 2)U 0,均保持不變，到t 3時刻，L 1中能量釋放完畢。
（4）t 3~t 4階段：開關管完全截止，C 2電壓、C 0電壓(即開關管電壓)繼續保持不變。
（5）t 4~t 5階段：t 4時刻功率管導通，其電壓U S開始下降，C 0開始通過開關管放電，并很快放完畢(全部損耗在功率管上);C 2和L 1開始諧振，即把C 2中的能量轉移到L 1中，在t 5時刻L 1中電流達到最大值，功率管完全導通。
（6）t 5~t 6階段：t 5時刻L 1通過VD1和VD2給輸入電容C 1回饋能量，并給C 2充電到-U IN,到t 6時刻L 1中能量釋放完畢。
（7）t 6~t 7階段：該階段功率管繼續處于完全導通狀態。
以上過程形成一個完整工作周期，可以看出，變壓器漏感中的能量大部分被回饋到輸入電容C 1中(C 0中有部分能量被消耗掉)，所以電源效率得到提高。
[page]
四、兩路單端反激并聯電路結構

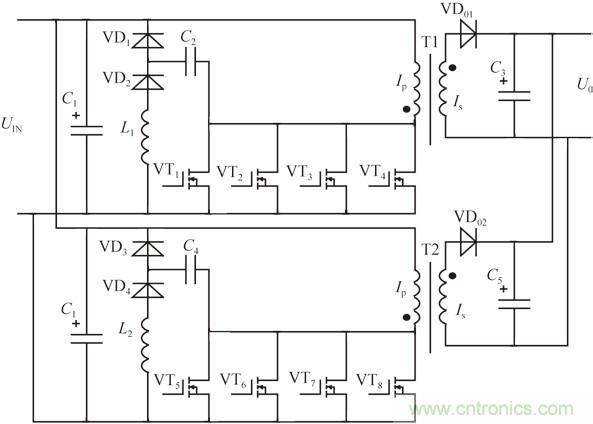

若要增加輸出功率，采用如圖5并聯結構，該電路結構可輸出功率約1.1kW,用一只SG3525控制即可。

五、試驗結果

由兩路單端反激并聯組成的逆變電源前級DC/DC電路(見圖5)，輸出功率約1.1kW,試驗結果如表1所示。

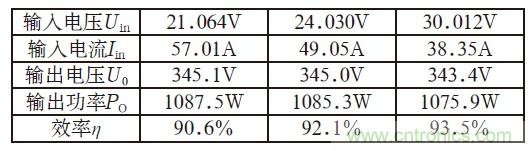

表1：前級DC/DC試驗結果
由上述DC/DC電路組成的1kVA逆變電源，輸出AC220V50Hz正弦波，試驗結果如表2所示，該電源體積320×200×60mm3。

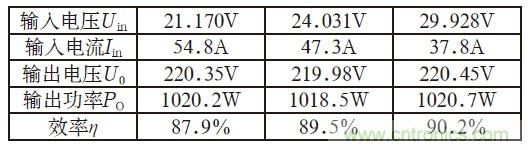

表2：1kVA逆變電源試驗結果
