磁性元件的體積和重量在開關電源中占有很大比例，而開關電源的發展方向是體積小、重量輕和低成本，高頻化可以有效的減小磁性元件的體積和重量，即開關器件的工作頻率越高，其體積和重量越小。傳統的DCOC變換器中，開關器件工作在硬開關狀態。
硬開關的缺點如下：
(1)開通和關斷過程損耗比較大；
(2)感性關斷問題：
當電路中有感性器件時，開關器件關斷時，會感應出很高的電壓尖峰，極易損壞開關器件；
(3)容性開通問題：
當開關器件在高壓下開通時，開關器件結電容中的能量將全部消耗在該器件上，從而易使該開關器件因?yàn)檫^熱而損壞;
(4)二極管反向恢復問題：
二極管由導通變?yōu)榻刂箷r(shí)，有一個反向恢復時間，在此時間內，二極管仍處于導通關態，若立即開通與其串聯的開關器件，會產生很大的沖擊電流，易損壞該開關器件。
由于硬開關存在以上缺點，限制了開關器件工作頻率的提高，在軟開關技術出來之前，功率開關器件的開關損耗是很大的。為了彌補硬開關工作的不足，提出了軟開關技術。
軟開關技術的原理
所謂“軟開關”是與“硬開關”相對應的。硬開關是指在功率開關的開通和關斷過程中，電壓和電流的變化比較大，產生開關損耗和噪聲也較大，開關損耗隨著開關頻率的提高而增加，導致電路效率下降；開關噪聲給電路帶來嚴重的電磁干擾，影響自身及周邊電子設備的正常工作。
軟開關是在硬開關電路的基礎上，加入電感、電容等諧振器件，在開關轉換過程中引入諧振過程，開關在其兩端的電壓為零時導通;或使流過開關器件的電流為零時關斷，使開關條件得以改善，降低硬開關的開關損耗和開關噪聲，從而
提高了電路的效率。

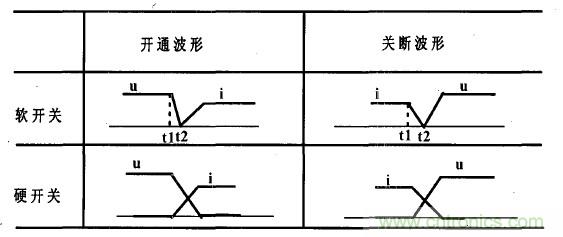

圖1 理想狀態下軟開關和硬開關波形比較圖
軟開關包括軟開通和軟關斷兩個過程：
理想的軟開通過程是：開關器件兩端的電壓先下降到零后，電流再緩慢上升到通態值，所以開通時不會產生損耗和噪聲，軟開通的開關稱之為零電壓開關。
理想的軟關斷過程是：開關器件兩端的電流先下降到零后，電壓再緩慢上升到通態值，所以關斷時不會產生損耗和噪聲，軟關斷的開關稱之為零電流開關。
功率開關管的軟開關理想波形和硬開關波形如圖1所示，由圖可以看出，在硬開關狀態下，功率開關管兩端的電壓、電流有明顯的交疊區，在此交疊區內產生開關損耗;而在軟開關狀態下，功率開關管兩端的電壓、電流幾乎沒有交疊區，所以也就不會產生開關損耗。
