【導讀】鋰電池被廣泛用于便攜式設備，而在不使用電池的情況下，用戶希望可以通過輸入電源為設備充電，因此，采用一款動態電源路徑管理 (DPPM) 電池充電器，在為系統供電的同時對電池進行充電，也不失為電源設計的一個小技巧。
電源設計技巧十例之一：為電源選擇最佳工作頻率
電源設計技巧十例之二：如何解決噪聲電源
電源設計技巧十例之三：多相升壓轉換器改裝
由于鋰離子電池在重量與容量兩方面都具有較高的能量密度，因此廣泛應用于便攜式設備中。使用智能電話、PDA 及 MP3 播放器等設備的用戶希望在無需使用電池的情況下，通過輸入電源為設備供電。這就需要一種被稱為“電源路徑管理”的電源架構以單獨的路徑分別為設備系統供電并對電池充電。
動態電源路徑管理 (DPPM) 電池充電器
在最常用的電池充電和系統供電配置中，系統負載可直接連接到電池充電器的輸出端。雖然這種架構不僅簡便易用而且成本較低，但由于電池充電電流的無效控制可能會引起充電異常終止和安全定時器誤報警。
bq2403x 系列 DPPM 電池充電器具有電源共享功能，可在為系統供電的同時對電池進行充電。這就避免了充電終止和安全定時器等問題，從而盡可能降低了 AC 適配器的額定功率并提高了系統穩定性。這一功能還允許系統在為過度放電的電池充電的同時正常工作。
電源路徑管理電池充電器的結構簡圖如圖 1 所示。當 AC 適配器接通電源時， MOSFET Q1 對系統總線電壓 VOUT 進行預穩壓，該值高于最大電池穩壓值 VBAT。這就建立起了適配器輸入端與系統之間的直接路徑。MOSFET Q2 專門用于電池充電，所以電池與系統互不干擾。當接通并選中 USB 時，MOSFET Q3 全部開啟， Q3 輸出提供與 USB 輸出幾乎等量的輸出電壓，并由 MOSFET Q2 來控制電池充電。
圖1：電源路徑管理電池充電器的結構簡圖
典型 DPPM 應用電路如圖 2 所示。當系統與電池充電器的電流總量超過 AC 適配器或 USB 的電流限制時，與系統總線相連的電容則開始放電，且系統總線電壓也開始隨之降低。當系統總線電壓降至 DPPM 引腳設置的預定閾值時，充電電流降低，以防止因 AC 適配器過載而導致系統崩潰。如果充電電流降至 0 A 時仍然無法維持系統總線電壓，則電池將暫時放電，并向系統供電以防止系統崩潰。這就是“電池補充模式”，圖 3 為該模式隨同 DPPM 實驗波形工作的情況。
圖2：DPPM 電池充電器
DPPM 電壓閾值 VDPPM 由電阻器 R3 設置，且通常低于 OUT 引腳的穩壓值，以保證系統安全工作。R3 可由下式計算得出：
R1 的作用是設置快速充電電流，其可由下式計算得出：
R2 用于設置安全定時器值。通常要求鋰離子電池的充電溫度范圍介于 0℃～45℃ 之間。RT1 和 RT2 經過編程，可用于其他溫度范圍。
電池充電器通過 PSEL 引腳可以選擇 AC 或 USB 電源作為主電源，如果選擇 USB 端口，則可通過 ISET2 選擇最大電流。

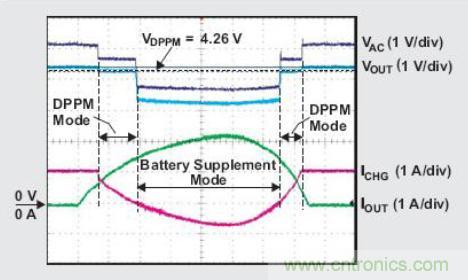

圖3：DPPM 實驗波形
該器件的三個功率 MOSFET 和一個電源控制器均集成在 3.5 x 4.5 毫米散熱增強型 QFN 封裝中。熱調節環路可降低充電電流，以防止硅芯片溫度超過 125℃。無論是有源熱調節電路還是有源 DPPM 引起充電電流的降低，安全定時器時間都將自動延長，以防止發生安全定時器誤報警的意外情況。DPPM 或熱調節環路為有源時可禁用充電終止功能。這種辦法可防止發生充電異常終止。
結論
當系統總線電壓因輸入電流不足而降至預設閾值時，DPPM 會在繼續為系統負載供電的同時降低電池充電電流。DPPM 還完全消除了充電異常終止和安全定時器誤報警等電池與系統相互干擾的問題。DPPM 電池充電器非常適用于需要同時為電池充電和為系統供電的應用。
