【導讀】冗余電源是高可用系統中關鍵的部分。在最簡單的解決方案中，兩只電源可以利用二極管來通過或門輸出以驅動負載。這樣，這兩只電源既可以共同工作，也可以一只工作，一只備用。
場效應晶體管(FET) ORing控制器是一款更實用的解決方案，因?yàn)樗苊饬硕O管電壓降、功率損耗以及熱損耗。因此我們可以用低電壓損失MOSFET來配置新穎經濟的系統。在這里我們將討論幾個服務器冗余電源配置的示例。
服務器的冗余電源技術
高可用系統的電源總線可能采用OR或者N+1配置，或者兩者同時采用。通常來說，因?yàn)榇嬖谡驂航导捌鋷?lái)的熱損耗，所以在低電壓、高電流的應用中我們不采用二極管。因此人們更傾向于采用FET ORing技術。然而，采用高度集成和分立式設計的MOSFSET控制器本身也存在很多不足之處。
在圖1中，MOSFET兩端的差分電壓VAC是由控制器監控的，控制器是根據VAC來設置MOSFET的閘極電壓的。在MOSFET開啟和關閉時的實際開關點電壓以及控制的方法和速度決定了控制器成功地模擬二極管的性能和穩定性。
圖1：“帶框的二級管”表示控制器和MOSFET的簡圖
TPS2410控制器是專門為服務器應用而設計的。服務器的負載通常是低電壓、相對穩定的高電流，不允許出現流向失效電源(failed Power supply)的反向電流。下面我們將討論一些有關冗余電源配置的示例。示例中采用了圖1中帶方框的二級管符號來表示N通道MOSFET和控制器的簡圖。
OR配置
圖2顯示了一款簡單的ORing電源控制器。通常，在刀片服務器上的主電源總線為正12伏。其他電源軌上的OR布線也是如此，甚至包括CPU的內核電壓，它們通常是0.8到1.8伏。計算機內核電壓太低，無法使用二極管。
圖2：簡單電源的OR
這個例子當中的組件位置沒有標出。設計人員可以把系統分區然后在電源或者刀片服務器上找到 ORing 電路。
并聯的MOSFET
控制器的柵極關斷電流足以驅動MOSFET柵極。針對高電流應用，MOSFET可以并聯方式連接，或者以背靠背(back-to-back)的方式連接來去除MOSFET主體二極管效應。以并聯方式接入的MOSFET與相同部件號的器件有細微的參數上的區別。在并聯工作時，它們的負載會出現不均衡，且這種不均衡在開啟時比在恒定狀態下更為明顯。通常，一個MOSFET承載大部分的啟動電流。此處是指只考慮通常選用的MOSFET的因素，但是對于并聯的MOSFET來說，則需要查詢MOSFET參數中的安全工作區(SOA)。單個MOSFET應該能支持幾十微秒的負載。
背靠背的MOSFET
TPS2410控制器的功能突破了基本的ORing功能，其具有欠壓和過壓保護功能，而更簡單的控制器（如TPS2412）只能提供基本的ORing功能。將檢測過壓的ORing控制器和[member]
[page]
背靠背MOSFET配置在一起使用可能會讓我們受益非淺。當檢測到過壓情況以后，控制器就會關閉MOSFET柵極，且PG信號為false以表明出現了過壓的情況。如果過壓超過了正向主體二極管電壓，電源則不斷向負載供應更高的電壓。PG狀態的輸出會發出信號讓系統電源控制器關閉失效的電源。背靠背MOSFET確保控制器一檢測到過壓情況就立刻關閉輸出。
為電源總線供電
該控制器可以對電源和電源總線之間的熱插拔事件進行管理。無論電源和總線處于什么狀態，電源都可以熱插拔到電源總線上。當電源從電源總線上熱拔時，控制器會把MOSFET輸入端的電壓調至為0伏，從而盡可能地把裸露的連接器引腳電壓降至安全范圍。MOSFET需要負電壓控制器繼續驅動?xùn)艠O以使其保持開啟狀態，而負載電壓則通過MOSFET被映射(reflect back)到輸入連接器引腳之上。
電源總線到負載
像TPS2490這樣的熱插拔控制器應該用在電源總線和刀片服務器之間。當?shù)镀?wù)器熱插拔時，輸入端大容量電容先被放電并產生很高的浪涌電流，浪涌電流會破壞總線連接器和電路板，進而可以導致短暫的壓降并影響其他系統電子組件。熱插拔控制器可以管理浪涌電流并且在穩定的狀態下發揮高速電路斷路器的作用，以保護系統組件。其還可以防止其他操作軟件出現故障。
N+1配置
N+1布線和圖2中的OR布線是一樣的，但是至少有3個電源接入總線。這種方式可以擴展到任何N個電源，并由第N+1個額外電源作為冗余電源。這種N+1的組合電源比OR更加經濟。在OR配置的情況下，需要使用兩個大電源，因?yàn)槊總€(gè)電源都必須能夠在其他電源故障時承擔起最大負載。這些電源在正常運轉情況下可能會負載共享，但這并不是必須的。通常，N+1個電源的設計負載為總負載電流的N分之一。這樣，在一個電源故障的時候其余的可以繼續供電。如果將N+1個電源輸出電壓調節得非常接近，那么在大電流應用中就會出現負載共享。和ORing一樣，電源可以熱插拔。
N+1電源比OR更經濟實惠，因?yàn)镹+1電源總線具有可擴展性。為了降低系統電源成本，當負載增加時，我們可以添加電源。較低電流的電源可能不需要并聯的MOSFET。
N+1個電源總線的OR配置
假設刀片服務器背板的配置為OR（兩組N+1 總線），如圖3所示。每個刀片服務器由A、B總線共同供電，這兩個電源總線由N+1只電源組成。這些刀片服務器的總線即為OR型。

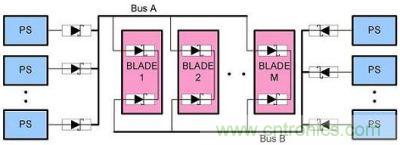

圖3：N+1 A、B 總線的OR
請注意供電(Power feed)的拓樸結構。刀片服務器與電源連接的物理就位對電源總線的平均電壓提出了更高的要求，這有助于共同負載。在這個示例中，刀片1主要由總線A供電，而刀片M主要由總線B供電。這樣，冗余的熱插拔電源比共同負載解決方案更加經濟。這種電源分配方案對其他背板負載具有很重要的實際意義，比如存儲子系統中的磁盤驅動器。
為了滿足這些服務器的要求，您的控制器必須要具備如下功能：
正關閉閾值電壓功能——該功能可以確保沒有流向失效電源的反向電流，并確保對一個電源進行熱拔時在電源總線輸入終端沒有電壓。
線性柵極控制功能——該功能是首要的功能，因?yàn)樵陔娫崔D(zhuǎn)換時其可以保證穩定性。具有開關控制功能的控制器不允許反向電流流向電源，該控制器在狀態轉變時會出現震蕩。
為了驅動并聯或背靠背的 MOSFET 并保證快速關閉時間，柵極關閉電流必須要高于 2 安培。快速關機時間對于在檢測到快速關機閾值后防止反向電流流向電源至關重要。
自帶電源型設備具有內部充電泵，其不需要輔助組件且電路板面積非常小。
可以與系統電源控制器配合工作的欠壓、過壓以及一般狀態輸出功能，以保持電源總線。
控制器是FET ORing的核心組件。它使設計人員能夠?yàn)槿哂嚯娫礃?gòu)建新穎的低成本解決方案。通過降低主要計算機機房的功耗并解決散熱問題，實現了較低成本運營。電源總線的精心設計實現了負載共享。
