- PC電源、筆記本適配器、顯示器和LCD TV電源需要應對能源之星對待機和空載能耗的要求
- 對電源模塊尺寸控制更小
- 電源需要具備成本效益
- TOPSwitch-JX系列集成了MOSFET、PWM控制器和其他保護和控制功能
- 多模式控制功能提升效率
- 薄型封裝
Power Integrations的TOPSwitch系列產品一直以高度集成的解決方案享譽于業界，該系列產品以高成本效益的方式將MOSFET、PWM控制器、保護電路和其他控制電路集成在了單個芯片內，實現了高集成、低成本的開關電源設計。

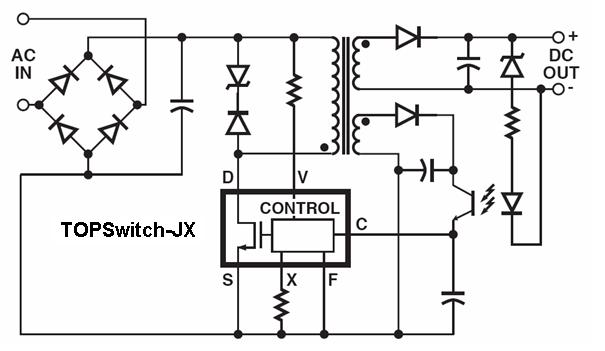

圖：TOPSwitch-JX用于反激式電源設計

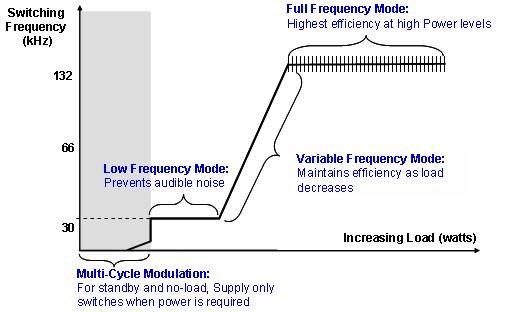

PI市場部資深經理李子俊強調了TOPSwitch-JX特有的多模式控制（MCM）算法，采用該技術可持續監測輸出功率，以確定最佳開關模式并改變MOSFET的工作頻率，從而提高整個負載范圍內的功率效率。該技術是內建在TOPSwitch-JX芯片內部的，無需電源工程師做特殊的設計。李子俊表示：“開關電源設計的主要訴求是在輕載的時候如何把電源本身功耗降低，在重載的時候如何把轉換效率提高。采用該特殊的技術，在空載和輕載時降低開關頻率，能極大的降低輕載及空載的功耗,對于能源之星要求的顯示器待機100mW，適配器空載100mW，以及PC電源待機0.5W的要求，均能充分滿足。比如針對一款顯示器的設計，在264VAC輸入時空載功耗為66mW，加上待機時負載功耗30mW，完全能滿足標準要求。此外，由于從輕載到重載開關頻率也在線性變化，從而保證了從輕載到重載的轉換效率平整。”
除了PI廣泛使用的eSIP®-7C封裝，新型TOPSwitch-JX還采用了最新的超薄eDIPä封裝供貨，該封裝在LCD顯示器、電視機和上網本/筆記本適配器等薄型應用中具有出色的散熱性能。

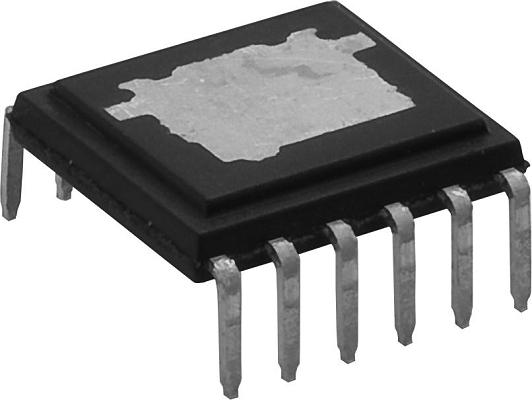

eDIPä封裝，表面有散熱部件，實現了超薄設計
針對許多PC電源都配備PFC功能，PI產品市場經理Andrew Smith表示：“對75W以下的應用對PFC并沒有硬性的要求，除非是客戶有特殊需求。所以我們用一種簡單的參考設計方案實滿足了多場合的應用，同時也滿足了綠色法律法規的要求，從而幫助客戶設計出更有競爭力的產品。”
