【導讀】光電開關在生活中的使用越來越廣泛。它的原理是將發射端和接收端之間光的強弱變化轉化為電流的變化，從而達到探測的目的。那么安裝的時候，光電開關的接線復雜嗎？今天就向大家介紹光電開關接線圖，連接的方式也會略有不同，這會對安裝有不小的幫助。

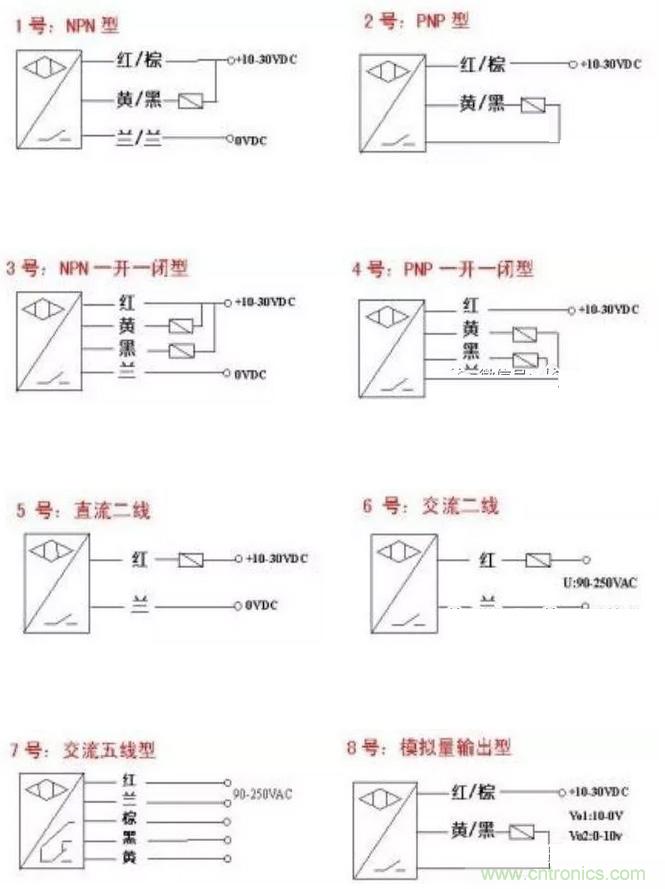

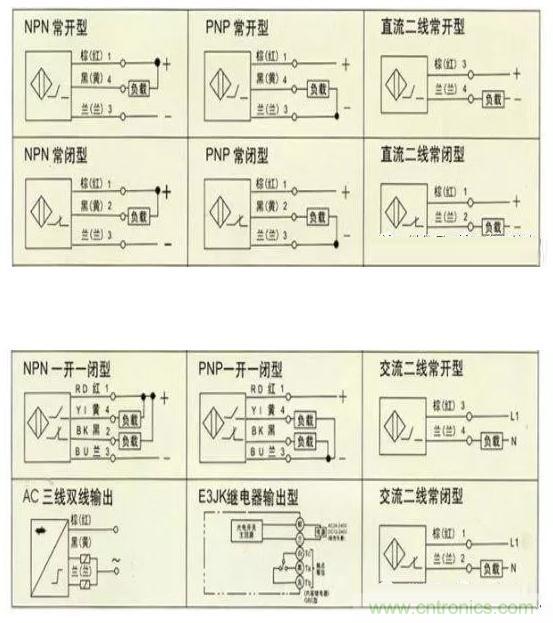

1）接近開關有兩線制和三線制之區別， 三線制接近開關又分為 NPN 型和 PNP 型，它們的接線是不同的。請見下圖所示：
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源 0V 端；黃（黑）線為信號，應接負載。而負載的另一端是這樣接的：對于 NPN 型接近開關，應接到電源正端；對于 PNP 型接近開關，則應接到電源 0V 端。
4）接近開關的負載可以是信號燈、 繼電器線圈或可編程控制器 PLC 的數字量輸入模塊。
5）需要特別注意接到 PLC 數字輸入模塊的三線制接近開關的型式選擇。PLC 數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源 0V，電流從輸入模塊流出 （日本模式），此時， 一定要選用 NPN 型接近開關；另一類的公共輸入端為電源正端， 電流流入輸入模塊，即阱式輸入（歐洲模式），此時，一定要選用 PNP 型接近開關。千萬不要選錯了。
6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過， 選用時應予考慮。三線制接近開關雖多了一根線， 但不受剩余電流之類不利因素的困擾，工作更為可靠。
7）有的廠商將接近開關的 “常開 ”和“常閉 ”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
關于光電開關的接線知識就分享到這了。
