【導讀】剛剛流行起來的呼吸燈，大家應該不是很陌生吧？呼吸燈一般是做在手機、鼠標、電腦機箱，家庭燈具等等上。在處于電話短信或是處于充電的狀態時，呼吸燈都會一亮一亮的，像人的呼吸一樣有節奏，會給大家起到提醒的作用，好看又實用。這里小編教大家如何自己DIY一個呼吸燈，并有視頻詳解呢！
學著做個12V呼吸燈。
PCB制作詳細步驟請看：
PCB制作：

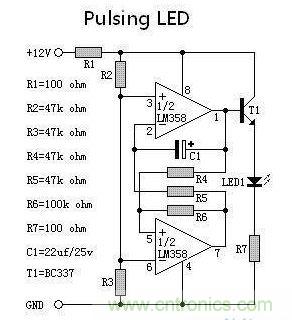

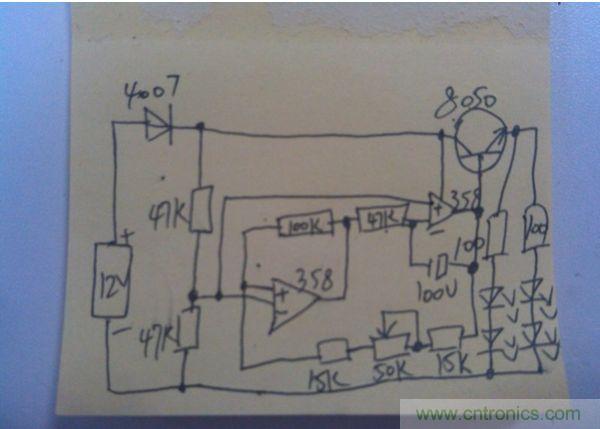

LM358呼吸燈電路圖。

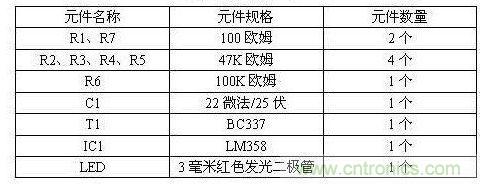

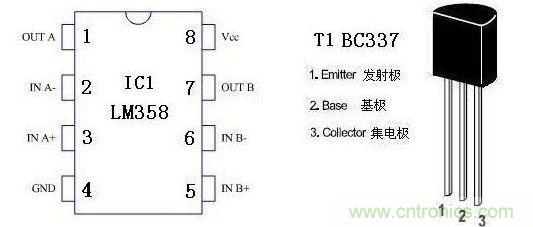

元件清單：
[page]

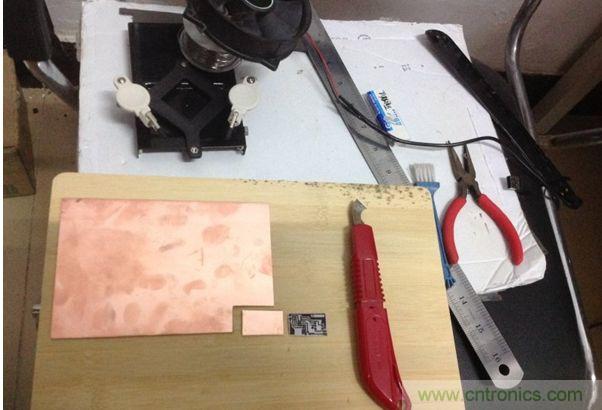

單面覆銅板，A4紙試打出大小，勾刀裁剪，銼刀修邊。

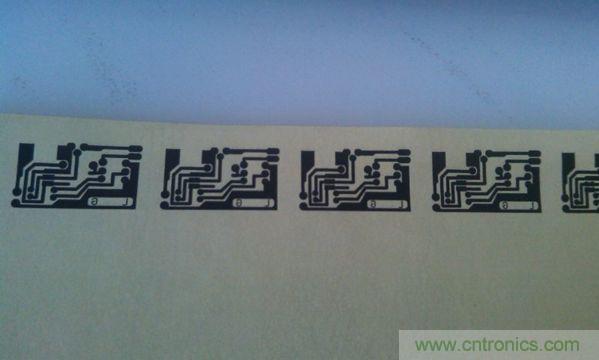

熱轉印紙，就是有光面膠的紙，廣告紙也行，撿的一張正好A4大小。
[page]

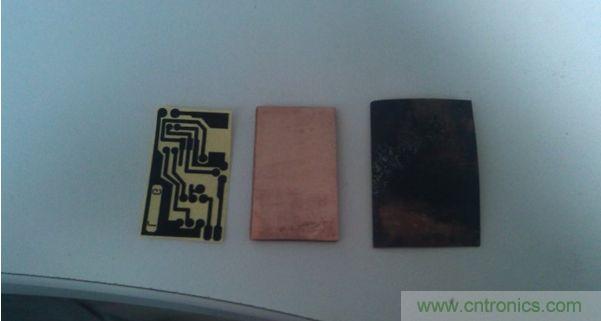

板用砂紙打磨去氧化，有圖像一面蓋在板上，電熨斗燙，有蒸汽的需關掉.

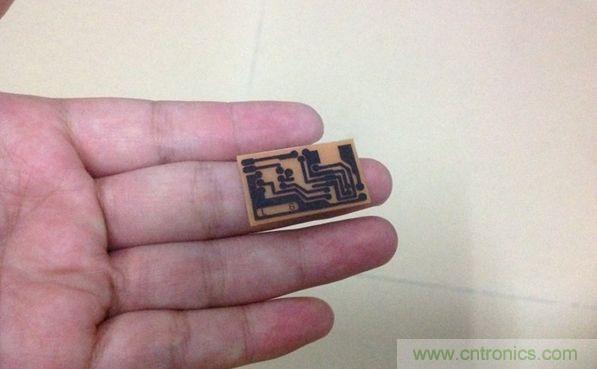

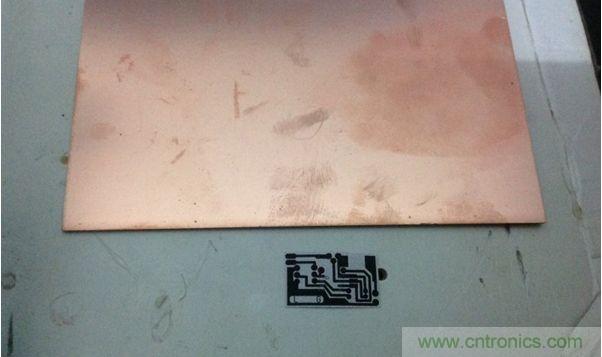

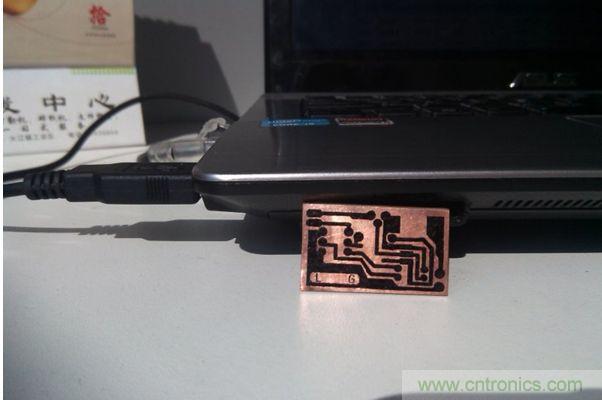

燙完冷卻后，基本已印在板上，記號筆補補覆銅區，下圖補好，曬曬陽光。

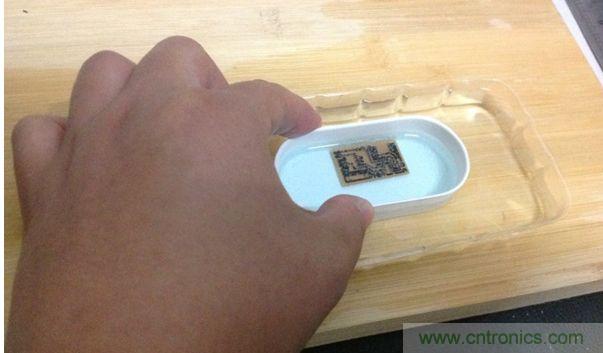

大盒套小盒，大盒裝開水，小盒裝藥水，然后搖啊搖。
板面冒泡，藥水微藍，銅慢慢消失，撈出來，自來水沖，吹風機吹。
[page]

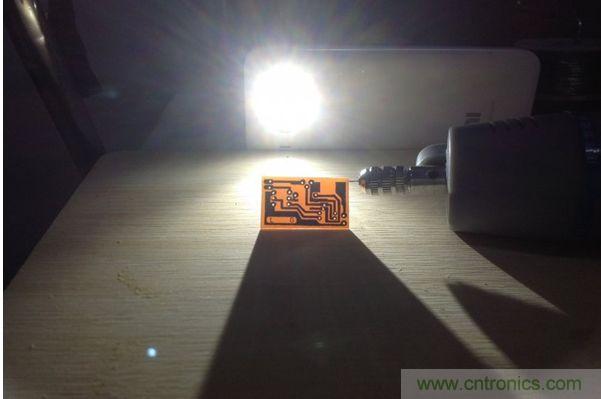

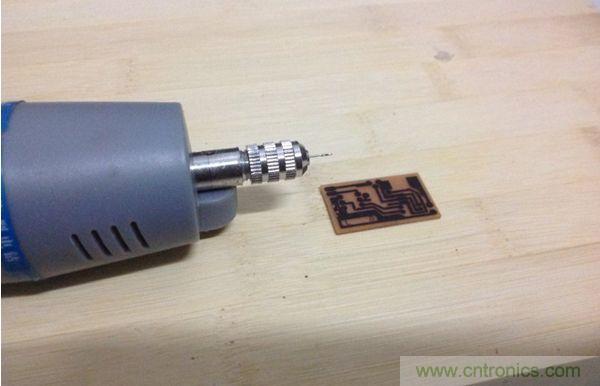

最細鉆頭，透光檢查。

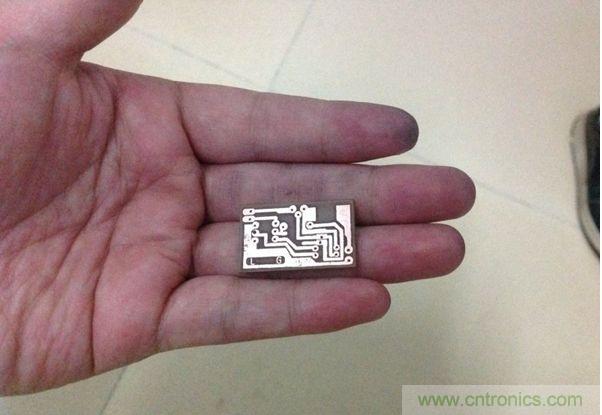

砂紙打磨，覆銅區少許過蝕。
分享學到的教訓：
1，一味追求體積小巧，焊盤過小，焊盤間距過小，容易連錫；
2，烙鐵頭使用不當 ，貼片焊接，還需要努力學習；
3，引腳間距未精確測量；
4，打印機墨的濃度需調更高；
5，沒綠油涂的情況下，盡量保留阻焊層，只打磨出焊盤；
6，不能貪便宜，一定要用好錫。

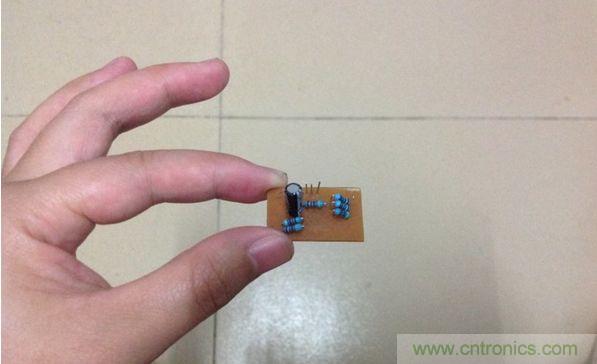

PCB制作完成。下面準備焊接。
[page]

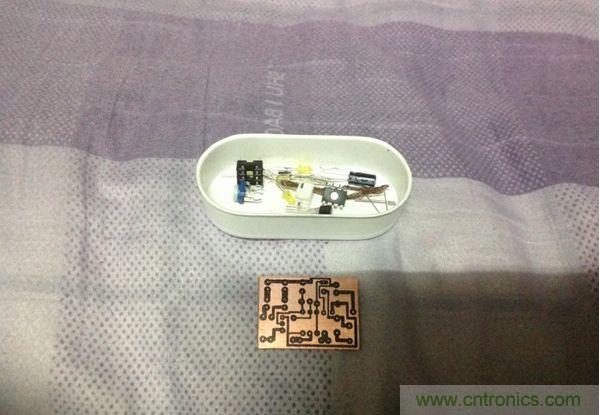

轉印、刮焊盤、備元件準備焊接。

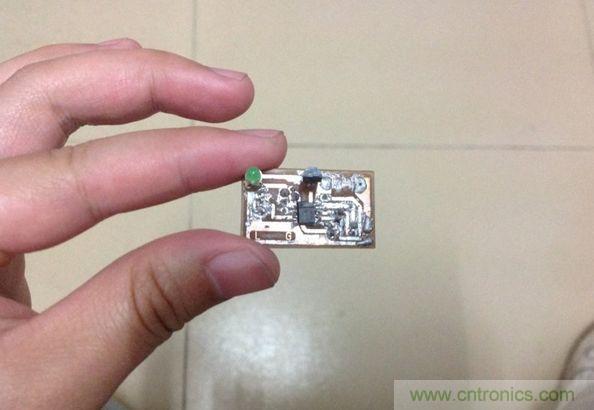

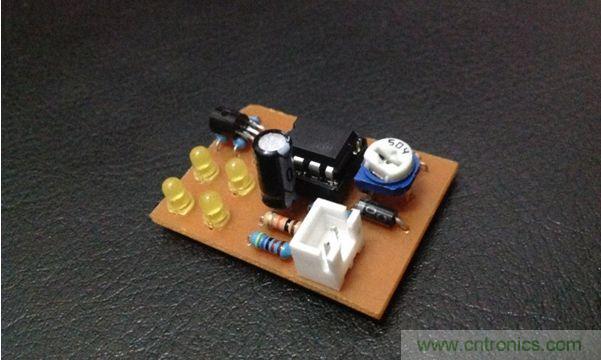

焊好。

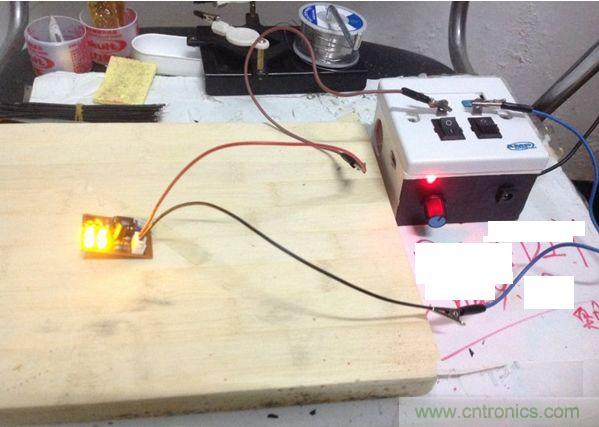

12V點亮，可調電阻調節呼吸頻率。
視頻：
