【導讀】現在LED真的是火了起來，手機，電腦，PAD，到處都是LED。不知道各位網友有怎樣的高招去做自己的LED顯示屏，想不想自己動手把PC機上的東西顯示在LED上面呢？如果想的話，趕快來看看吧！
LED顯示屏異步圖文控制技術就是指LED屏具有存儲及自動播放的能力，在PC機上編輯好的文字及無灰度圖片通過串口或其他網絡接口傳入LED屏,然后由 LED屏脫機自動播放，一般沒有多灰度顯示能力，主要用于顯示文字和簡單的圖形信息，可以多屏聯網。主控PC機將需顯示的信息及各種控制命令通過串行通訊 的方式傳入屏內控制板，屏內控制板內含有單片機及存儲器，屏內控制板將信息存儲，然后依命令顯示于屏上。
（一）、異步系統主要特點：
1、因?yàn)槭艿絻?nèi)容存儲空間的限制，顯示的內容大部分以文字、圖片、字符為主
。
2、因?yàn)楫惒较到y(tǒng)的原理是將要顯示的內容預先存儲在控制系統內，這樣避免了占用控制計算機。可以節省成本。
3、多用于顯示內容不需要經常改變，面積較小的顯示屏。
（二）、異步圖文控制技術注意要點：
1、.適配器:上位機采用串行口RS232協議經過RS232-RS485適配器上線，適配器為光隔型。
2、.控制板:接收PC機通過串行通訊的方式傳輸?shù)男栾@示的信息及各種控制命令，控制板內含有單片機及存儲器，屏內控制板將信息存儲，然后依命令顯示于屏上。特點如下：
1.縱向點數為128以內時，橫向點數可長達2000點。如果縱向?yàn)?6點，橫向可達4000點。
2.大容量存儲器支持一二級字庫漢字字模及大量專有字模，存貯容量16幕
3.可以通過計算機控制，也可以脫機顯示.
4.斷電后信息可保存1年.
5.具有萬年歷實時時鐘功能.
[page]
(三）.單根網線（四芯）
采用四線制：一對差分雙絞線接收，另一對差分雙絞線發送。通訊距離1200米。采用總線型聯網結構，最大帶載32個下位機.
(四）.上位機編播軟件
專用通訊屏LED節目編播軟件，符合LED圖文屏控制協議。滿足多塊不同長度，不同寬度的單色或雙基色LED顯示屏的文字和圖象節目的編輯和播出。每次最多發送16幕節目。
(五）.LED圖文屏控制協議
1.本協議支持點陣式單色、雙基色圖文聯網LED顯示屏。
2.聯網形式為總線型，上位機為PC電腦，下位機為L(zhǎng)ED顯示屏控制板內的單片機。采用四線制，線上協議為RS485。
3.上位機采用串口RS232協議經適配器轉換上線。

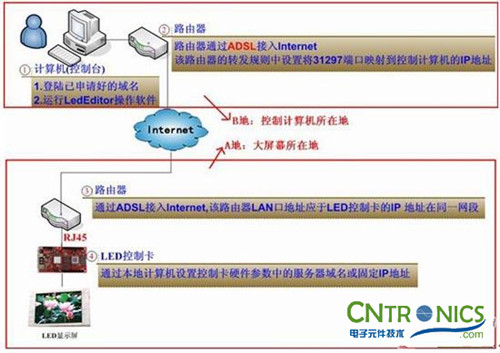

4.支持TCP/IP協議傳輸
異步系統主要應用于面積較小，不要求顯示內容與控制計算機同步顯示的顯示屏。如各類條屏及中小屏的動態顯示,各種類型的行業用戶（如銀行通告、招聘信息發布、商品信息發布等）。一般情況下，單色或者雙色的顯示屏一般都采用異步控制系統。
