【導讀】日前，德州儀器（TI）面向高性能照明推出三款業界領先DC/DC LED驅動器，新型LED驅動器可簡化白色調節，增強室內外照明的調光性能與色彩渲染。可應用于建筑與零售展示等商業區域照明、LED投影系統及汽車行駛燈等。
德州儀器(TI)最新DC/DC LED 驅動器TPS92660是一款 80V 輸入電壓、兩串LED驅動器，包含一個DC/DC降壓穩壓器和一個線性通道，可實現通常為白加紅的雙色 LED 混合。使用I2C接口及一次性可編程ROM，照明設備制造商可在生產過程中精確調節照明設備的白色相對色溫 (CCT) 與亮度，為區域、零售以及建筑照明提供特殊流明質量。這種色彩調節方法無需昂貴的揀選LED，可降低系統成本。模擬或脈寬調制 (PWM) 輸入信號可用于ROM編程后的亮度及色彩調節。
TPS92640 與TPS92641 是具有業界領先對比度的 85V 輸入電壓、可調頻率同步降壓DC/DC LED 控制器，可提供室內外區域照明與LED 投影儀所需的流暢深度調光模式。這兩款控制器接受模擬與PWM 輸入，從而分別支持500:1 與2500:1 的調光比例。持續導通模式工作可保持調光線性度，讓TPS92640/1 能夠提供真正的模擬“歸零調光”功能。TPS92641 增加了一個輸入及一個輸出引腳，支持20,000:1 比例的并行分流 FET 調光。

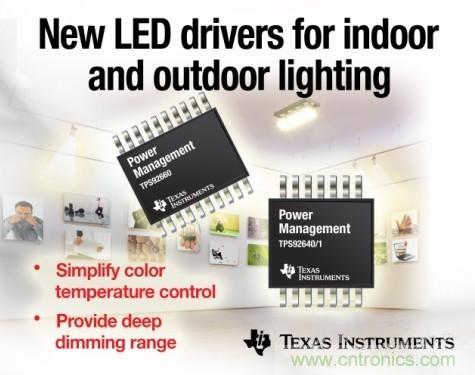

圖：TI新型DC/DCLED驅動器
TPS92660 兩串 LED 驅動器與 TPS92640/1 同步降壓控制器可解決設計人員創建高質量照明引擎所面臨的精確色彩及亮度控制照明挑戰，充分滿足建筑與零售展示等商業區域照明、 LED 投影系統及汽車行駛燈應用需求。對于智能照明系統而言，TPS92660與TPS92640/1能夠搭配TI 16位超低功耗MSP430微控制器實現調光控制。
TPS92660與TPS92640/1均屬于TI LED驅動器產品系列，該系列包括DC/DC LED 驅動器LM3409、LM3421/3/4與TPS92551，以及AC/DC LED驅動器TPS92075、LM3447與TPS92310/11/14。
TPS92660 與 TPS92640/1 的主要特性與優勢：
TPS92660 兩串 LED 驅動器：
●用于調節白色CCT 及流明輸出的I2C與接通持續時間可編程ROM無需揀選LED
●支持亮度及色彩調節的 PWM 或模擬調光
●集成型 3V（誤差精度 +/-3%）電壓參考可用于家用電路
TPS92640/1 同步降壓控制器：
●模擬、PWM 以及分流 FET 調光分別支持 500:1、2500:1 以及 20,000:1 的對比度
●7至85V 寬泛輸入工作電壓適用于各種 LED 串電壓
●同步持續導通模式、恒定電流輸出加上簡單補償方案，不但可提供高系統效率，而且還可簡化電路設計
TPS92660 與 TPS92640/1供貨情況與封裝
TPS92660、TPS92640 與 TPS92641分別采用 20 引腳 PowerPad™ TSSOP、14 引腳 PowerPad TSSOP 及 16 引腳 PowerPad TSSOP 封裝，且均已開始批量供貨，目前可通過 TI 及其授權分銷商進行訂購。
