中心議題：
- PPTC的原理以及在LED保護電路上的應用
泰科電子瑞侃電路保護部日前在深圳的LED技術研討會上探討了PPTC在LED中的應用，并接受了電子元件技術網的專訪。瑞侃是泰科電子旗下電路保護器件專業供應商，也是PPTC（高分子正溫度系數）材料的發明者，其過流過壓保護器件廣泛應用于消費電子、IT、通信、工業、汽車等多個領域。
泰科電子保護事業部郭濤介紹了泰科保護器件的選型和應用指南。在過流保護（OCP）方面，泰科提供PolySwith自復式元件，在過壓保護（OCP）方面，泰科提供MOV（金屬氧化物壓敏電阻）、SiBar突波吸收保護元件、GDT（氣體放電管）和PESD靜電保護元件，此外，泰科還提供綜合保護元件2Pro和Polyzen產品線。
對于LED設計，因?yàn)長ED特殊的結構原理，需要格外關注過壓、過流與過熱保護（OTP）問題。LED在使用中會面臨到電壓波動、瞬間開關浪涌、ESD、雷擊及地電位反沖等多種情況，造成過壓、過流和過熱，使LED損壞或性能、壽命下降。
LED過壓造成的故障
LED過流形成的故障
LED過熱問題
[page]
隨著半導體工藝的進步，許多集成電路廠商推出的LED驅動芯片也集成了OCP、OVP或熱關斷等功能，但這些方案都有各種各樣的缺點。比如說，許多集成OV/OC比較器保護的IC需要額外的外部電路配合，造成PCB面積和成本提升，直接將電路關斷的保護形式也不適用于很多場合。一些方案采用熱關斷設計，但與熱保護的結合設計通常不易。也有不需要外部元件的具備OVP、OCP功能的全集成驅動IC，但這類產品價格通常都會很高，不利于系統廠商控制成本。

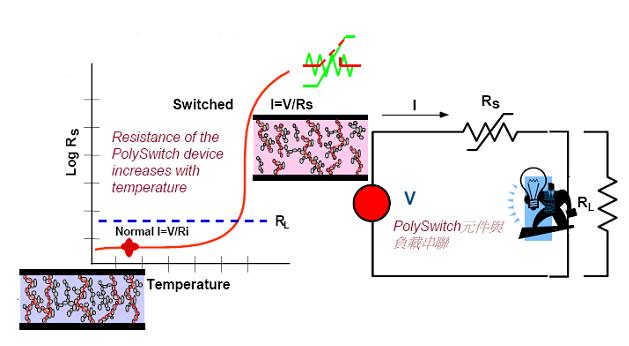

PPTC的特性是出現故障時，PPTC會變熱、電阻增加，從而保護設備不受損壞，故障排除后PPTC復位回到低電阻狀態，所以可以把PPTC看作“可自恢復的保險絲”。郭濤表示，采用PPTC與普通驅動配合應用，對于LED保護有很多優勢：PPTC通常的失效模式為“高阻”，所以屬于“安全失效”模式；PPTC可置于LED旁邊，可直接貼近LED測量溫度，因此保護更加緊密實現OTP和OVP功能；無需過多外圍電路；保護狀態下，LED依然可以工作，不同工作電流下形成豐富的溫度關斷點（TCO）選擇，符合LED壽命曲線，設計工程師可以較為容易的根據需求進行設計，來決定在故障條件下LED是亮度折減還是徹底關斷。
PPTC的大部分專利已于2000年過期，所以2000年過后有許多廠商，包括臺灣地區和中國內地廠商推出PPTC的產品。郭濤表示，泰科瑞侃強調的是提供最適合的產品，而不是最便宜的產品，許多廠商雖然能把PPTC的價格做的很低，但他們大部分都沒有經過美國UL認證，就直接將生產出來的產品放到市場上賣。泰科瑞侃的每一款電路保護產品都通過了UL認證，從而保證產品的質量和可靠性。
除了為客戶提供高性能的產品，泰科瑞侃還能為客戶提供更多的增值服務，比如，泰科在上海設立了測試實驗中心，可以為客戶的產品進行實驗和方案評估，從而幫助客戶進行保護元件選型與設計。
