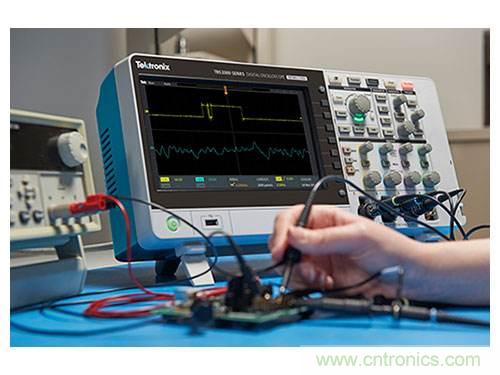

【導讀】示波器自從問世以來，它一直是最重要、最常用的電子測試儀器之一。由于電子技術的發展，示波器的能力在不斷提升，其性能與價格也五花八門，市場參差不齊。示波器看似簡單，但如何選擇，也存在許多問題。本文根據多年的經驗，從幾個方面告知您在選擇示波器時應注意的問題。
方法/步驟
1.了解您需要測試的信號
您要知道用示波器觀察什么？您要捕捉并觀察的信號其典型性能是什么？您的信號是否有復雜的特性？您的信號是重復信號還是單次信號？您要測量的信號過渡過程的帶寬，或者上升時間是多大？您打算用何種信號特性來觸發短脈沖、脈沖寬度、窄脈沖等？您打算同時顯示多少信號？您對測試信號作何種處理？
2.選擇示波器的核心技術差異：模擬（DRT）、數字（DSO）、還是數模兼合（DPO）
傳統的觀點認為模擬示波器具有熟悉的控制面板，價格低廉，因而總覺得模擬示波器 “ 使用方便 ” 。但是隨著 A/D 轉換器速度逐年提高和價格不斷降低，以及數字示波器不斷增加的測量能力和實際上不受限制的測量功能，數字示波器已獨領風騷。但是數字示波器顯示具有三維的缺陷、處理連續性數據慢等缺點，需要具有數模兼合技術的示波器，例 DPO 數字熒光示波器。
3.確定測試信號帶寬
帶寬一般定義為正弦波輸入信號幅度衰減到 -3dB 時的頻率，即幅度的70.7% 。帶寬決定示波器對信號的基本測量能力。如果沒有足夠的帶寬，示波器將無法測量高頻信號，幅度將出現失真，邊緣將會消失，細節數據將被丟失；如果沒有足夠的帶寬，得到的信號所有特性，包含響鈴和振鳴等都毫無意義。
4.A/D轉換器的采樣速率（或采樣速度）
單位為每秒采樣次數（ S/s ），指數字示波器對信號采樣的頻率。示波器的采樣速率越快，所顯示的波形的分辨率和清晰度就高，重要信息和事件丟失的概率就越小。
5.屏幕刷新率也稱為波形更新速度
所有的示波器都會閃爍，示波器每秒鐘以特定的次數捕獲信號，在這些測量點之間將不再進行測量，這就是波形捕獲速率，也稱屏幕刷新率，表示為波形數每秒（ wfms/s ）。一定要區分波形捕獲速率與A/D采樣速率的區別。采樣速率表示示波器在一個波形或周期內A/D采樣輸入信號的頻率 ; 波形捕獲速率則是指示波器采集波形的速度。波形捕獲速率取決于示波器的類型和性能級別，且有著很大的變化范圍。高波形捕獲速率的示波器將會提供更多的重要信號特性，并能極大地增加示波器快速捕獲瞬時的異常情況，如抖動、矮脈沖、低頻干擾和瞬時誤差的概率。
6.選用適當?shù)拇鎯?chǔ)深度，也稱記錄長度
存儲深度是示波器所能存儲的采樣點多少的量度。如果您需要不間斷的捕捉一個脈沖串，則要求示波器有足夠的存儲器以便捕捉整個事件。將所要捕捉的時間長度除以精確重現信號所須的采樣速率，可以計算出所要求的存儲深度。
7.根據需要選擇不同的觸發功能
示波器的觸發能使信號在正確的位置點同步水平掃描，使信號特性清晰。觸發控制按鈕可以穩定重復的波形并捕獲單次波形。
大多數用示波器的用戶只采用邊沿觸發方式，如果擁有其它觸發能力在某些應用上是非常有用的，特別是對新設計產品的故障查尋，先進的觸發方式可將所關心的事件分離出來，找出您關心的非正常問題，從而最有效地利用采樣速率和存儲深度。
