繼電器是一種常用的控制器件，它可以用較小的電流來控制較大的電流，用低電壓來控制高電壓，用直流電來控制交流電等，并且可以實現控制電路與被控電路之間的完全隔離，在電路控制、保護電路、自動控制和遠距離控制等方面得到廣泛應用。
繼電器的種類很多，包括電磁式繼電器、干簧式繼電器、壓電式繼電器、固態繼電器等。

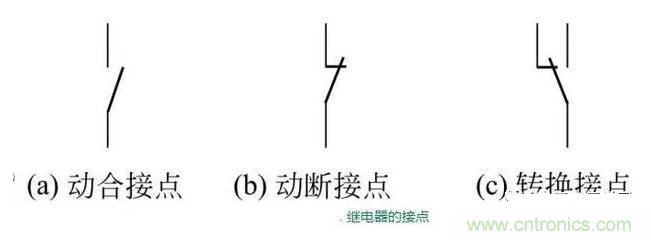

繼電器的節點形式分為動合節點、動斷節點、轉換節點三種。
一個繼電器可以有一組節點，也可以有若干組節點。這些節點可以是
動合節點、也可以是動斷節點、還可以是轉換節點。
在繼電器動作時，所有節點同時動作。
繼電器可以用萬用表電阻檔進行檢測，包括檢測繼電器的線圈合節點。
一、電磁繼電器的檢測
1、檢測繼電器線圈

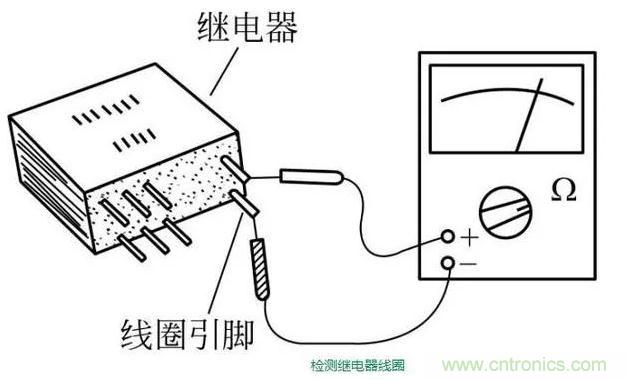

將萬用表置于“Rx100”或“Rx1k”檔，兩表筆（不分正、負）接繼電器線圈的兩個引腳，測量繼電器線圈的直流電阻，萬用表表針指示應該與該繼電器的線圈電阻基本相符。
如果表針指示阻值明顯偏小，說明繼電器線圈局部短路。如果表針指示阻值為零，說明繼電器線圈兩引腳間短路。如果表針指示阻值為無窮大，說明繼電器線圈已斷路。以上三種情況均說明該繼電器已損壞。
2、檢測繼電器節點

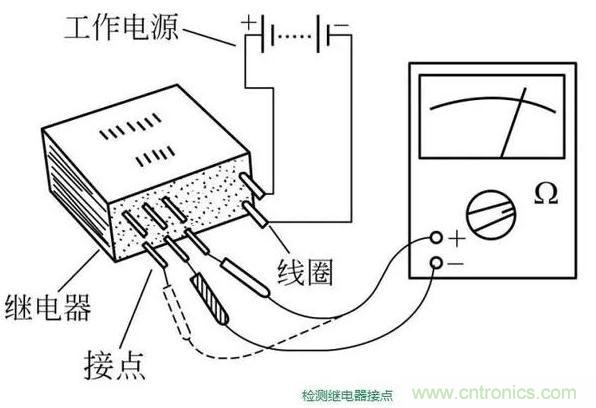

給繼電器線圈接上規定的工作電壓，用萬用表“Rx1K”檔，檢測節點的通斷情況。
當未給繼電器線圈加上工作電壓時，常開節點應不通，常閉節點應導通。當加上工作電壓時，應能聽到繼電器吸合聲，這時，常開接點應導通，常閉節點應不通，換節點應隨之轉換。否則，說明該繼電器損壞。對于多組節點繼電器，如果部分節點損壞，其余節點動作正常，則仍可使用。
二、檢測固態繼電器
固態繼電器簡稱SSR，是一種新型電子繼電器，它采用電子電路實現繼電器的功能，依靠光電耦合器實現控制電路與被控電路之間的隔離。固態繼電器分為直流和交流兩大類。
檢測固態繼電器時，將萬用表置于“Rx1K”檔，分別檢測其輸入部分和輸出部分。
1、檢測輸入部分

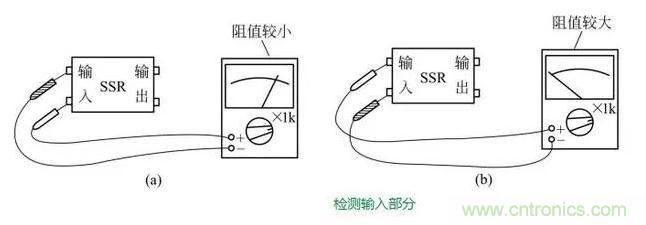

檢測固態繼電器輸入部分如下圖所示，用萬用表測量固態繼電器輸入端兩引腳之間的正反向電阻，其正向阻值較小，反向阻值較大。
2、檢測輸出部分

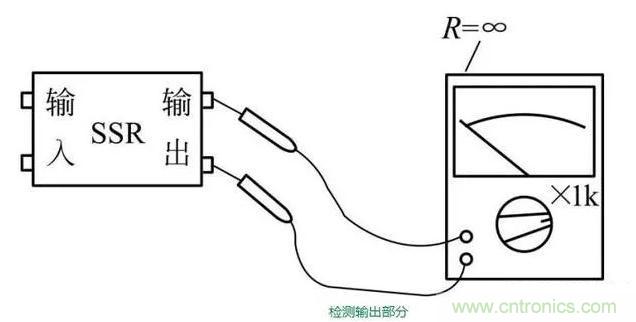

檢測固態繼電器輸出部分如下圖所示，用萬用表測量固態繼電器輸出端兩引腳之間的正、反向電阻，均應為無窮大。
3、動態檢測固態繼電器

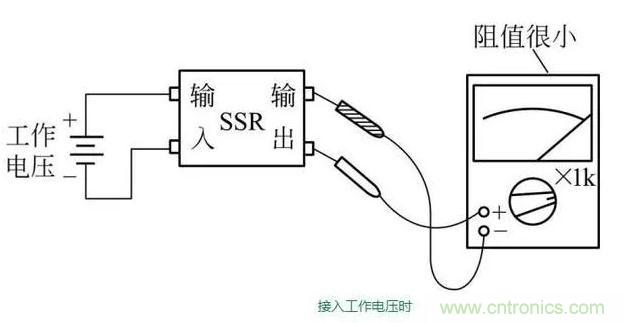

在上一步檢測的基礎上，給固態繼電器輸入端接入規定的工作電壓，這時固態繼電器輸出端兩引腳之間應該導通，萬用表表針指示阻值很小。
斷開固態繼電器輸入端的工作電壓后，其輸出端兩引腳之間應截止，萬用表表針指示為無窮大。
