【導讀】對于菜鳥來說，電子元器件擺放可是一大問題，一個元器件往往不起眼但是在電路中發揮的作用不容小視。一個旁路電容能夠促進電源信號的完整性，對系統穩定很重要。讓專家給你支支招，教你電路中不同旁路電容的擺放秘訣。
旁路電容是指，能夠?qū)⒏叩皖l電流參雜交流電中的高頻過濾出來的電容，簡單來說，旁路電容就是將電路輸入信號中的高頻噪聲作為了過濾對象。
高頻旁路電容
合適的擺放位置對于高頻電容（0.001~0.1低電感陶瓷電容）來說很重要。設計者必須減小電容到器件電源管腳的導線長度，以減小電感。這個路徑包括流經地平面或電源平面（Vccint/Vccio）的路徑，在這些銅箔平面上，每英寸的電感大約1nH。旁路電容的過孔必須直接穿到地層，Vccint或Vccio層。

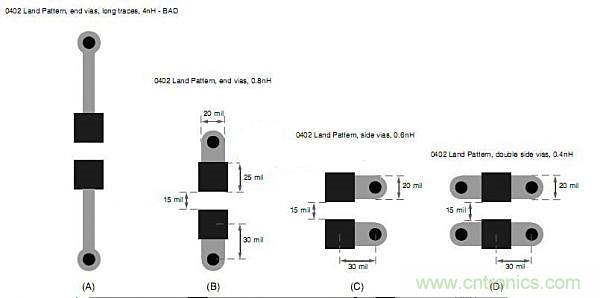

需要注意的是，導線、過孔和焊盤都將影響寄生電感。
圖1
圖2
中頻/低頻旁路電容
其他種類的電容（47~100uF中頻電容、470~3300uF低頻電容）都是這些尺寸比較大的電容，它們能放在板子的任何地方，但無論如何都要盡可能靠近芯片器件。
總的來說，高頻的旁路電容和管教之間的距離應該保持在1cm之內，而這些管腳中的中頻電容必須與管腳保持小于3cm的距離。
