【導讀】本文設計建立在嵌入式USB主機系統上，實現了USB協議中的Mass Storage類協議和精簡的FAT文件系統。實現了對U盤文件數據的讀寫功能，從而完成文件操作等響應功能。
應用領域背景
隨著自動化技術的不斷發展，各種各樣的嵌入式控制器獲得了日益廣泛的應用。一些傳統的輸入輸出設備已經為新型的大容量、智能化的輸入輸出設備所取代。U盤以其容量大、體積小、價格便宜的眾多優點成為了最新的移動存儲設備。目前在個人計算機上U盤已經取代了傳統的軟盤成為廣泛使用的移動存儲介質。
工業現場一般都需要數據采集器來完成各類數據采集任務。在很多實際應用中，往往要求數據采集器具有工作可靠、成本低廉、操作簡單、數據便于收集和計算機分析等特點。如果能在嵌入式數據采集系統中實現USB主機功能，那么嵌入式數據采集器就能像PC機一樣方便靈活地利用U盤這類USB存儲設備進行數據存儲。但是U盤和其他的USB設備一樣。是通過PCI總線與PC機內部的數據總線相接，實現數據的傳送，這樣在一些相對簡單的微控制器中將無法實現對U盤的操作。本設計所實現的模塊就是為了將U盤應用在PC機不適合的場所而設計的。
設計摘要
針對現在U盤無法脫離PC機使用的局限性，工業現場許多嵌入式系統沒有提供USB接口和文件系統操作功能，本模塊使用PIC32 Starter KitsⅡ通過RS232接口實現現有嵌入式系統對U盤的操作。包括數據文件的寫入、讀取以及文件目錄的創建和刪除等。
系統框圖

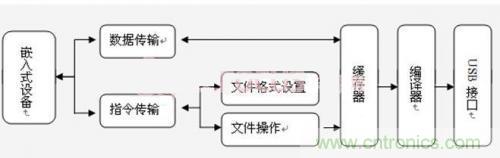

本系統硬件主要包括PIC32 Starter KitsⅡ?yàn)橹醒肟刂破鳎琔SB設備如U盤等為數據存儲設備，嵌入式設備為一些工控設備。其系統框圖如圖1所示。
圖1：系統架構圖
本系統軟件工作流程如圖2，可以執行各種規定的操作，如：打開、新建、刪除文件等。USB接口系統PIC32 Starter KitsⅡ是整個系統的核心，用來控制USB總線接口和U盤進行命令和數據交換。它可以被看作是一個硬件、固件和軟件的綜合體。
圖2：工作流程圖
[page] 系統原理和技術特點
系統原理：
本設計采用PIC32 Starter KitsⅡ作為主機系統，并采用MAX3232芯片設計3.3V到5V電平轉換電路構成整個系統的硬件體系。
主要特性
1、最高可達到1.5 DMIPS/MHz 的性能
2、可編程預取高速緩存存儲器，以增強閃存中的執行效率
3、16位指令模式（MIPS16e），用于緊湊型代碼
4、帶有63個優先級的向量中斷控制器
5、可編程的用戶和內核工作模式
6、可對外設寄存器執行原子級位操作（單周期）
7、乘法/除法單元，最高指令發出速率為每個時鐘一條32 × 16 乘法指令
8、高速M(fèi)icrochip ICD 端口，具有基于硬件的非侵入式數據監視和應用程序數據流功能
9、EJTAG調試端口，支持廣泛的第三方調試、編程和測試工具
10、指令控制的功耗管理模式
11、5 級流水線指令執行
12、內部代碼保護，以幫助保護知識產權

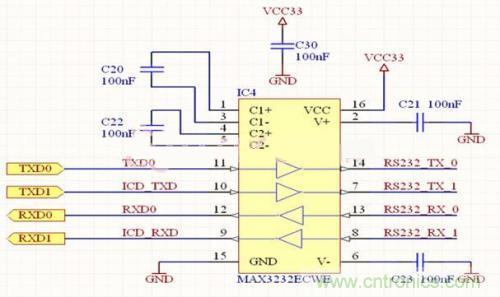

如圖3電平轉換電路原理圖，實現3.3V到5V的電平轉換，實現RS232通信。
圖3：電平轉換電路原理圖
技術特點：
1、直接嵌入用戶系統，不必了解USB協議
2、兼容大容量U盤
3、支持USB2.0接口協議
4、多種RS232串口波特率：115200/9600bps等
5、支持文件系統： FAT32
6、直接創建Word、 Excel、二進制等各種類型文件
7、能對文件及文件目錄進行創建、更名、刪除及移動等操作
軟件流程介紹

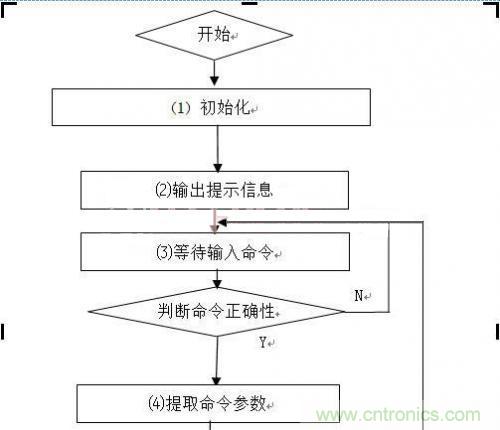

圖4：軟件流程
