【導讀】作為蘋果最新發布會亮點之一的iPad Air已經面向全球正式開售，窄邊框的設計以及更輕薄的機身讓人眼前一亮，而iPad Air的內部設計又有什么樣的改變呢？著名拆解網站將iPad Air進行了拆解，一起來看看iPad Air的精湛做工吧！

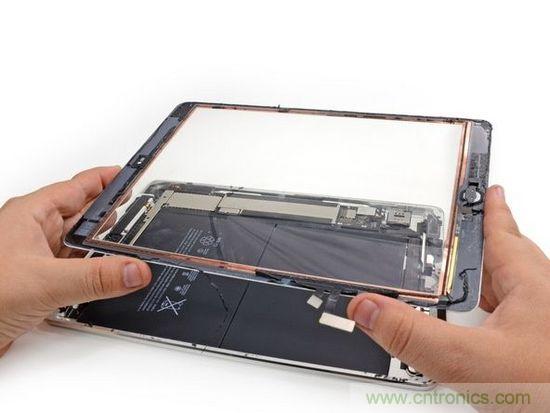

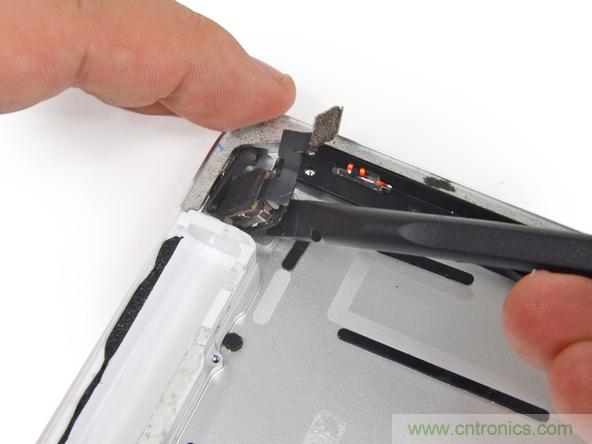

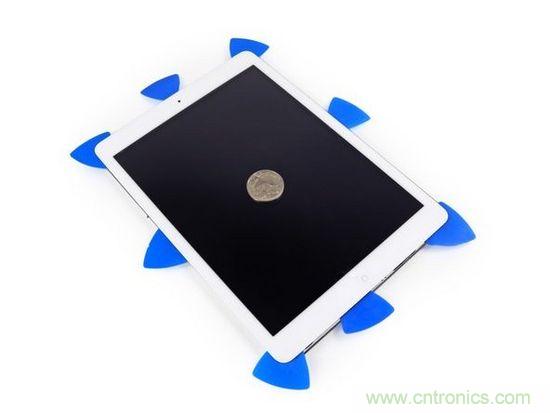

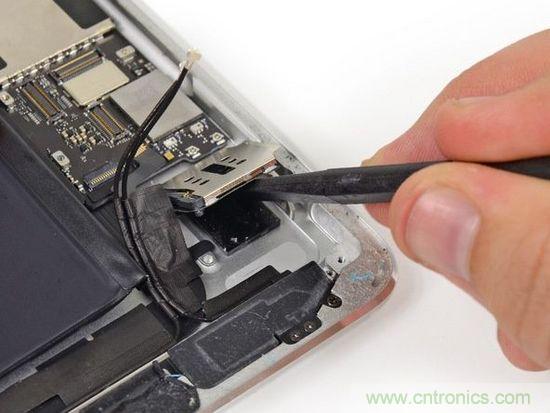

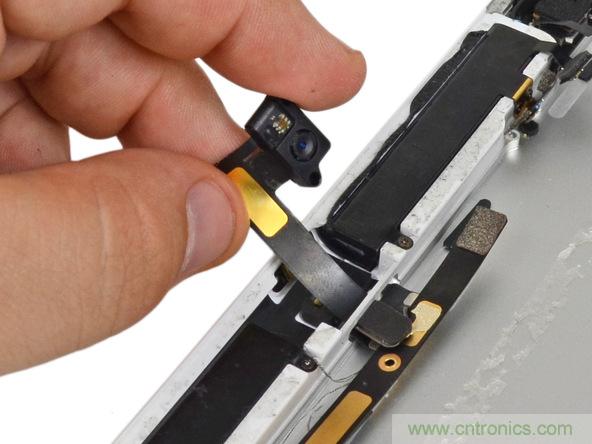

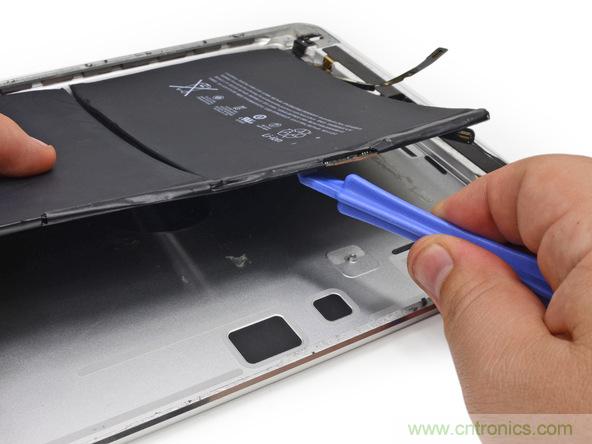

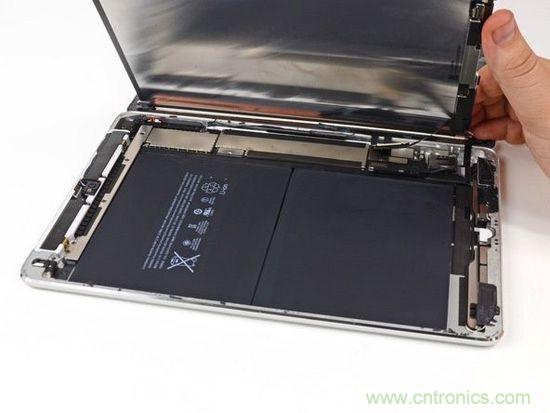

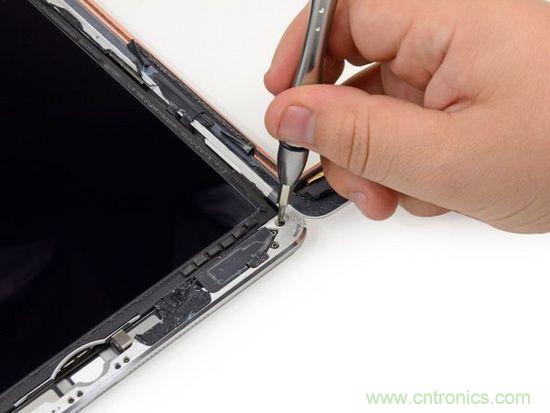

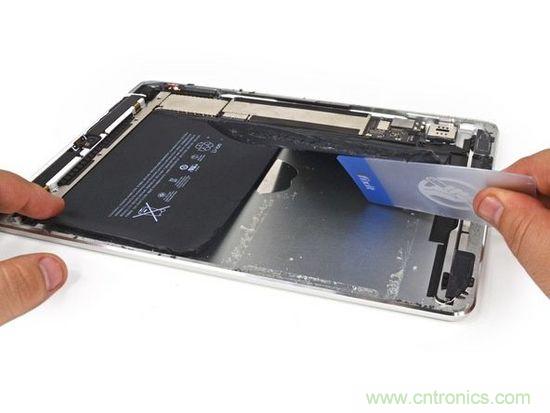

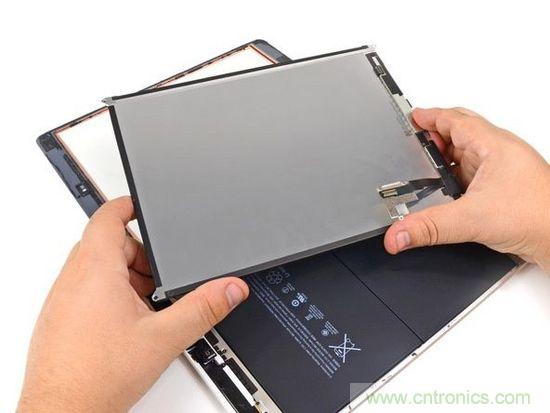

iPad Air的具體參數這里就不累述了，直接看拆解圖片吧！

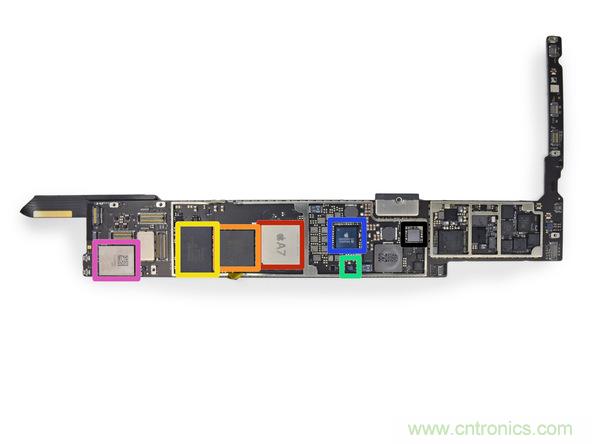

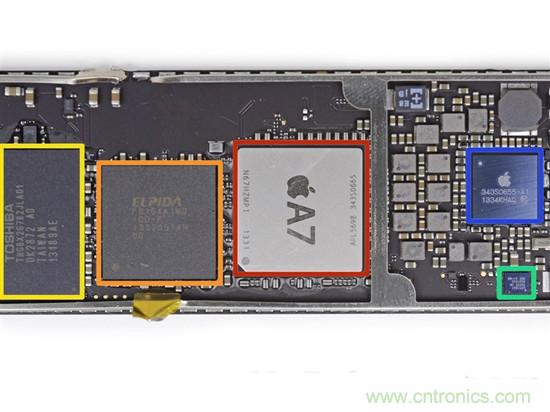

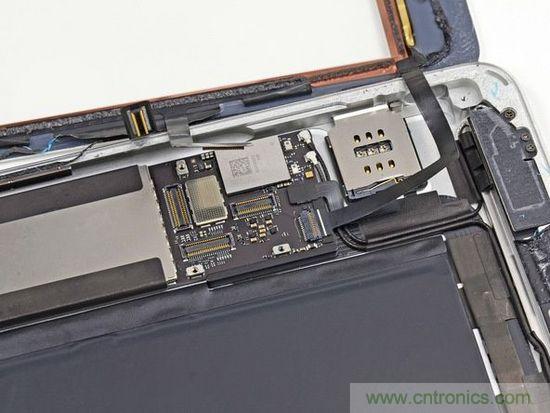

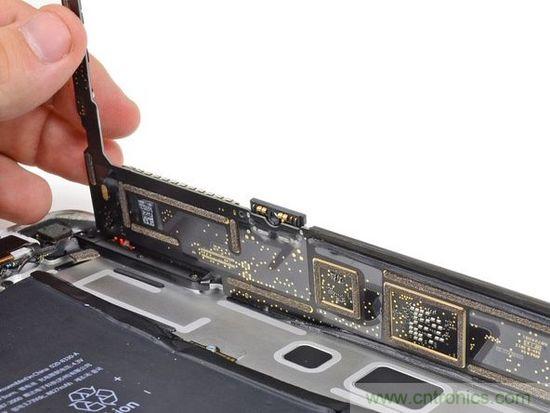

主板上面主要的芯片有：
紅色：APL5698 A7 SoC處理器
橙色：爾必達F8164A1MD 1GB LPDDR3內存顆粒
黃色：東芝THGBX2G7B2JLA01 16GB NAND閃存顆粒
綠色：NXP LPC18A1 M7協處理器
藍色：蘋果343S0655-A1
粉色：USI 339S0213 Wi-Fi模塊
黑色：蘋果338S1116 Cirrus音頻編碼器
主板芯片近照。

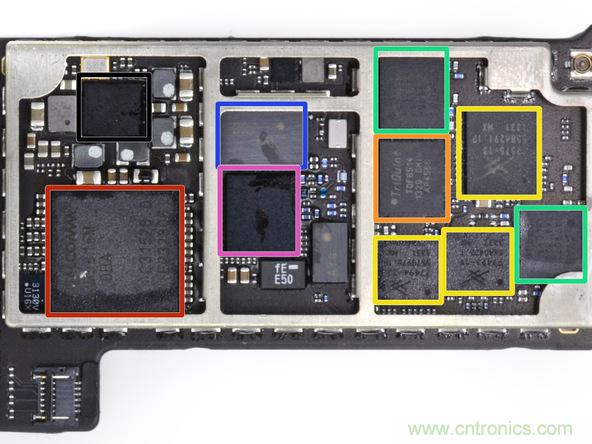

主板尾部是RF射頻相關零件。
紅色：高通M9615M LTE基帶（整合128MB RAM）
藍色：227 LG
綠色：兩個Avago A79 LTE RF功率放大器雙工器
粉色：高通WTR1605L收發器
橙色：TriQuint TQF6514 RF功率放大器
黃色：三個Skyworks SKY77 LTE RF功率放大器雙工器

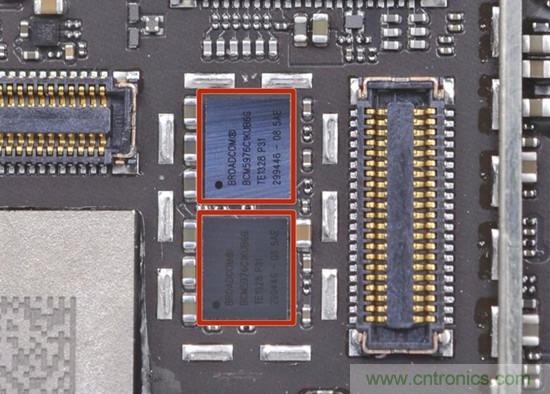

紅框拆開是一對博通BCM5976C1KUB6G觸摸傳感器。

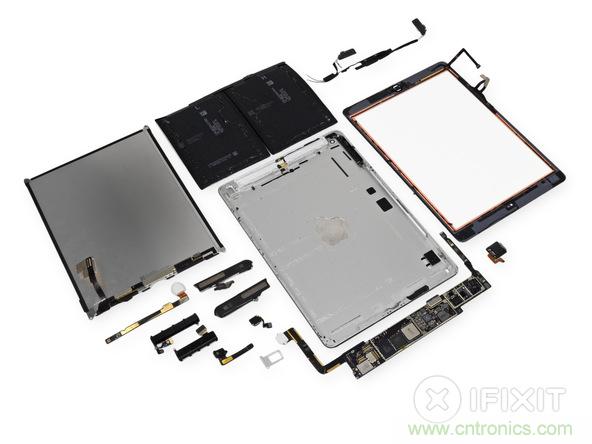

拆解到這里就結束了，專業給出的可維修指數2分（滿分10分，10分最易）。
