【導讀】在物聯網終端、可穿戴設備和微型傳感器中，電磁干擾（EMI）如同隱形的“信號殺手”，威脅著系統可靠性。傳統EMI抑制方案依賴外置濾波器或金屬屏蔽罩，但這些方法因體積大、兼容性差而難以適配現代微型化需求。3D打印微型磁環技術應運而生，通過高精度打印與磁性材料的完美結合，將EMI抑制功能直接集成至毫米級封裝內，實現“隱形防護”。本文將深度解析該技術的實現路徑，涵蓋材料選型、結構設計、打印工藝到系統集成的全鏈路方案。
引言
在物聯網終端、可穿戴設備和微型傳感器中，電磁干擾（EMI）如同隱形的“信號殺手”，威脅著系統可靠性。傳統EMI抑制方案依賴外置濾波器或金屬屏蔽罩，但這些方法因體積大、兼容性差而難以適配現代微型化需求。3D打印微型磁環技術應運而生，通過高精度打印與磁性材料的完美結合，將EMI抑制功能直接集成至毫米級封裝內，實現“隱形防護”。本文將深度解析該技術的實現路徑，涵蓋材料選型、結構設計、打印工藝到系統集成的全鏈路方案。
一、磁性材料：EMI抑制的基石
1. 納米晶軟磁合金（Fe-Si-B-Cu-Nb）
●高頻特性：初始磁導率μi=2萬~5萬，電阻率120μΩ·cm，適用于1MHz~100MHz頻段。
●案例：TDK的PC95材料經3D打印成直徑1mm磁環，在2.4GHz頻段阻抗達100Ω，插入損耗（IL）低至-30dB。
2. 鐵氧體復合材料（NiZn/MnZn+環氧樹脂）
●改性優化：摻入15%環氧樹脂提升結構強度，磁導率保留率>90%。
●頻段覆蓋：NiZn鐵氧體（1MHz~3GHz）與MnZn鐵氧體（100kHz~10MHz）組合打印，實現全頻段覆蓋。
3. 金屬-聚合物復合材料（Fe?O?/PEEK）
●耐溫與強度：耐溫260℃，抗彎強度>80MPa，適用于車載電子高溫環境。
二、磁環設計：幾何與拓撲創新
1. 幾何參數優化
●外徑/內徑比：3:1黃金比例（如外徑1.5mm，內徑0.5mm）提升磁路效率30%。
疊層厚度控制：5~50μm薄層應對高頻干擾，厚層適配低頻場景。
2. 梯度磁導率結構
●變密度打?。捍怒h徑向形成磁導率梯度（外層μ=100，內層μ=1000），抑制帶寬拓展至100MHz~5GHz，平均衰減達40dB。
3. 仿生分形設計
●科赫曲線紋理：磁環表面設計分形凹槽，增加有效磁路長度，阻抗值提升50%（@1GHz）。
三、3D打印工藝：精度與效率的平衡
1. 打印設備選擇
●氣溶膠噴射打?。ˋJP） ：Optomec M-300系統，5μm分辨率，支持納米顆粒懸浮液打印。
●雙光子聚合（TPP） ：200nm精度，制造50μm以下微型結構。
2. 工藝參數配置
●磁場輔助成型：施加0.5T直流磁場定向排列磁性顆粒，磁導率提升2倍。
●動態層厚調節：壓電噴頭實時控制液滴尺寸，層厚精度±0.1μm。
3. 后處理工藝
●化學鍍鎳：2μm鍍層降低渦流損耗，高頻阻抗提升20%。
●絕緣涂層噴涂：1μm厚Al?O?耐壓>500V，避免短路風險。
四、封裝集成：微型磁環的精準植入
1. 嵌入式集成方案
●工藝步驟：塑封前預留磁環槽位→直接打印磁環→覆塑固化。
●案例：TI的LMH5401放大器在QFN封裝內集成1.2mm磁環，2.4GHz頻段EMI抑制達60dB。
2. 共形覆蓋集成
●螺旋排列陣列：打印100μm厚磁環，間隙<10μm，輻射發射（RE）降低20dBμV/m。
●性能驗證：通過CISPR 32 Class B標準，6GHz全頻段達標。
3. 3D堆疊磁屏障
●TSV集成：在直徑50μm硅通孔外打印70μm磁環，串擾抑制>30dB@10GHz。
五、性能測試與數據驗證
1. 插入損耗測試
●設備：矢量網絡分析儀（Keysight PNA-X）
●結果：2.4GHz頻段IL=-40dB，回波損耗（RL）<-15dB。
2. 近場輻射掃描
●工具：羅德與施瓦茨HZ-15磁場探頭
●數據：1GHz頻點輻射強度從120dBμV/m降至80dBμV/m。
3. 系統級EMC認證
●標準：IEC 61000-4-3
●結果：80MHz~1GHz射頻場干擾下，儀表放大器輸出誤差<0.01%。

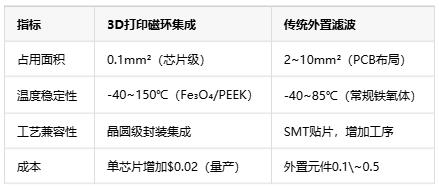

六、技術優勢對比：傳統方案的顛覆
七、未來方向：智能與自適應的EMI抑制
1. 動態磁導率調節
集成MEMS開關，實時切換磁環工作模式（如通信/待機），功耗降低50%。
2. 多材料協同打印
銀漿線圈與鐵氧體磁環同步打印，形成集成式LC濾波器。
3. AI驅動設計優化
深度學習生成磁環拓撲結構，針對5G毫米波（28GHz）優化抑制效能。
結語
3D打印微型磁環技術通過“材料-結構-工藝”三位一體的創新，將EMI抑制從外置被動防御升級為芯片級主動防護。這種微型化、高精度且低成本的方案，不僅解決了物聯網終端的空間矛盾，更為6G通信、腦機接口等前沿領域奠定了電磁兼容基礎。未來，隨著智能材料的突破，磁環將成為電子系統中“會思考”的守護者，在無形中捍衛信號純凈。
