【導讀】在電氣控制系統的“神經末梢”，按鈕開關作為最直接的人機交互界面，其可靠性直接關乎整個系統的安全與效率。隨著工業自動化與智能化的發展，對按鈕開關的性能、壽命和適應性提出了更高要求。本文將深入解析按鈕開關的工作原理、技術演進，并結合最新標準與市場數據，為工程師提供一份從理論到實踐的選型與應用指南。
引言
在電氣控制系統的“神經末梢”，按鈕開關作為最直接的人機交互界面，其可靠性直接關乎整個系統的安全與效率。隨著工業自動化與智能化的發展，對按鈕開關的性能、壽命和適應性提出了更高要求。本文將深入解析按鈕開關的工作原理、技術演進，并結合最新標準與市場數據，為工程師提供一份從理論到實踐的選型與應用指南。
一、 按鈕開關：定義、結構與核心工作原理
按鈕開關是一種通過人力操作驅動機構，以實現電路接通或分斷的主令電器。它結構簡單，但應用極其廣泛，主要用于在控制電路中手動發出指令，以控制接觸器、繼電器、電磁起動器等器件。
其典型結構包括按鈕帽、復位彈簧、動觸頭、靜觸頭和外殼。根據觸點的初始狀態，主要分為兩種類型：
●常開觸點：未動作時斷開，按下按鈕時接通。
●常閉觸點：未動作時接通，按下按鈕時斷開。
按鈕開關的核心工作原理基于彈簧和觸點的機械動作。在未操作狀態下，常閉觸點閉合，常開觸點斷開。當施加按下動作時，內部機構克服彈簧力，使動觸點移動，實現常閉觸點斷開、常開觸點閉合，從而改變電路狀態。釋放后，在復位彈簧的作用下，觸點和按鈕帽恢復到初始位置。
二、 多元化分類：適應不同場景的按鈕開關類型

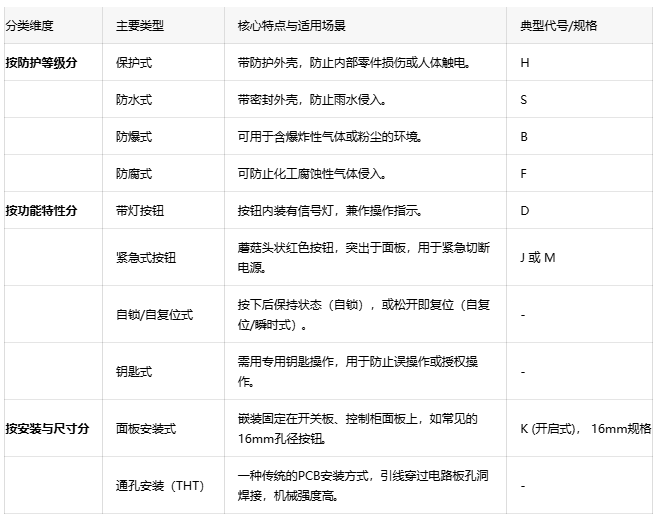

根據防護要求、功能特性和安裝方式，按鈕開關衍生出多種類型，以滿足從普通環境到惡劣工況的不同需求。以下表格歸納了主要類型及其特點：
三、 關鍵參數與工程選型指南
在項目中正確選型按鈕開關，是確保設備長期穩定運行的關鍵。以下是工程師需重點考量的核心參數：
1. 電氣參數：
●額定電壓與電流：這是開關的基準工作條件。例如，通用型按鈕通常用于交流440V以下、電流5A以內的控制電路。而工業重型按鈕可處理高達20A甚至更高的電流。2024年更新的國家標準GB/T 9536.1-2024規范了電壓不超過480V、電流不超過63A的機電開關總則。
●觸點配置：如單刀單擲（SPST）、單刀雙擲（SPDT）、雙刀雙擲（DPDT）等，決定了開關能控制的電路路徑數量。
2. 機械與環境參數：
●機械壽命與電氣壽命：分別指無負載和額定負載下的可操作次數。高品質開關的機械壽命可達百萬次以上。
●防護等級：IP（Ingress Protection）等級定義了防塵防水能力。例如，IP65代表“防塵”和“防低壓噴水”，適用于多數工業環境。
●操作力與行程：影響操作手感，需根據人機工程學和應用場景選擇。
●工作溫度范圍：確保開關在設備工作環境的極端溫度下仍能正常操作。
3. 安全與合規性：
●在選型時，必須確認產品符合目標市場的安全標準和認證，如中國的CCC、歐盟的CE/VDE、北美的UL/cUL等。對于家用和類似用途的電子控制裝置（如智能開關），還需參考GB/T 16915.2-2024等專項標準。
四、 應用領域與行業發展趨勢
按鈕開關的應用幾乎滲透所有工業與民用領域。
●工業自動化：在機床、生產線控制柜中作為啟停、模式切換的主令元件，要求高可靠性與長壽命。
●消費電子與電器：家電、辦公設備上的電源和功能鍵，趨向小型化、輕觸化和高顏值設計。
●汽車與交通：車輛儀表盤、控制面板的按鈕，需耐受震動、寬溫變化。
●新興智能領域：在智能家居面板、物聯網設備中，金屬按鈕開關因其耐用性和質感受到青睞。
根據市場分析，金屬按鈕開關等領域正在持續增長，特別是在通信設備、高端家電和工業領域。同時，通孔安裝按鈕開關在全球市場仍占有一席之地，應用在汽車、航空航天等對連接可靠性要求極高的場合。未來，隨著技術發展，集成傳感功能、狀態反饋、無線連接的智能按鈕開關將成為重要趨勢。
結論
按鈕開關雖小，卻是連接人與復雜電氣系統的關鍵橋梁。深入理解其工作原理，綜合考慮電氣性能、機械特性、環境適應性與安全標準進行精準選型，是每一位電氣與控制工程師的基本功。隨著技術的進步，按鈕開關正朝著更高性能、更智能化、更人性化的方向演進，持續為各行各業的安全高效運行提供堅實保障。
