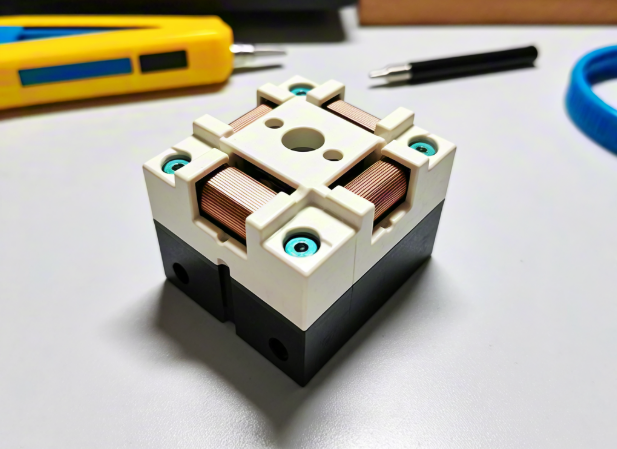

1. 磁保持繼電器的核心原理與結構
▌工作原理：脈沖驅動與磁保持機制
磁保持繼電器基于磁路雙穩態設計，由線圈、永磁體、銜鐵和觸點組成。當線圈通入極性脈沖時，產生的磁場與永磁體耦合，驅動銜鐵動作；脈沖結束后，永磁體提供的磁吸力使觸點保持原位，無需持續供電。例如，DFRobot的磁保持繼電器模塊僅需2ms脈沖即可切換狀態，靜態功耗低至0.73mA（5V）。
▌關鍵結構：高耐壓與緊湊化設計
●磁路系統：采用H型銜鐵橋式磁路或雙固定架結構（如廈門宏發的專利設計），通過優化軛鐵與磁鋼尺寸提升吸力效率。
●絕緣設計：為滿足高耐壓需求（如2500V d.c.），采用陶瓷絕緣子底座與安全間隙設計，確保介質耐壓強度。
●觸點材料：銀氧化錫（AgSnO?）觸點可承載10A以上電流，接觸電阻≤100mΩ，壽命超100萬次。
2. 磁保持繼電器vs普通繼電器：特性與優勢對比
特性維度 磁保持繼電器 普通繼電器
功耗機制 脈沖驅動，零靜態功耗 需持續通電維持狀態
響應速度 動作時間≤8ms 通常更快（機械結構簡單）
壽命 機械壽命>100萬次 通常低于磁保持繼電器
狀態保持 斷電后狀態不變 斷電后恢復原位
抗干擾性 耐沖擊與振動 受機械振動影響較大
成本 較高（結構復雜） 較低
核心優勢：
●節能性：智能電表中應用可降低95% 的線圈能耗；
●高可靠性：平衡力結構與磁保持機制適應-40℃~85℃寬溫范圍；
●緊湊化：雙層雙路設計（如文獻中的新型結構）減少30% 安裝空間。
3. 應用領域：從智能電網到新能源
●智能電表：依托零功耗保持特性，成為國網/南網標準方案，支持電費控制與遠程斷送電。
●新能源汽車：高壓電池管理系統（如2500V耐壓繼電器）用于直流負載隔離。
●工業自動化：在PLC控制中替代接觸器，承載10A~150A電機負載。
●智能家居：磁保持繼電器模塊用于燈光控制、智能插座，通過脈沖信號實現狀態切換。
●航空航天：微型TO-5封裝繼電器（如JMW-1MA）滿足宇航設備抗沖擊與低功耗要求。
4. 選型適配：工程師實用指南
▌關鍵參數計算
●脈沖寬度：需≥4ms（推薦5~10ms），避免短脈沖導致誤動作；
●負載能力：按1.5倍裕量選擇觸點電流，例如10A負載需選16A型號；
●絕緣耐壓：高濕環境下需保留20% 耐壓余量。
▌驅動電路設計
●使用專用驅動芯片（如DFR0996模塊）生成正反向脈沖，防止線圈同時通電；
●并聯RC緩沖電路抑制觸點電弧，延長壽命。
▌兼容性考量
●PCB布局：雙層板即可滿足基本絕緣，無需多層板；
●電磁兼容：選擇內置擴頻技術的型號（如ADuM5020），通過CISPR 22 B類輻射標準。

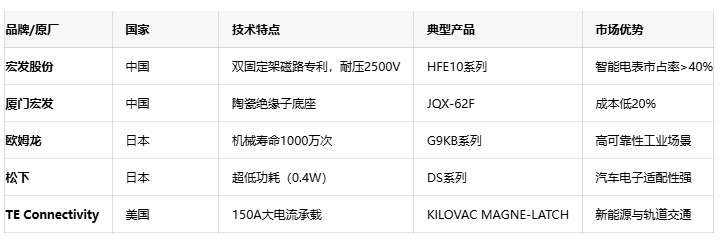

5. 國內外品牌競爭力分析
國產化進展：宏發、廈門宏發等企業通過陶瓷絕緣子與磁路優化，在耐壓與壽命指標上比肩國際品牌，且成本低20%~30%。
6. 未來趨勢
磁保持繼電器正向高頻化、微型化、智能化演進：
●高頻響應：Modelica仿真模型優化動態特性，動作時間縮短至5ms以內；
●集成化：如ADuM5020將隔離電源與驅動集成，減少40% 外部元件；
●新材料：氮化鋁陶瓷基底提升散熱能力，支持150℃ 結溫運行。
結語
磁保持繼電器憑借其零功耗保持、高可靠性及緊湊結構，已成為智能電網與工業自動化的核心控制元件。國產廠商在耐壓技術與成本控制上的突破，正加速替代進口產品，為工程師提供更優性價比選擇。
