在現代電子系統的精密舞臺上，兩類關鍵“演員”——儀表放大器（In-Amp）與功率放大器（Power Amp）——扮演著截然不同卻都不可或缺的角色。它們雖共享“放大”之名，但設計哲學、核心任務與應用疆域存在本質差異。理解這種差異，是工程師為系統挑選“最佳配角”的關鍵。
一、核心使命與設計架構：精度與力量的分野
1. 儀表放大器：微弱信號的“高保真捕手”
●使命核心： 專為精確提取并放大疊加在強大共模噪聲（如工頻干擾）背景下的微弱差分信號而生。目標不是提供功率，而是提供無與倫比的精度、穩定性和抗噪能力。
●架構精髓： 經典的三運放結構是其靈魂所在。輸入級采用兩個同相放大器提供超高輸入阻抗，避免對信號源造成負載效應；中間差分放大器精準放大輸入級輸出間的電壓差。這種結構天然賦予其卓越的共模抑制能力。
●關鍵特性聚焦：
●超高共模抑制比 (CMRR)： 衡量抑制共模噪聲的核心能力，典型值可達80dB至120dB甚至更高，是其在嘈雜環境中鎖定微弱差分信號的“金鐘罩”。
●高輸入阻抗： 通常為GΩ級別，汲取信號源的電流極小，避免信號衰減（如生物電信號、傳感器輸出）。
●低失調電壓與低溫漂： 確保放大微小直流或低頻信號時的長期精度（如應變片、熱電偶）。
●低噪聲： 內部噪聲（電壓噪聲、電流噪聲）極低，避免淹沒本就微弱的待測信號。
●增益精確且易于設置： 增益通常由單個高精度電阻設定，精度高、溫漂小。
2.功率放大器：能量的“強力引擎”
●使命核心： 核心目標是高效地將輸入信號電壓/電流轉換為足夠大的輸出功率，以驅動低阻抗負載（如揚聲器、電機、天線、繼電器），使其有效工作。關注點是功率容量、效率和負載驅動能力。
●架構多樣性： 結構變化豐富，如經典的甲類（A）、乙類（B）、甲乙類（AB）、丁類（D，開關式）等。設計重點在于輸出級的大電流處理能力、低輸出阻抗、散熱效率和失真控制。
●關鍵特性聚焦：
●高輸出功率： 核心指標，瓦特（W）至千瓦（kW）級不等，滿足驅動負載的能量需求。
●低輸出阻抗： 確保功率能高效傳輸給負載（通常4Ω/8Ω揚聲器），減少損耗。
●高效率： 尤其在大功率應用中至關重要（如丁類功放效率可達90%以上），減少能源浪費和發熱。
●散熱能力： 大功率轉換必然伴隨發熱，散熱設計（散熱片、風扇）是功放可靠性的基石。
●總諧波失真 (THD)： 衡量輸出信號波形相對于輸入信號的保真度，是音質或控制精度的關鍵指標。
二、關鍵參數對比：量化差異

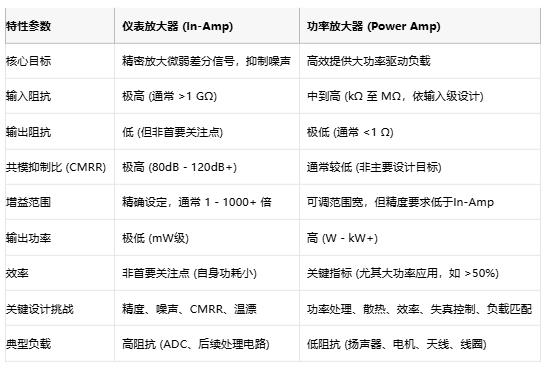

下表清晰呈現了兩者在關鍵性能指標上的顯著差異：
三、應用疆域：各領風騷
●截然不同的特性，自然導向涇渭分明的應用場景：
●儀表放大器的王國：精密測量與傳感
●工業傳感器信號調理： 應變片、壓力傳感器、稱重傳感器、熱電偶、RTD（微弱mV輸出，存在共模干擾）。
●生物醫學儀器： 心電圖(ECG)、腦電圖(EEG)、肌電圖(EMG)等生物電信號采集（極其微弱，uV級，高噪聲環境）。
●精密儀器儀表： 高精度數據采集系統(DAQ)、萬用表、分析儀器前端。
●有源電橋電路： 提供精確的激勵和檢測放大。
●低邊/高邊電流檢測： 放大分流電阻上的微小壓降，存在高共模電壓。
●功率放大器的戰場：能量驅動與控制
●音頻系統： 驅動揚聲器（Hi-Fi、PA系統、耳機放大）。
●無線通信： 射頻功率放大器(RF PA)，驅動天線發射信號。
●電機控制： 驅動伺服電機、步進電機的線圈繞組。
●電源管理： 線性穩壓器的調整管驅動（雖然效率低）、開關電源控制。
●執行器驅動： 驅動繼電器、電磁閥、壓電陶瓷等負載。
●測試設備： 作為程控電源或大電流/電壓信號源。
四、優勢分析：揚長避短
●儀表放大器的“精”之道：
●抗噪之王 (高CMRR)： 在強電磁干擾、工頻噪聲環境中提取真實差分信號的終極武器。
●微伏世界探秘 (高精度/低噪聲)： 對微弱信號進行不失真的精細放大，是精密測量的基石。
●無擾之觸 (高輸入阻抗)： 對高內阻傳感器信號幾乎零損耗接入。
●穩定之錨 (低失調/低溫漂)： 保證長期測量的一致性和可靠性。
●功率放大器的“力”之勢：
●能量洪流 (高輸出功率)： 將控制信號轉化為驅動物理世界負載所需的強勁能量。
●強力掌控 (低輸出阻抗)： 牢牢“抓住”低阻負載，實現高效功率傳輸和有效控制。
●綠色動力 (高效率)： 在大功率應用中顯著降低能耗和發熱，提升系統能效比和可靠性（尤其開關功放）。
●驅動萬象 (負載適應性)： 設計可適配從感性（電機、繼電器）到容性（壓電）再到阻性（揚聲器）的各種負載。
五、選型考量：沒有最好，只有最合適
在工程設計中，選擇儀表放大器還是功率放大器，絕非優劣之爭，而是需求匹配之選：
1. 問信號： 信號極其微弱（uV/mV級）？存在強共模干擾？需要超高精度和穩定性？——儀表放大器是首選。
2. 問負載： 需要驅動揚聲器、電機、線圈等低阻負載？需要輸出瓦特級以上的功率？——功率放大器是不二法門。
3. 問系統位置： 處于信號鏈最前端（傳感器接口）？——優先考慮儀表放大器的精密特性。處于信號鏈最終端（執行器驅動）？——功率放大器當仁不讓。中間可能需要電壓放大級（運放），但非功率驅動。
結語：協作共譜技術華章
儀表放大器與功率放大器，一個專注于信號世界的精微探測與純凈提純，一個致力于物理世界的能量轉換與強力驅動。它們是電子工程師手中應對不同挑戰的“精密手術刀”與“強力引擎”。深刻理解其原理差異、性能邊界與應用場景，是構建高性能、高可靠性電子系統的關鍵基石。在日益復雜的智能系統中，它們常協同工作：儀表放大器精心拾取并初步放大來自傳感器的微弱信息，經過處理，最終由功率放大器將決策轉化為驅動執行機構的澎湃之力，共同奏響感知世界、驅動未來的技術交響曲。
