【導讀】隨著美國能源政策推動白熾燈全面退市，LED憑借25,000小時超長壽命（UL認證數據）及多樣化適配能力成為主流照明方案。然而，傳統三端雙向可控硅（TRIAC）調光器面臨新的技術壁壘：LED負載電流僅為白熾燈的1/10，導致TRIAC閉鎖電流（典型值50mA）與維持電流（典型值10mA）難以穩定觸發，引發調光閃爍或啟動失效。四端雙向可控硅（Quadrac）通過集成緩沖電路與觸發二極管，將有效工作電流下探至5mA（IEC 60669標準），在保留傳統調光架構的同時，實現LED燈具無級調光兼容性，推動智能照明系統平滑升級。
隨著美國能源政策推動白熾燈全面退市，LED憑借25,000小時超長壽命（UL認證數據）及多樣化適配能力成為主流照明方案。然而，傳統三端雙向可控硅（TRIAC）調光器面臨新的技術壁壘：LED負載電流僅為白熾燈的1/10，導致TRIAC閉鎖電流（典型值50mA）與維持電流（典型值10mA）難以穩定觸發，引發調光閃爍或啟動失效。四端雙向可控硅（Quadrac）通過集成緩沖電路與觸發二極管，將有效工作電流下探至5mA（IEC 60669標準），在保留傳統調光架構的同時，實現LED燈具無級調光兼容性，推動智能照明系統平滑升級。
圖1
三端雙向可控硅是交流電調光控制的核心。調光器中使用的三端雙向可控硅通常被設計用于白熾燈負載，這種負載在穩定狀態和初始高浪涌電流下都具有高額定電流，并且在燈絲斷裂時會產生非常高的壽命終止浪涌電流。
圖2

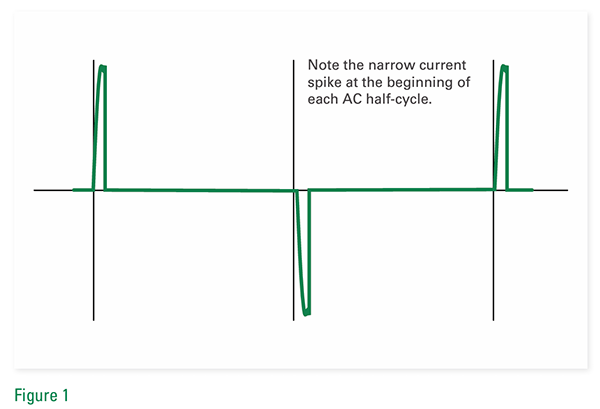

由于 LED 是二極管，因此其穩態電流比白熾燈低得多，而且它們?cè)诮涣麟妷旱拿總€(gè)半周期里的初始開啟電流可能高得多且持續時間約幾微秒。因此，在每個交流電壓半周期的開始處都可以看到電流尖峰。圖 1 顯示了典型的電流尖峰。通常，交流二極管替換燈的電流尖峰為 6-8 A 峰值；穩態電流小于 100 mA。
用于家庭照明的 LED 燈可能需要 7.5 W（A19 燈泡-450 流明）或更高的功率，一盞吊燈通常需要 4 到 10 個燈泡。相比之下，一串 50 盞裝飾性圣誕燈的總耗電量可能只有 4.8 瓦。用于取代典型燈絲裝置的嵌入式天花板燈具的 LED 泛光燈可產生 750 流明的亮度，其功耗僅為 13 W（BR30），而舊燈絲裝置的功耗通常為 65 W。
使用新型 Q6008LH1LED 或 Q6012LH1LED 系列三端雙向可控硅開關元件設計用于控制 LED 光輸出的交流電路非常簡單，因?yàn)橹恍枰獛讉€(gè)元件。所需的只是一個點火/觸發電容器、一個電位器和一個電壓轉折觸發裝置。

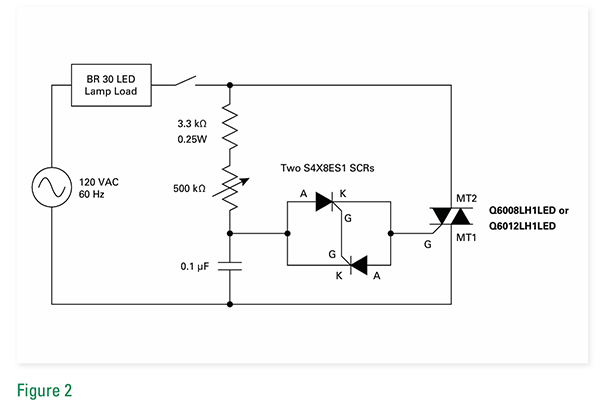

通過使用兩個反向并聯敏感門控硅整流器 (SCR) S4X8ES1 作為電壓擊穿觸發裝置，控制電路可以產生寬范圍的光電平輸出。此外，通過使用兩個反向并聯敏感門控硅整流器作為觸發裝置，可以實現低滯后控制，因?yàn)閮蓚€(gè)可控硅構成了一個完整的回?cái)嘤|發器。圖 2 展示了這種控制裝置的電路圖，它可能是嵌入式泛光燈（例如 BR30 LED 燈）的理想選擇，這種燈可以調暗以產生低亮度輸出，也可以調高到接近 180° 的全亮度輸出。
該電路可使燈泡在每個交流半周期幾乎以 180° 的全角度開啟；此外，RC 定時開啟可延遲到每個半周期的一個小導通角度，以實現極低的光輸出。
Q60xxLH1LED 三端雙向可控硅系列具有低保持和閉鎖電流特性，可使三端雙向可控硅在極低的電流水平下保持導通。兩個反向并聯敏感門控硅整流器 (S4X8ES1) 的柵極連接在一起，可產生具有全擊穿電壓的極低電壓觸發裝置，從而產生極低的滯后。這樣就可以將電位器設置為低導通角度，在線路開關關閉和打開時立即導通。
圖3

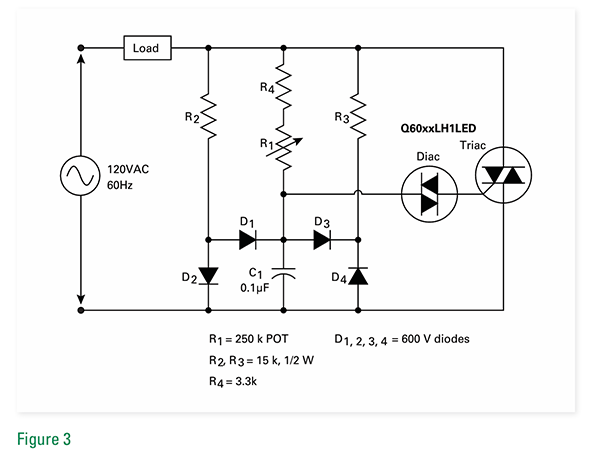

圖 3 中的電路圖改進了磁滯效果不佳的老式相位控制/調光器電路。如圖 3 所示，如 Littelfuse 應用說明 AN1003 所述，在 C1 點火電容器周圍添加轉向二極管后，可消除磁滯現象。
圖4

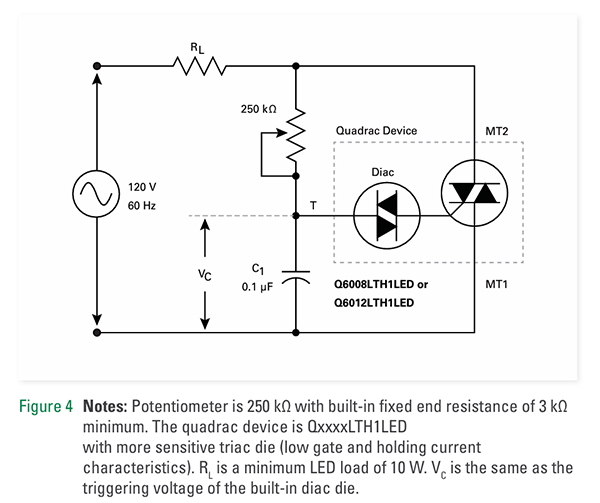

圖4注：電位器為 250 kΩ，內置固定端電阻最小為 3 kΩ。Quadrac 器件為 QxxxxLTH1LED，具有更靈敏的三端雙向晶閘管芯片（低柵極和保持電流特性）。RL 是 10 W 的最小 LED 負載，VC 與內置雙向可控硅芯片的觸發電壓相同。
如果寬控制范圍（全亮到極暗）和低滯后對應用來說不重要，則可使用新型 Littelfuse Q6008LTH1LED 或 Q6012LTH1LED 系列 Quadrac 器件設計簡單的可變光控制。(Quadrac 器件是一種特殊類型的晶閘管，它將二端雙向晶閘管和三端雙向晶閘管組合在一個封裝中）。圖 4 所示電路將雙向晶閘管觸發器件和三端雙向晶閘管組合在一個 TO-220 隔離安裝片封裝中，進一步減少了元件數量。由于雙向晶閘管觸發器件的 VBO 較高，該控制電路允許略低的完全開啟電壓，提供在每個交流半周期的 175° 至﹤90° 范圍內運行的調光功能。
圖5

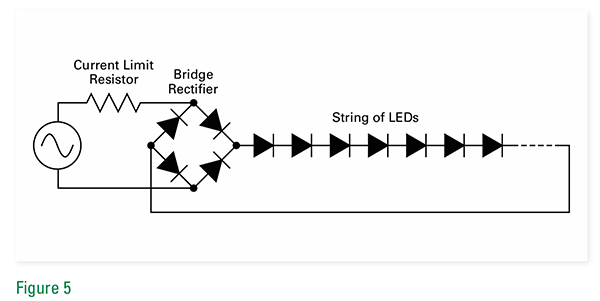

交流電路的 LED 燈負載可能非常簡單，如圖 5 所示；也可能有用于直流改進的額外元件，如濾波電容器。附加元件的存在將決定 LED 燈負載是否可調光。LED 燈負載越簡單，就越有可能是可調光的，因?yàn)闉V波電容器可能會將最小直流電流增加到晶閘管器件鎖定的水平，交流電流無法降低至小于晶閘管保持電流。
