自舉電路原理

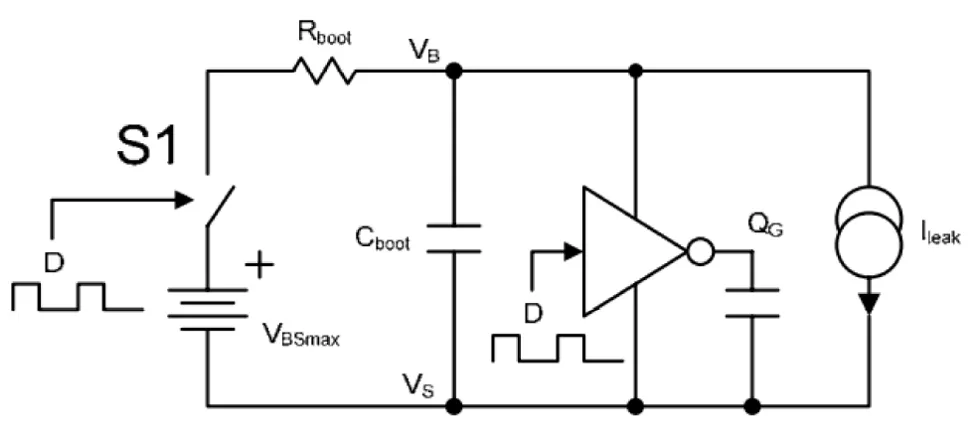

在研究半橋拓?fù)渲惺褂玫淖耘e電路元器件取值大小細節之前，需要復習前兩篇提到的一些基礎知識，為此我們?cè)俜乓粡埡?jiǎn)化等效電路有助于分析加深理解（見圖1）。
圖1. 自舉電路的等效電路
自舉等效電路簡化了VBS即自舉電容器Cboot上的電壓特性作為模擬調制開關S1開關狀態函數的計算，也簡化其與占空比（D=占空比=T(ON)/T≡1-D）、柵極電荷QG、漏電流Ileak以及自舉電阻Rboot和自舉電容Cboot的計算。
VBSMAX代表電源電壓、加上或減去自舉電路的靜態電壓降。
自舉電壓紋波和平均值
研究自舉電路動態過程的最好方法是仿真，下面舉一個數值的案例做些分析：
設計條件
QG=40nC, f=1/TS=20kHz，
Ileak=200μA, Rboot=220?

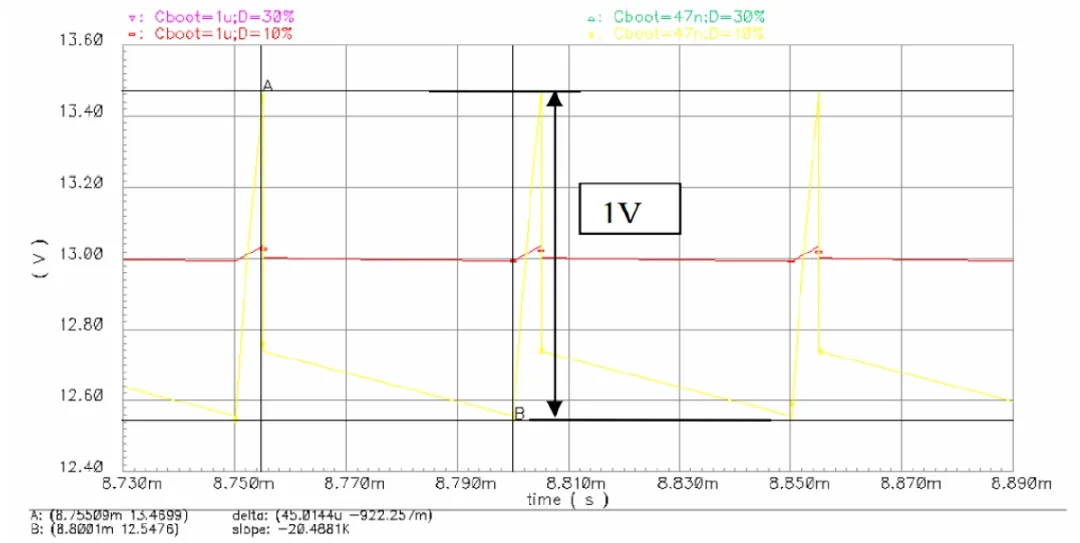

圖2顯示了不同自舉電容在10%的占空比時的效果，不難發現電容值的大小只影響VBS紋波（平均值保持不變）。而圖3所示為Cboot等于47nF和1μF（預充電到VBSMAX=15V），占空比等于DMIN=10%或30%時的仿真結果。
綠色和黃色曲線表示47nF自舉電容器的VBS。紫色和紅色曲線表示使用1μF自舉電容器的VBS。
圖2. 紋波與自舉電容
自舉電路的時間常數

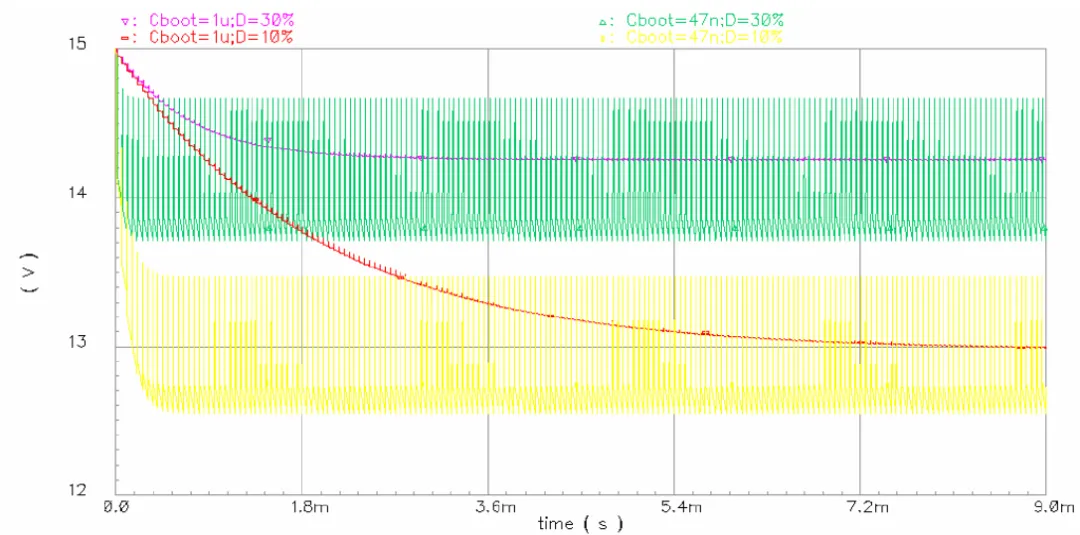

自舉建立過程是建立在下管導通期間，這時候半橋電路已經開始工作了，但上管平均自舉電壓的建立是需要一個過程，圖3顯示了系統在自舉電容器完全充電至15V（D=100%）時的階躍響應。從圖中可以看出，平均自舉電壓VBS的行為類似于單階系統，其時間常數由下列公式計算得出。
通過占空比與系統階躍響應之間的關系，我們可以了解到，占空比越小，時間常數(τ)越大，因此響應越慢，建立平均電壓時間長，如紅色曲線，而占空比越高，響應越快，達到平均電壓時間短，如粉紅曲線。
從上面公式還可以看出，達到平均電壓的時間與電容大小也有關，電容小則時間短，可以比較粉紅色和綠色的平均電壓建立過程曲線。
圖3. 開關的占空比與自舉電容
圖4中顯示了兩種占空比：
1. Rboot=220Ω、Cboot=1μF、D=10%，紅色曲線；
2. Rboot=220Ω、Cboot=1μF、D=30%，粉紅色曲線；
看到占空比是10%時，時間常數是2.2ms，當占空比提高到30%時，時間常數只有733μs.
按照上一篇文章的穩態討論結論：
QTOT=QG+Ileak*TOFF=QG+Ileak*(1-D)*TS，
QTOT在低占空比時會增加。在這種情況下，就需要采用較大的自舉電容器，以控制紋波和增加平均電壓時間常數。
自舉電壓與基波的關系
由于有自舉電阻和電容存在，可以認為其是占空比變化的自適應濾波器。以正弦調制加3次諧波注入的為例，在仿真中，一個基于正弦波基波加上3次諧波調制的PWM信號被送到電路中（TS=50μs，頻率=fe）。

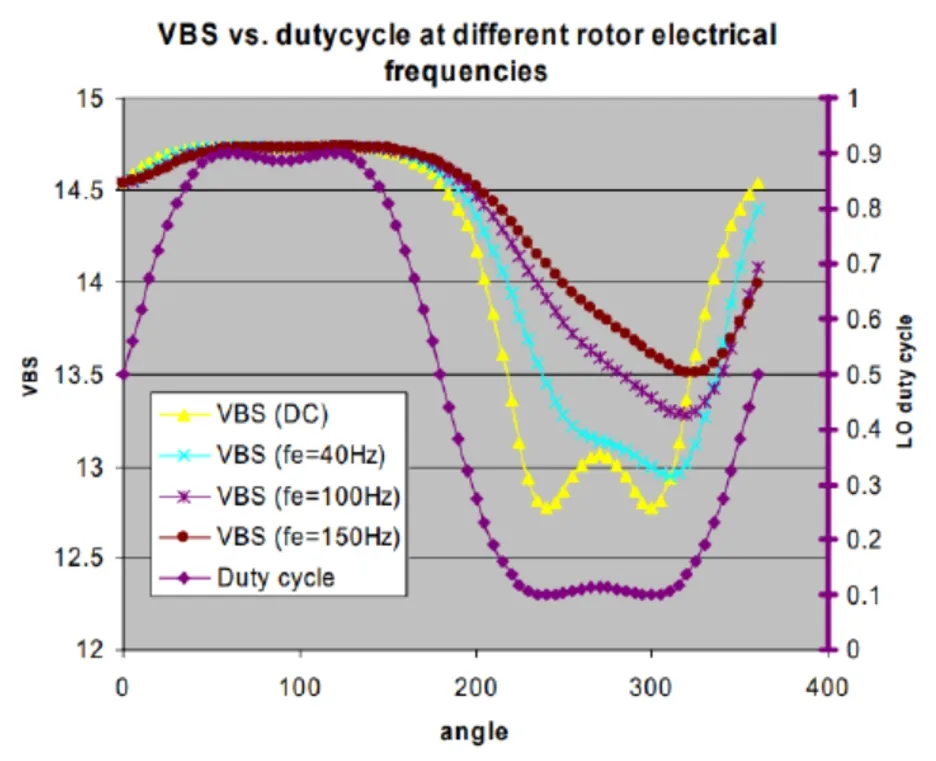

圖4顯示了不同輸出頻率下的預期（計算值）VBS。占空比用角度表示（等于2πfe，其中fe為輸出頻率）的函數（正弦+3次諧波），該角度從0°到360°。
圖4. 不同輸出頻率下的VBS
系統的不同輸出頻率也會影響自舉電壓值，即不同fe得到的VBS電壓，基波頻率低，自舉電壓紋波就大。黃色曲線VBS(DC)代表使用前面提到的靜態方程時得到的曲線，是最最嚴酷的工況。
本文的例子是使用三相空間矢量（或三相正弦波+3次諧波）調制的情況。其他類型的調制時的工況需要另外分析。
結論：
自舉電源的電壓會比驅動電路的供電電源電壓VCC要低，其電壓降取決于自舉電阻的壓降和自舉電容上的紋波
自舉平均電壓建立的時間常數由占空比、自舉電容和電阻決定；
自舉電容器大，VBS紋波小（平均值保持不變）；
輸出基波頻率低，自舉紋波大，靜態計算結果嚴酷。
（作者：陳子穎，鄭姿清；來源：英飛凌工業半導體）
