在追求高效能、高可靠性功率半導體技術的道路上邁出關鍵一步，打破車規級功率半導體性能邊界
近日，鎵未來正式宣布推出 G2E65R009 系列 650V 9mΩ 車規級氮化鎵場效應晶體管（GaN FET）。這款完全符合汽車 AEC-Q101 標準的 650V 氮化鎵分立器件，以全球最小的 9mΩ 導通電阻（Rds(on)），引起行業內廣泛關注，迅速成為氮化鎵功率半導體在新能源汽車領域性能優化的新標桿。
產品亮點 憑什么成為業界同規格產品標桿？

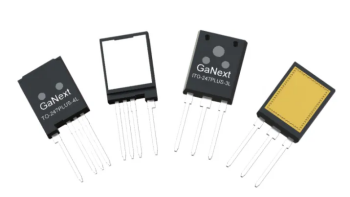

鎵未來 G2E65R009 系列產品封裝外形：TO-247PLUS-4L 和 ITO-247PLUS-3L（內絕緣）
車規級器件水平：符合汽車應用的 AEC-Q101 標準，滿足進入汽車供應鏈的核心認證；
Si MOSFET 驅動兼容：無需修改現有驅動電路，直接替換傳統硅基器件，縮短產品應用開發周期；
9mΩ 超低導通電阻（Rds(on))：超 1500A 飽和電流（25℃）能力，降低開關和導通損耗超過 60%；
全拓撲高效運行：極低的 Qoss 可以保證無論是硬開關的 DC-DC 轉換器，還是軟開關的 LLC 諧振電路，均能保持極高的轉換效率；
優化死區管理：關斷狀態下提供最低反向導通電壓，以降低死區時間損耗；
熱性能表現優異：為電源工程師后續應用設計提供更多產品優化選項。

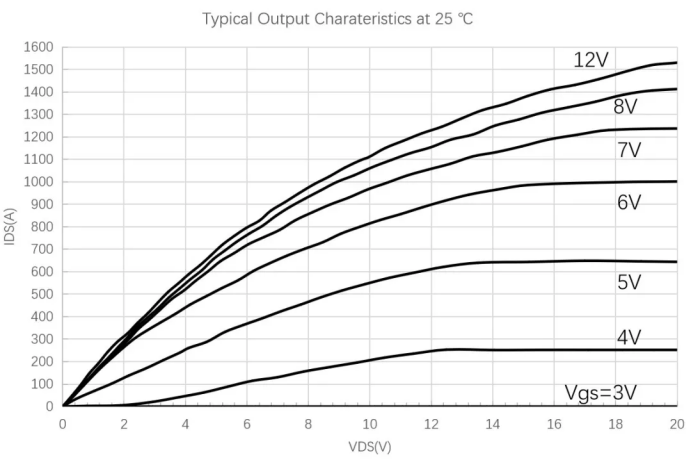

超 1500A 飽和電流能力
9mΩ 是什么概念？氮化鎵功率半導體的“能效天花板”被打破！
當行業還在為 15mΩ 的導通電阻參數競爭時，鎵未來 G2E65R009 系列產品直接將這一數值縮小至 9mΩ——這意味著什么？
導通損耗降低 60%：相比傳統硅基 IGBT，其開關損耗和導通損耗均降低 60% 以上，相當于每臺新能源汽車電機控制器可減少約 150W 的無效功耗，對應續航里程提升 3%~5%；
熱管理革命：僅為9mΩ的超低導通電阻配合TO-247PLUS-4L和ITO-247PLUS-3L 封裝的優異散熱設計，熱阻低至 0.2℃/W相較傳統SiC MOSFET 降低約40%；

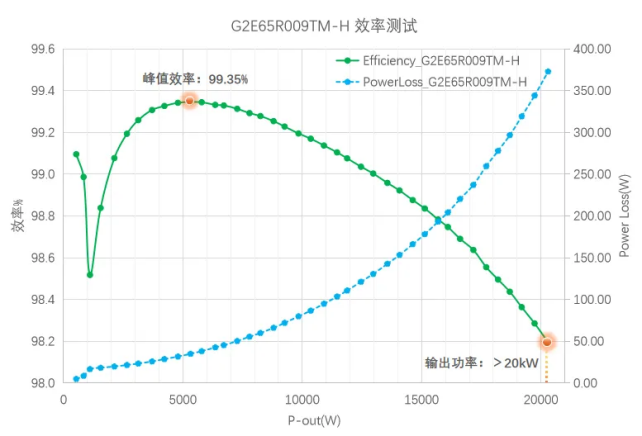

效率躍升：經過鎵未來實驗室實測，在 P-out 為 5.3kW 時，峰值效率可達 99.35%；
功率翻倍：單顆分立器件支持高達 20kW 的功率輸出 ，穩居行業頂尖水平?？梢詽M足更多大功率應用場景需求，實現高功率密度和高設計自由度的完美結合！
Vin=240V, Vout=400V, fsw=50kHz
行業新契機
對于行業工程師方案設計，帶來哪些便利？
對于相關行業發展，帶來哪些喜訊？
鎵未來 G2E65R009 最打動行業的，或許是其“革命性性能+兼容性設計”的雙重優勢。鎵未來產品的自身技術特點，可以實現與傳統硅基器件 Pin to Pin 兼容，汽車級可靠性與無縫替換的能力已然成為工程師應用解決方案的不二之選，加之于此款產品低至 9mΩ 的導通電阻，將為新能源汽車、工業電機、儲能系統、光伏逆變等多領域帶來更多技術突破的可能。
將目光轉向終端市場，客戶的核心采購驅動力早已聚焦于“更極致的效率、更優異的體驗和更具效益的總成本”——即通過更集成的設計、更可靠的品質與更優的整體能效，為其終端產品構建市場競爭力，建立市場信任。在此背景下，具備突破性性能的核心器件，正成為推動產品迭代與產業進階的關鍵支點。
作為電子產業鏈的上游核心力量，鎵未來始終專注 GaN 半導體創新，致力于為業界提供可靠、高效、智能的解決方案。在開發 G2E65R009 產品過程中，我們緊密圍繞客戶的核心訴求，精準把握技術發展的主流趨勢，力求與合作伙伴共建共贏的產業生態。目前，該產品已與多家頭部車企及核心 Tier1 供應商攜手，進入實質性的研發驗證階段，共同推進技術落地與應用升級。
我們有信心，該產品在后續應用中，將為合作伙伴在便捷性、可靠性、高效性等方面帶來更多積極體驗與廣闊的探索空間。
“鎵未來 G2E65R009 系列”
當行業還在討論氮化鎵的“商用臨界點”時，G2E65R009 已經用“車規可靠性+極致性能+兼容性設計”的組合拳給出答案。一位資深電源工程師評價：“這就像給燃油車直接換裝了電動機——不是小修小補，而是徹底的代際跨越。”
對于終端企業而言，選擇 G2E65R009 不僅是性能升級，更是技術路線的戰略布局——在“雙碳”目標與能源革命的大背景下，這款器件將推動能源轉換和利用效率的全面提升。
現在，這場功率半導體的效率革命已經開啟。準備好和鎵未來一起讓你的產品性能“跨代升級”了嗎？
