【導讀】本文介紹了在識別號碼隨著時間的推移可能變得不可讀的情況下區分變壓器引線的過程。它討論了小型單相變壓器面臨的挑戰，并提供了有關使用電阻和繞組匝數來準確識別 H 和 X 引線的見解。本文還解釋了如何執行加法和減法極性測試，這對于確定引線數量和遵守 ANSI 標準至關重要。
本文介紹了在識別號碼隨著時間的推移可能變得不可讀的情況下區分變壓器引線的過程。它討論了小型單相變壓器面臨的挑戰，并提供了有關使用電阻和繞組匝數來準確識別 H 和 X 引線的見解。本文還解釋了如何執行加法和減法極性測試，這對于確定引線數量和遵守 ANSI 標準至關重要。
當使用小型單相變壓器時，隨著時間的推移，引線上的識別號碼變得難以辨認的情況并不罕見。離開變壓器外殼的引線可能都具有相同的外觀，并且由于繞組本身在變壓器外殼內而無法看到，因此僅通過目視檢查無法確定哪些引線是H引線還是X引線。我們可以利用已知的電阻和繞組匝數來確定哪些是 H 引線。H 引線將是它們之間具有較高電阻的兩條引線，因?yàn)樗鼈儗⒕哂懈〉碾娋€來承載更少的電流和更多的匝數，因?yàn)樗鼈兪歉唠妷旱囊€。
確定未知頭是 H 還是 X
如何確定 H 導聯中哪一個是 H1 導聯，或者 X 導聯中哪一個是 X1 導聯？如果我們向 H 繞組供電，我們將在 X 繞組中感應出電壓。如果我們將 H 和 X 繞組連接在一起，我們可以讀取兩個繞組組合上的電壓。將施加電壓的 H 繞組與具有感應電壓的 X 繞組串聯將導致以下兩種可能結果之一：
1. X 感應電壓將添加到 H 施加的電壓上——它將是相加的。
2. X 感應電壓將從 H 施加的電壓中減去——這將是負電壓。
圖 1. 顯示電流和由相同極性的 H 和 X 繞組連接在一起而產生的電壓的減法關系。圖片由艾哈邁德·謝赫提供消減極性測試連接
讓我們看一下圖 1，它顯示了我們所描述的連接，看看這是如何發生的。
兩個繞組的正端連接在一起。這就像將兩個電池的正極連接在一起。同種電荷相斥，一個繞組中的電流與另一繞組中的電流方向相反；因此，產生的電壓小于施加的電壓。X 繞組中的感應電壓與電源電壓相反。在上面的連接中，如果 H 繞組施加 100 V 電壓，X 繞組中感應 20 V 電壓，則終電壓將為 80 V。 X 繞組中感應的 20 V 電壓為與施加到 H 繞組的 100 V 電壓相反，因此凈電壓是兩個 80 V 電壓之差。這是 H 繞組和 X 繞組之間的減法關系。
附加極性測試連接
在圖2中，兩個變壓器繞組仍然串聯，并且像以前一樣向H繞組供電。現在兩個繞組已連接，因此 H 繞組的正端連接到 X 繞組的負端。這就像將一個電池的負極連接到另一個電池的正極。與電荷吸引不同，兩個繞組中的電流方向相同；因此，兩個繞組的電壓相加，所得電壓大于施加的電壓。這是 H 繞組和 X 繞組之間的加法關系。將 H 和 X 繞組串聯，向 H 繞組供電，并測量所產生的電壓，正如我們所描述的那樣，稱為對繞組進行極性測試。

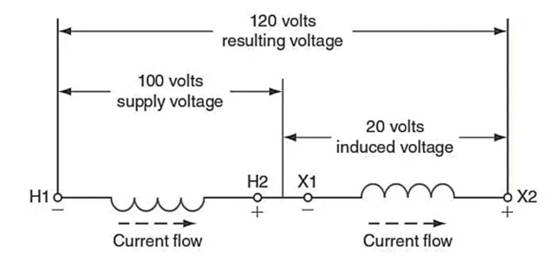

圖 2. 線圈的加性關系，顯示了由不同極性的 H 和 X 繞組連接在一起而產生的電流和電壓。圖片由艾哈邁德·謝赫提供確定 H 和 X 引線數
現在我們可以確定變壓器的哪一條引線應該標記為 1。因?yàn)樽儔浩鬟B接到交流電壓，所以變壓器 H 繞組的每一端在不同的時間點都會為 1，因此哪一端并不重要H 繞組的一端我們標記為 1。然而，一旦我們將 H 繞組的一端標記為 1，X 繞組的哪一端標記為 1 就很重要了。請記住，ANSI 標準要求 H1 和X1 引線在任何時刻都具有相同的極性，因?yàn)樗鼈兌紭?biāo)有奇數。與 H1 引線極性相同的 X 繞組引線也必須標記為 1。
我們可以通過執行極性測試來確定 X 引線相對于 H1 引線的極性，即按照我們剛才的描述串聯連接兩個繞組并測量產生的電壓。
如果電壓小于施加的電壓，則連接到 H 繞組引線的 X 繞組引線必須具有與 H 繞組引線相同的極性，因此，與 H 繞組引線的編號（偶數或奇數）相同。繞組引線。連接在一起的兩個繞組的引線必須都附有偶數或奇數編號，以符合 ANSI 標準。
如果產生的電壓大于施加的電壓，則連接到 H 繞組引線的 X 繞組引線必須具有與 H 繞組引線相反的極性，因此其編號也與 H 繞組引線相反。連接在一起的兩個繞組的引線必須具有不同的編號（偶數或奇數），以符合 ANSI 標準。
簡而言之，如果繞組呈減法關系，則引線數將相同。如果繞組呈相加關系，則引線編號將相反。
變壓器引線要點
本文為識別變壓器引線提供了寶貴的見解，特別是當傳統的識別號隨著時間的推移而消失時。H 和 X 引線的視覺識別具有挑戰性，因?yàn)槔@組位于變壓器內部情況下，不可見，使過程復雜化。然而，通過利用有關電阻和繞組匝數的知識，區分 H 和 X 引線變得可行。具體來說，H 引線由于電線尺寸較小而表現出較高的電阻，承載的電流較小，并且由于它們是較高電壓的引線，因此匝數較多。此外，本文還解釋了如何通過向 H 繞組供電并在 X 繞組中感應電壓來確定 H1 和 X1 導程。介紹了兩種類型的極性測試——加法和減法。在減法關系中，感應的 X 電壓與施加的 H 電壓相反，導致凈電壓小于施加的電壓。另一方面，加法關系結合了兩個繞組的電壓，產生大于施加電壓的合成電壓。
