【導讀】降壓模式——Bust mode，這個大家比較熟悉的，用的也比較多，比如5V-》3.3V穩壓，對應的芯片很多大家上網搜一下就有了，有LDO模式和DC-DC模式的。其中LDO模式的芯片外圍電路較簡單，只需在輸入和輸出端加上濾波電容即可。
升壓與降壓一般是指電源電路的工作模式，有些電源IC可以同時支持升壓和降壓模式。
降壓模式——Bust mode，這個大家比較熟悉的，用的也比較多，比如5V-》3.3V穩壓，對應的芯片很多大家上網搜一下就有了，有LDO模式和DC-DC模式的。其中LDO模式的芯片外圍電路較簡單，只需在輸入和輸出端加上濾波電容即可。
而DC-DC模式的芯片電路相對較復雜一點，但是效率較高。一般需要外接電容和電感，通過閉合開關對電感進行充電，斷開開關之后，電感作為一個電源進行放電，可以通過PWM的占空比來調節輸出電壓值，電壓值最大不會超過電源電壓。
升壓模式——Boost mode，這個也很常見，也是DC-DC的一種。當整個電路只使用單個電源（比如3.7V鋰電池）供電時，可以通過降壓輸出3.3V、1.6V等較低電壓給IC供電，有時候電路中需要更高的電壓，比如一些移動設備的屏幕就需要較高電壓驅動，比如12V，在移動設備中再增加一個12的獨立電源不太現實，而且鋰電池一般都是3.7V（充滿電為4.2V），這個時候就需要使用到升壓電路了，這個也有對應的IC，一般要配合電感、電容實現升壓和降壓模式中DC-DC的連接方式不一樣。
通過閉合開關給電感充能，斷開開關則電感的電動勢和電源串聯，提高電壓。可以通過PWM的占空比來調節輸出電壓，當占空比為50%時，輸出電壓為輸入電壓的2倍。

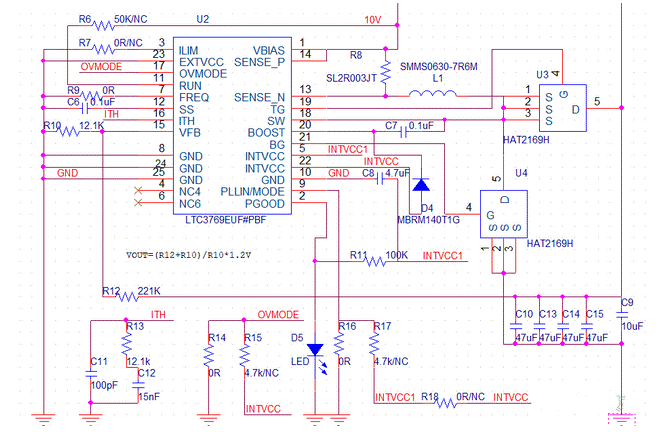

本文介紹的電路圖是輸入直流5V到10V，輸出24V@5A。工作頻率350KHz（FREQ引腳接地）。工作模式Burst Mode（PLLIN/MODE引腳接地）。如圖1
升壓芯片（Boost Converter）通過改變電路的工作周期來將輸入電壓升高到所需的輸出電壓。其工作原理如下：
1. 輸入電壓通過開關管（如MOSFET）傳入電感器（inductor）中，導致電感器中產生電流。
2. 當開關管關閉時，電感器中的電流繼續流動，導致產生磁場儲能。
3. 隨后，當開關管再次打開時，電感器中儲存的能量被釋放，磁場崩潰，產生一個反向電壓。
4. 這個反向電壓將幫助提高輸出電壓，使得輸出電壓高于輸入電壓。
5. 控制開關管的開關周期和占空比，可以調節輸出電壓的大小，從而實現電壓的升壓操作。
升壓芯片利用電感器和開關管的組合，通過周期性地儲存和釋放能量，以提高輸出電壓的方法來實現電壓的升壓。
