【導讀】2023上半年困擾眾多電源工廠的重大事件，莫過于3C認證新標準的頒布與實施。2022年7月1日起剛實施認證EMC標準GB/T 17743-2021（要求轉換工作應于2023年7月1日前完成）；然而在2022年12月29日又發布諧波標準更新GB/T 17625.1-2022（以下稱“新版標準”），兩種國標同時要求換證。
一、認證的實施梳理
2023上半年困擾眾多電源工廠的重大事件，莫過于3C認證新標準的頒布與實施。2022年7月1日起剛實施認證EMC標準GB/T 17743-2021（要求轉換工作應于2023年7月1日前完成）；然而在2022年12月29日又發布諧波標準更新GB/T 17625.1-2022（以下稱“新版標準”），兩種國標同時要求換證。
相對于GB/T 17743-2021來說，新版標準GB/T 17625.1-2022發布時間較晚，雖然強制實施日期還有一段時間，但是如果產品需要更新證書，筆者建議直接采用新版標準來做認證，這樣不但可減少多次更新而導致的重復認證費用（產品在重復認證過程中需要投入雙倍的人力及物力），更為有利的是，節省多次認證時間，搶占產品發布的首發優勢。
綜合以上因素，分享2部分內容：
1.重點分享諧波標準更新的內容，便于伙伴們在設計時做好評估與選型；
2.瑞森半導體LLC方案在新版標準下的優勢；
二、新版標準的諧波要求的變化
諧波標準更新五點，主要變化內容如下：
1. 更新額定功率≤25W照明設備的排放限值，以便涵蓋新型照明設備；
2. 照明設備增加5W的閾值，5W以上的照明設備都需測試諧波；
3. 僅在應急模式下，發光的應急燈具不屬于照明設備；
4. 獨立的相位控制調光器、舞臺照明和工作室專業燈具歸為Class A；
5. 如果照明設備控制模塊的有效輸入功率≤2W，其照明設備諧波測試不符合標準7.4.2和7.4.3中的限值，因此控制模塊對于諧波電流的影響可以不考慮，要將控制模塊與其余功能分開測試。
第一步，每個功率控制等級都要測試幾秒鐘。如果是連續的功率等級控制，則要分為10個相等的間隔，記錄在哪一個功率等級下，所測得的總諧波電流(THD)高。
第二步，用產生最大總諧波電流 (THD)的功率等級做最終測試。
三、照明設備測試限值變化
有效輸入功率＞25W的照明設備測試限值：

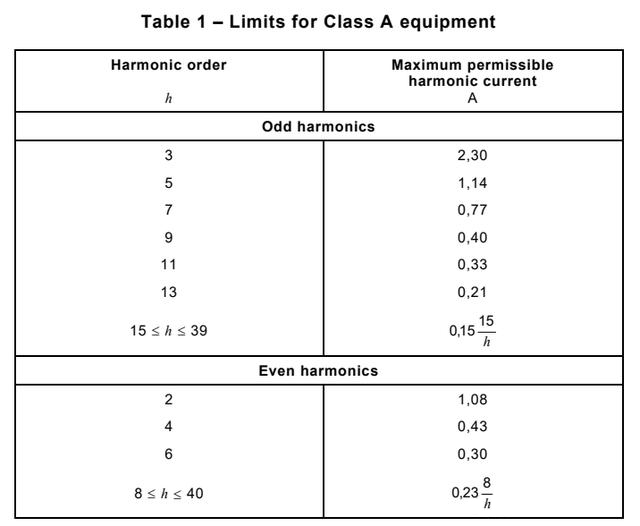

對于額定功率＞25W的其他照明設備，輸入電流的諧波不應超過表1中給出的相對限制。對于那些包含控制手段（對于額定功率大于25W的白熾燈和內置相位控制調光的燈具，輸入電流的諧波不應超例如調光，顏色）的類型。當在以下兩種條件下測試時，輸入電流的諧波不應超過表1中給出的最大有源輸入功率(Pmax)條件的百分比限值導出的諧波電流值：
若Pmax≤50w，Pmin=5w
若50w＜Pmax≤250w，Pmin=10%×Pmax
若Pmax＞250w，Pmin=25w (5w≥ P ≤25w)
■5W≤額定功率≤25W的照明產品應符合以下三個要求之一
■要求1：諧波電流不超過表3第二欄中與功率相關的限值(5w≥ P ≤25w)
■以基波電流百分數表示，3次諧波電流不得超過86%，5次諧波不得超過61%
■輸入電流波形應滿足：相對于基波電壓過零點在60°或之前達到峰值電流的5%（門檻電流）
■在65°或之前達到峰值
■在90°之前不低于5%的電流閾值
■相角測試也在包含該絕對值峰值的周期內測量
■電流閾值等于出現在測量窗口中最大絕對值峰值電流的5%，測量窗口2.5min
■總諧波電流失真（THD）不超過70%
■2次諧波電流不得超過基波電流的5%
■3次諧波電流不得超過基波電流的35%
■5次諧波電流不得超過基波電流的25%
■7次諧波電流不得超過基波電流的30%
■9次諧波電流不得超過基波電流的20%
■11次諧波電流不得超過基波電流的20%
四、瑞森半導體LLC方案助力新版諧波標準認證
瑞森半導體自主創新的恒流CSCP-LLC架構，巧妙利用LLC信號構成功率因數校正回路，省去APFC專用的芯片與對應的功率器件，有效降低元件數量20-30%，線路簡單可靠，提升產品生產直通率，同時達到減小產品體積，可適用到更多的小體積的產品。
1.對于需求輸入AC單電壓，功率段在5W-24W/ 25W-400W的區間的產品，需要滿足新標準低THD，充分利用瑞森半導體整體方案線路簡單的特色，即能夠實現THD的標準，又能實現小體積的空間達成，對于新標準的方案的落地是個理想的優先考慮的方案；
2.對于輸入AC全電壓，功率段在5W-24W/ 25W-400W的區間的產品，瑞森半導體LLC方案前級配合APFC方案，實現優秀的THD的效果；在AC100-240V/50-60HZ范圍內實現小于5%的行業頂尖水準；助你輕松實現新標準認證的順利實施。
五、瑞森半導體LLC恒流方案介紹
持續量產LLC恒流方案產品系列
典型應用原理圖
瑞森半導體LLC恒流諧振方案介紹&產品特點
■采用一種電荷泵與LLC級聯專利技術解決了APFC線路的復雜性；
■實現了高PF值>0.96，低THD<5%，高效率>94%，無頻閃；
■達到了提高產品可靠性的目的。
順應新版國標政策，首選瑞森半導體LLC方案，瑞森半導體CSCP-LLC方案完美實現了高PF（>0.96），低THD（<5%），高效率（>94%），無頻閃和大中小全功率段覆蓋的五項全能，方案也將繼續朝著節能、健康的照明理念持續創新，助力客戶實現產品更新換代，提升產品競爭力！
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
