模擬信號是指用連續變化的物理量表示的信息，其信號的幅度，或頻率，或相位均隨時間作連續變化，如廣播電視中的聲音信號，或圖像信號等。處理模擬信號的電子電路稱為模擬電路。模擬電路主要包括放大電路、振蕩電路和電源電路等。初學者在掌握電子電路故障檢測的方法后，還應熟悉和掌握各種單元電路故障的檢測。小信號放大電路的作用是把微弱的電信號不失真地轉變?yōu)檩^強的電信號，一般位于電子電器的前級，分析小信號放大電路主要考慮電壓增益和是否失真。
小信號放大電路故障的檢測
一、低頻小信號放大電路
圖1是利用分立元件制作助聽器的電路原理圖，是比較典型的小信號低頻放大電路。圖1中，三極管VT1、VT2及電阻R2、R3等，組成高增益話筒前置放大電路。由拾音器B拾取來的微弱語音信號，經電容C1耦合至前置放大電路，被三極管VT1、VT2放大后的語音信號，再次被三極管VT3、VT4逐級放大。這樣被放大的語音信號，足以推動8Ω耳塞機發出響亮的聲音，使用者戴上耳塞機后即可起到助聽作用。

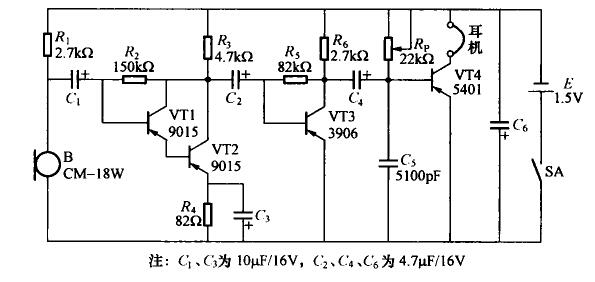

圖1利用分立元件制作助聽器的電路原理圖
圖1中R2、R3、R4是VT1、VT2的直流偏置電阻，R5、R6是VT3的直流偏置電阻，RP和耳機內阻是VT4的直流偏置電阻，如果其中任一電阻損壞，均會使對應三極管的靜態工作點發生變化，使放大電路出現信號失真，C1、C2、C4分別是三級放大電路耦合電容，是交流信號的必經之路，如果其中有一電容損壞，均會使放大電路出現無聲或音小的故障。
二、高頻小信號放大電路
圖2是由分立元件構成的有線電視放大器電路原理圖，它是比較典型的小信號高頻放大電路。圖6-2中三極管VT1、VT2為電壓放大，VT3、VT4為功率放大。三極管的直流工作電壓、電流見表1。

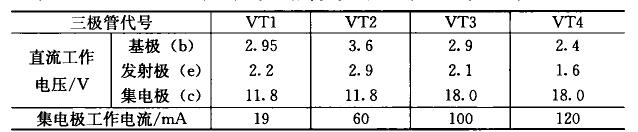

表1 JZF1730型放大器中三極管的直流工作電壓電流值
分立元件放大器電路故障分析與維修如下。
1.電源指示燈不亮、無信號輸出
這種現象主要是電源電路出現了故障，其故障原因分析與檢修如下。交流熔斷器熔斷、直流熔斷器完好，可判斷電源變壓器已壞，產生的原因?yàn)椋阂皇抢讚粼斐勺儔浩鞫搪罚亲儔浩鏖L(zhǎng)期通電而過熱造成變壓器短路。一般更換熔斷器和變壓器后可排 除故障；交流熔斷器完好，直流熔斷器燒斷。原因可斷定為直流電路出現了短路現象。引起的原因有：整流二極管擊穿短路、電源濾波電容短路和三端穩壓集成電路7818擊穿短路。可對上述元件依次檢查、更換后可排除故障。交、直流熔斷器完好，而三 端穩壓集成電路輸出端無電壓。此故障的原因主要有兩種：一是電路回路中的濾波電容短路，二是三端穩壓集成電路內部電路損壞。分別對這幾個元件檢查、更換后可排除故障。

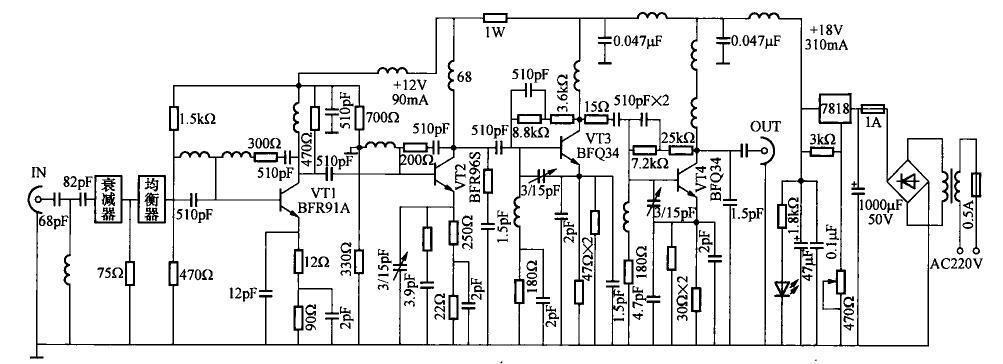

由分立元件構成的有線電視放大器電路原理圖
2.電源指示燈亮，無信號輸出
這種現象可斷定為輸入電路或放大器出現了故障。用萬用表直流電壓擋，參照表1的數值，依次測量各級放大器晶體管的各極對地電壓。晶體管正常工作時，基極電位比發射極電壓高 0.6?0.7V。在測量過程中，如基極電位比發射極低。集電極電壓有時高于電源電壓，可判斷該級產生了自激現象，可對該級的反饋元件進行檢查，如正常時，應更換該級晶體管。末級功放晶體管VT3與VT4的工作電流較大、溫度高、易損壞，為重點檢 査對象。如電路各級工作點正常，應檢査電平輸入增益調節電位器是否開路，用萬用表電阻擋測兩端阻值可斷定。
