我們?cè)趯W(xué)習和生活中經常會遇見能量的相互傳送問題，其實在電路中，能量也是需要被相互傳送的，這里要提到“耦合”的概念。
耦合是指把能量從一個電路傳送另外一個電路中去，耦合在模擬電路和數字電路中非常常見，微弱的信號可以耦合到放大電路進行放大，經過放大的信號同樣可以通過耦合進行輸出。
耦合是兩個功能電路的連接橋梁，可以實現信號和能量的傳遞。常見的耦合電路有直接耦合電路、電容耦合電路、光電耦合電路和變壓器耦合電路。
下面通過一些實例，來跟大家一起探討下耦合在電路中的作用。

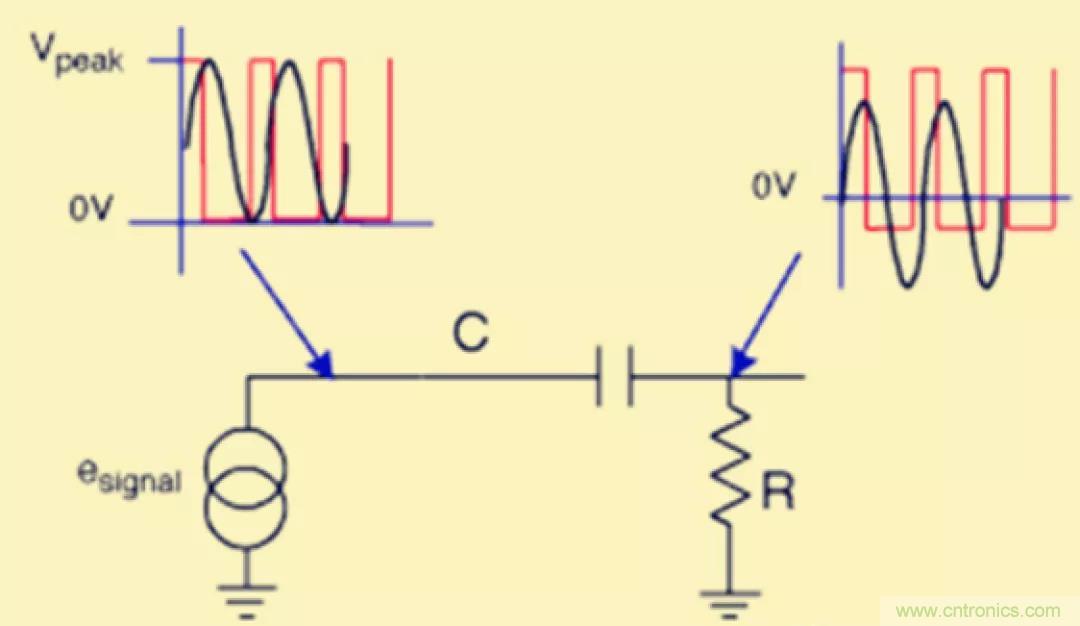

耦合
01. 直接耦合

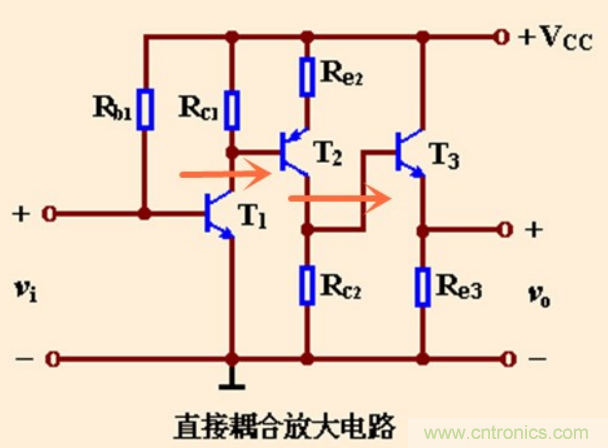

在直接耦合中，兩個功能電路直接連通，兩級之間有著直接的影響，在下圖的放大電路中，輸入的信號經過三極管T1放大后，直接耦合連接至T2進行二級放大，然后再次直接耦合到T3進行三極放大。
因?yàn)楦骷?jí)電路直接連接，會相互影響，常用于低頻的電路和大規模集成的數字電路中。
直接耦合
02. 阻容耦合

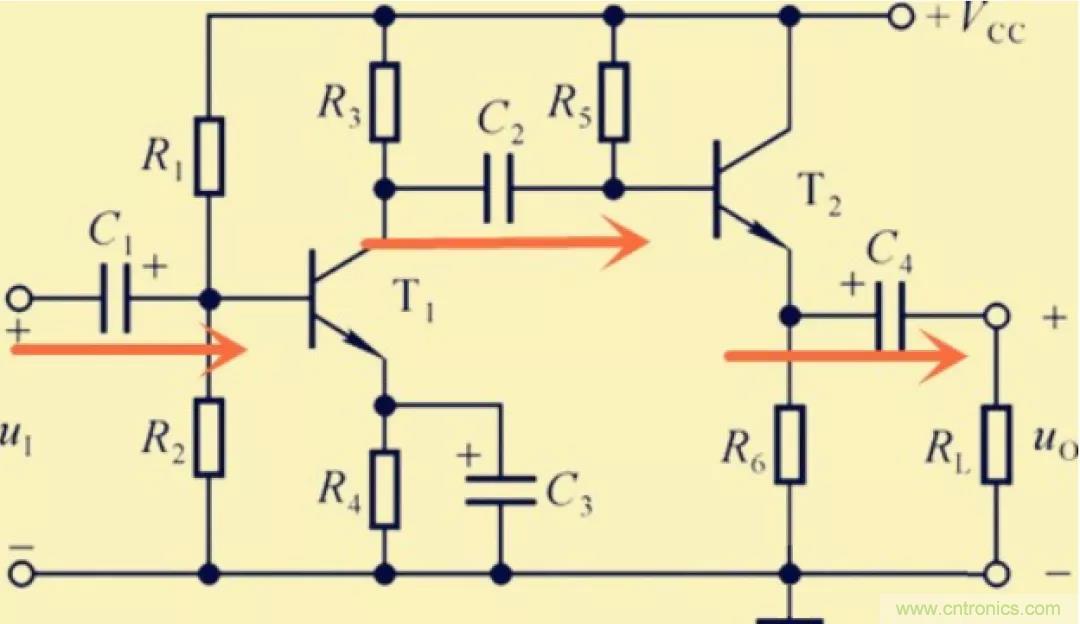

在阻容耦合電路中，兩級電路通過電容進行隔離，信號通過電容耦合到下一級，因?yàn)殡娙萦兄糁绷魍ń涣鞯淖饔茫骷?jí)電路的Q點不會相互影響，不能放大緩慢放大的信號，所以常用于交變的高頻信號。
阻容耦合
03. 變壓器耦合

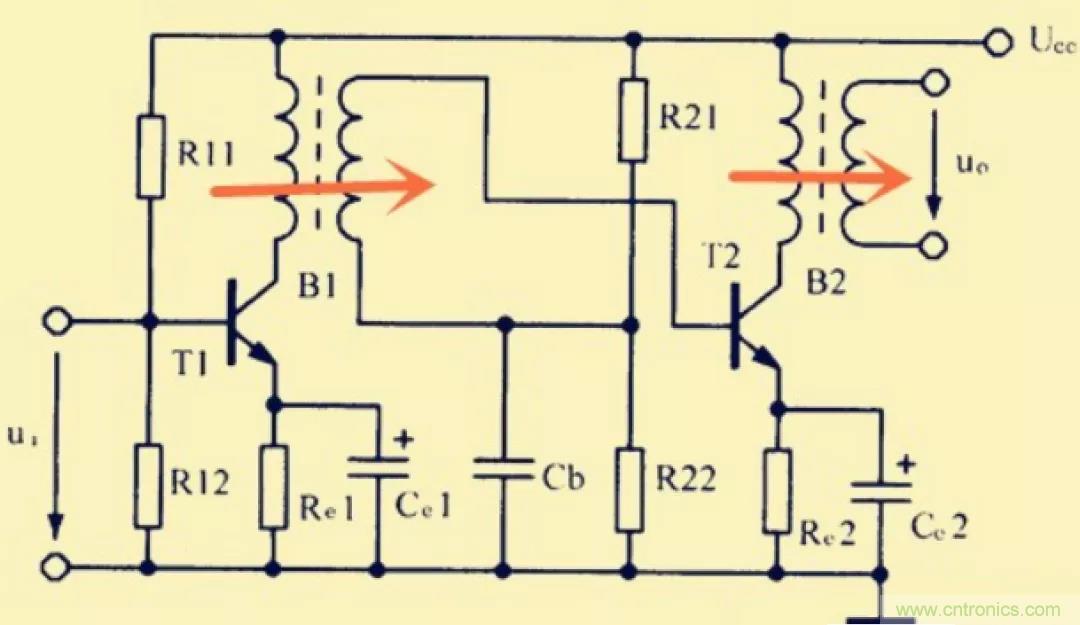

在變壓器耦合電路中，兩級之間通過了變壓器進行了隔離，變壓器需要通過電磁感應的方式傳輸信號，所以不適用于直流信號，一般用在交流的信號中。
它的低頻特性差，體積大。
但兩級之間相互獨立，靜態工作點不會相互影響，可以實現阻抗變換。
變壓器耦合
04. 光電耦合

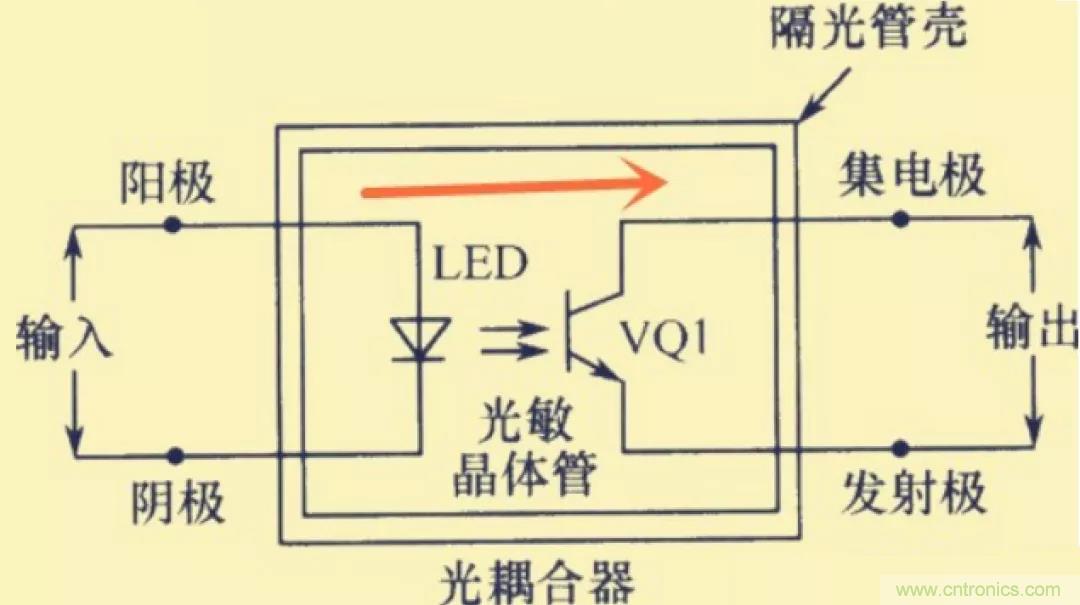

光耦是用于光電耦合的器件，光耦內部集成了發光二極管和光敏三極管。當然，你也可以用獨立的發光二極管和光敏三極管搭建光電耦合電路。
發光二極管把電轉換為光，光敏三極管則把光重新轉換為電，光電耦合同樣是隔離式耦合方式，能夠很好的抑制干擾信號。
光電耦合
