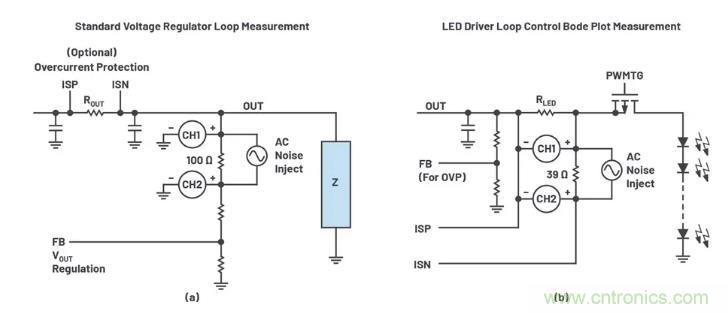

LTspice模擬可用在LED的控制環路中創建類似的注入和測量。圖2顯示了一個LED驅動器（LT3950），給定頻率的理想正弦波直接注入到負感測線（ISN）的反饋路徑中。測量點A、B和C用于計算注入頻率下的增益（dB）和相位（°）。為了繪 制整個控制環路的波德圖，必須在大頻率掃描范圍內重復該測量，并在fSW/2（轉換器開關頻率的一半）處停止。

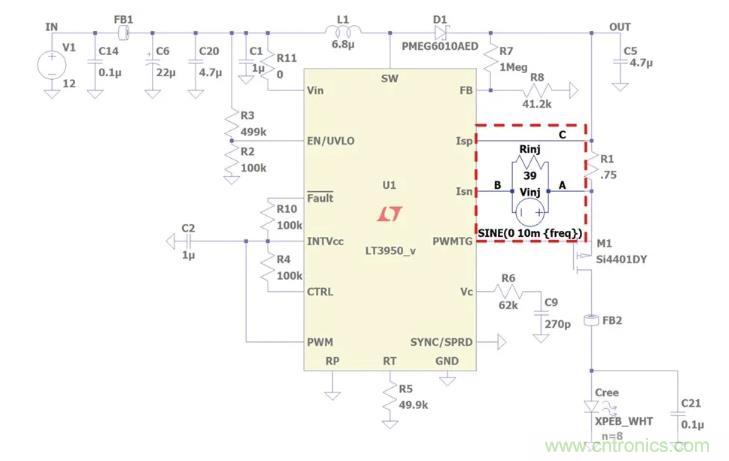

圖2. LT3950 DC2788A演示電路LED驅動器LTspice模型，帶控制環路噪聲注入和測量點。



圖2中點A、點B和點C的測量值決定了注入頻率下控制環路的增益和相位。不同的注入頻率產生不同的增益和相位。總之，為了解它的工作原理，可以設置注入頻率，并測量A-C和B-C的增益和相位。這會產生控制環路波德圖的單個頻率點。圖3a和3b顯示了10 kHz ±10 mV AC注入的增益和相位。圖3c和3d顯示了40 kHz ±10 mV AC注入的增益和相位。

頻率掃描以及B-C和A-C之間的增益和相位測量生成整個閉環波德圖。如摘要中所述，這通常是在工作臺上使用一臺昂貴的網絡分析儀來完成的。在LTspice中也可進行這種掃描，如圖4所示。通過與使用網絡分析儀的臺式測試結果進行比較，證實這些結果（見圖8）。

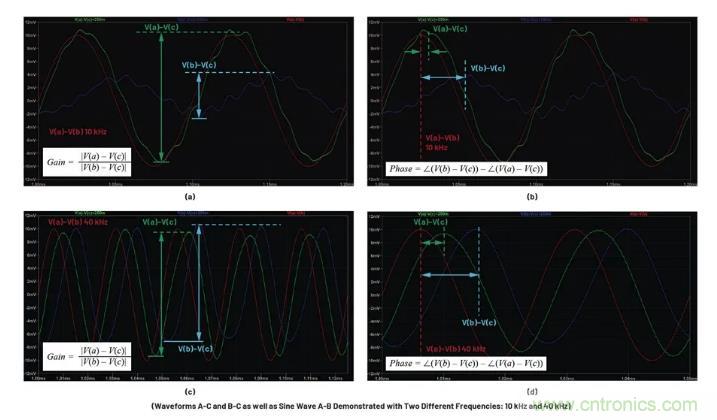

圖3. 圖2中點A、點B和點C的測量值決定了注入頻率下控制環路的增益和相位。不同的注入頻率產生不同的增益和相位。圖3a和3b顯示了10 kHz ±10 mV AC注入的增益和相位。圖3c和3d顯示了40 kHz ±10 mV AC注入的增益和相位。頻率掃描以及B-C和A-C之間的增益和相位測量生成閉環波德圖。

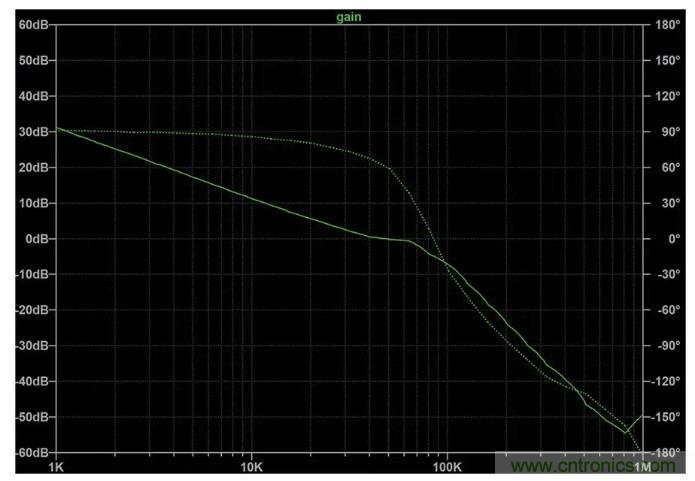

圖4. 用LTspice中的LT3950進行波德圖測量，顯示增益（實線）和相位（虛線）。



在LTspice中創建全部增益和相位掃描和波德圖



要在LTspice中為控制環路創建全部波德圖、增益和相位的圖形掃描，請按照下列步驟操作。



第1步：創建交流電注入源

在LTspice中，插入±10 mV AC注入電壓源和注入電阻，并標記節點A，B和C，如圖2所示。交流電壓源值SINE（0 10m {Freq}）設置10 mV峰值并掃描頻率。用戶可以使用1 mV至20 mV的正弦峰值來進行計算。注意：許多LED驅動器的感應電壓分別為250 mV和100 mV。較高的注入噪聲會產生LED電流調節誤差。



第2步：添加Math

在原理圖上將測量描述作為.sp（SPICE）指令插入。這些指令執行傅里葉變換公式，并以dB和相位計算LED驅動器的復數開環增益和相位。

各指令如下：

.measure Aavg avg V(a)-V(c)

.measure Bavg avg V(b)-V(c)

.measure Are avg (V(a)-V(c)-Aavg)*cos(360*time*Freq)

.measure Aim avg -(V(a)-V(c)-Aavg)*sin(360*time*Freq)

.measure Bre avg (V(b)-V(c)-Bavg)*cos(360*time*Freq)

.measure Bim avg -(V(b)-V(c)-Bavg)*sin(360*time*Freq)

.measure GainMag param 20*log10(hypot(Are,Aim) / hypot(Bre,Bim))

.measure GainPhi param mod(atan2(Aim, Are) - atan2(Bim, Bre)+180,360)-180



第3步：設置測量參數

還需要一些小的指令。首先，為進行正確的測量，電路必須處于模擬的穩定狀態（啟動后）。調整t0，或測量的開始時間和停止時間。通過模擬和觀察啟動時間來估算或得出開始時間。達到穩定狀態后，停止時間定為10/freq，即10個周期，通過對每個頻率的10個周期求平均值來減少誤差。

各指令如下：

.param t0=0.2m

.tran 0 {t0+10/freq} {t0} startup

.step oct param freq 1K 1M 3



第4步：設置頻率采樣步長和范圍

.step命令設置執行分析的頻率分辨率和范圍。本例中，使用每倍頻程3點的分辨率，模擬1 kHz到1 MHz。波德圖測量可以精準到fSW/2，頻率上限設置為系統開關頻率的一半。顯然，點越多，分辨率越高，仿真時間越長。每倍頻程3點是最低的分辨率，但以最小分辨率運行仿真可節省一些時間。從總體設計周期看，5分鐘的仿真比設計、組裝和測試印刷電路板快幾個數量級。基于這點，以更高的分辨率運行，例如每倍頻程5點或以上，生成更完整且更容易查看的結果。



第5步：運行仿真

這會比較直觀，但LTspice需要多個步驟制作波德圖。第一步是運行仿真，暫不生成圖，只顯示正常范圍的電壓和電流測量值。按照以下步驟生成波德圖。



第6步：制作波德圖

右鍵單擊原理圖窗口，打開"SPICE錯誤日志"，選擇Plot .step''ed .meas data。從"畫圖設置目錄"中選擇"可見曲線"，然后選擇"增益"來繪制數據。或者，可通過單擊文件，然后選擇將數據導出為文本，產生波德數據的CSV文件，導出測量數據。



在仿真之后，使用網絡分析儀進行波德圖確認



控制環路的仿真不像真實的那樣可靠，它不能完全保證環路的穩定性和裕度。在設計過程的某個階段，應在實驗室使用網絡分析儀工具驗證控制環路。



LTspice中生成的波德圖可以與網絡分析儀的波德圖測量結果比較。類似放真，通過將噪聲注入反饋環路并測量和處理A-B和A-C的增益和相位來捕獲實際的環路測量結和照片如圖5至圖7所示。

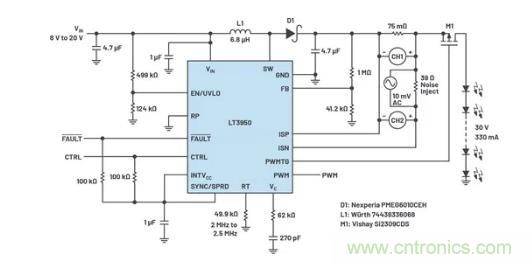

圖5. 網絡分析儀的LED驅動器控制環路波德圖測量設置。

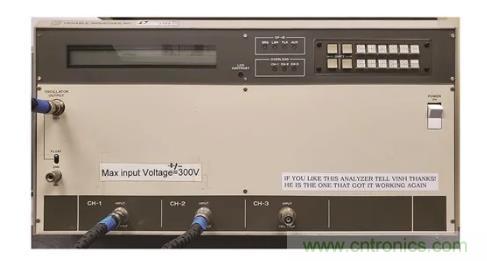

圖6. Venable System Model 5060A老式網絡分析儀，用于高邊浮動噪聲注入和LED驅動器的測量。

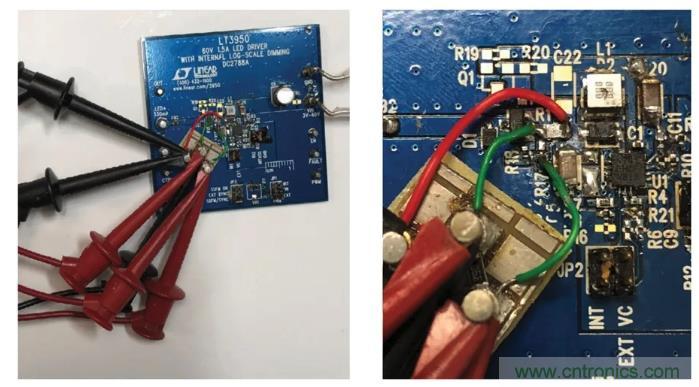

圖7. LT3950 LED驅動器上的噪聲注入和測量點。

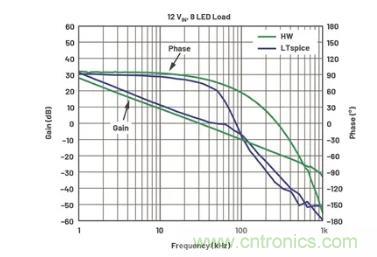

圖8. DC2788A演示電路板上的LT3950 LED驅動器的波德圖。通過LTspice模擬生成的圖（藍線）與使用網絡分析儀生成的圖（綠線）相關性強。

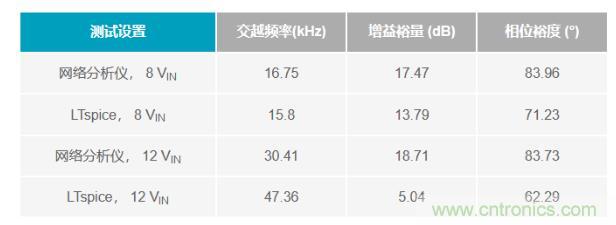

表1. LT3950 LED驅動器的波德圖測量數據比較，LTspice vs.網絡分析儀



Ltspice仿真結果顯示與網絡分析儀數據的強相關性，證明LTspice是LED驅動器設計中的有效工具——產生大概的參考，幫助工程師縮小元件選擇范圍。較低頻率下的增益和相位與硬件非常相近，較高頻率下的仿真數據和硬件數據之間的差異更大。這可能代表了對高頻極點、零點、寄生電感、電容和等效串聯電阻建模的挑戰。



結論



LTspice建模用于測量控制環路增益和相位，生成LED驅動器的波德圖。Ltspice仿真數據的精確度取決于所使用的SPICE模型的精確度，精確地建模每個元件以解決現實情況會增加仿真時間。就LED驅動器設計而言，沒有完善的元件建模，LTspice數據也可用于相對較快地縮小元件范圍并預測總體電路性能。仿真有助于在過渡到硬件設計之前指導設計工程師，節省總體設計時間。粗略地選擇元件后，使用內置板和網絡分析儀的測量可以確認或?qū)Ρ确抡娼Y(jié)果，作為開發期間硬件驗證的一種手段。
