靜電問題是每個產品、單板都不能忽視的存在，那該如何解決ESD問題呢？向師傅請教，查找ESD標準，看ESD設計的相關書籍，逛技術論壇，看線上直播。



其實，學習的途徑很多，但目的只有一個，那就是解決工程中遇到的各種各樣的問題。這個時候，正確的學習方法就顯得尤為重要，學習方法錯了，勢必會做一些無用功，浪費寶貴的時間。





今天分享一些EMC大咖付小華版主的知識分享，內容來源于EDA365微信技術交流群網友喵喵的技術問題討論。

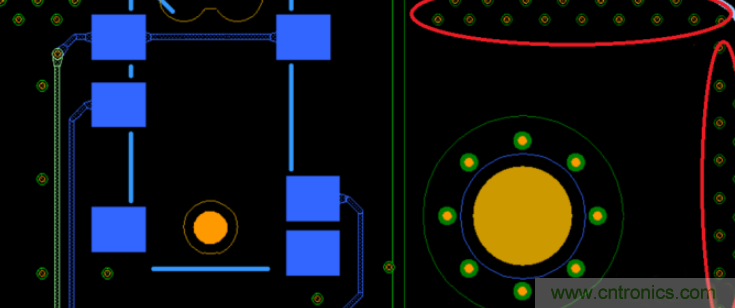

喵喵的問題：4層板，板邊鋪地打屏蔽過孔對打靜電有效果沒？

付小華老師：這個問題太大，真不好回復，但我還是試著給你一些建議吧。



我們需要分場合來談這個問題，背景：我們都知道靜電設計處理就兩種模式，疏通與隔離，對吧。..



1） 假如板邊的屏蔽過孔可以與系統的接地螺柱連接有效（注意是有效的話，螺孔多，而且分布合理，這個比較抽象哦，展開講又得幾百字），泄放靜電能力是沒有問題，有沒有效就得看靜電是否存在這種直接灌入的條件啦（例如端口的連接器采用的是金屬外殼，搭接就要求良好）。



所以，這個時候可能有效。如果說系統單板小而且走線本身不夠（系統比較敏感的話），也許隔離更有效，而不是引入靜電能量。因此，您讓我如何說有效與否呢？



2）假如板邊的屏蔽過孔與系統沒有搭接或者搭接不合適，這就存在適得其反的效果，那就不是有效反倒有害。

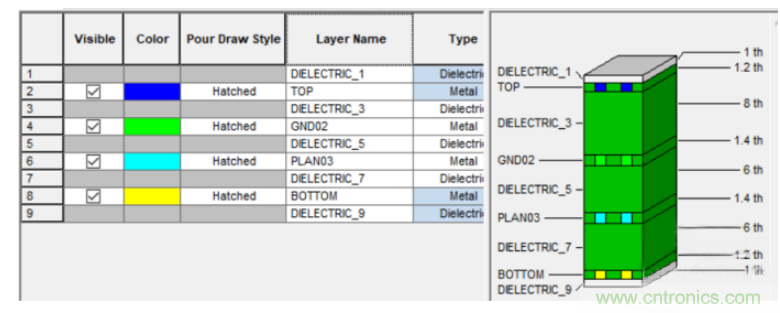

3） 如果PCB的疊層設計是T-G-P-B， 那么屏蔽過孔加上的話，也如同1）的設計要求。..。所以，加不加是一個問題，如何加更是一個問題。





4）所以，真想要得到準確有效的信息，我想您清楚自己需要再做些什么，有效的輸入才有可能有效的輸出。正如數學公式一樣，X，Y，Z三種變量可以組合多種模式呀？（XYZ， XY，ZY，XZ，Y，Z，X） 任何一個變量的變化，至少有四個結果就不一定不準確吧。



5）關于隔離部分，我就不展開。..。

從上面的對話不難看出，要想獲得一個準確的答案，我們必須要了解問題所在，需要得到什么樣的幫助，清晰地描述問題背景。誰（WHO或者什么樣的設備）在什么時候（WHEN）在什么情況下（WHERE）發現設備出現了什么現象（WHAT），這個現象的復現率是怎樣的（多少時間HOW LONG）等 。



在提問之前要有自己的實驗、思考和判斷，問題越具象化，越是能得到解決的方法。



當然了，每天的工作中我們都會遇到各種各樣的問題，不可能每個問題都拿去向別人求助，那應該怎么辦呢？



就像付小華老師說的：工程設計，一定是應用規則的確定性（原理）來應對設計中的不確定性（場景化），哪有千篇一律的答案呀。..。..



其實，無論在技術交流群還是論壇中，大家平時討論內容對可靠性并沒有一個清晰的理解，或者壓根可能就不關注，或者其它。..。



引用可靠性的一句經典名句“選擇正確可靠地器件，可靠正確地使器件”，其實是等同于“做正確的事情，正確地做事情”，這其實是一樣的理念嗎。



很多人瞧不起理解，希望快速解決問題，但這種做法往往是按下葫蘆浮起瓢呀。..。理念類同原理，采用準確原理、或者規則，或者做正確的事情；而后者才是正確地做事情，是在理念原理規則的指導下來解讀的。..。 ”



確實做正確的事情比正確地做事情更重要。”做正確的事”是我們做任何事情的出發點，而所謂“正確地做事情”就是說做任何事情都要講究方法，方法得當，就會事半功倍。”做正確的事“可以理解為找準方向，明確要求，”正確地做事“可以理解為按照要求嚴謹地、不折不扣地完成任務。



網友寶哥說：“以我的例子，領導我工作的人是非專業出身，會誤認為硬件設計及其EMC很簡單，又要便宜，急功近利，于是讓一兩個人干了所有鏈路，從方案到原理到PCBA直至成型，甚至嵌入式軟件及上位機都是在催促中完成的。這樣勢必是會出現各種問題的。加之我入行不算很久，理論知識是有很大欠缺的，加上實操，兩者結合的并不是很好，是會面臨很多問題。嵌入式系統開發工程性很強，我之前也是有問題直接問，并沒有究其理論的根本，現在稍有一點空余時間，我都會加強理論的學習，從里子看問題，最終出產品的是人，人可靠才是那個key”



由此可見：理解原理、理念和規則是十分重要的。我們都得靜下心來，多花一些時間思考答案背后的原理，多討論對書籍中概念的理解，這是一種更加高效的學習方法。當我們掌握了原理、理念和規則，我們再遇到類似的問題就會迎刃而解。
