【導讀】以下將介紹三級配電二級漏保總體要求，總配電箱設置，分配電箱、開關箱設置，以及其他安裝注意事項。施工現場配電系統應采用三級配電、二級漏電保護系統。
1.三級配電二級漏保總體要求
★ 施工現場配電系統應采用三級配電、二級漏電保護系統；
★ 用電設備必須有各自專用的開關箱；
★ 漏電保護器參數應匹配并靈敏可靠；
★ 總配電箱與開關箱應安裝漏電保護器分配電箱與開關箱、開關箱與用電設備的距離應符合規范要求；
1

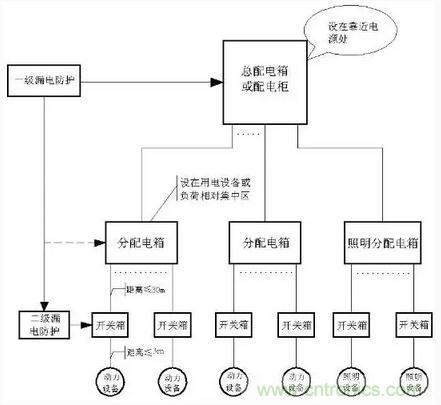

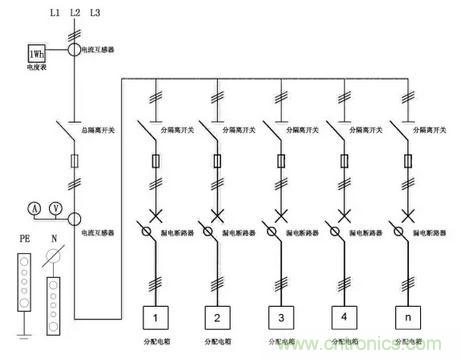

三級配電、二級漏電保護系統參考圖例

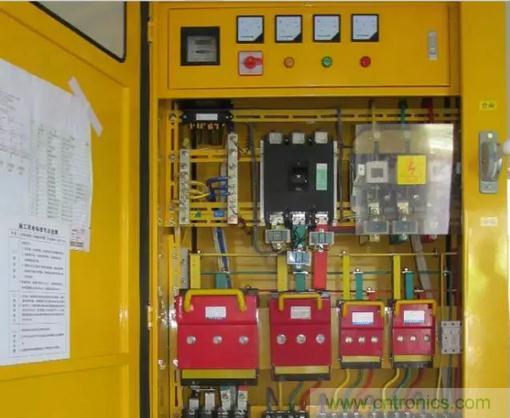

2. 總配電箱設置
★ 箱體結構、箱內電器設置及使用應符合規范要求。
★ 配電箱、開關箱電器可靠、完好，進出線整齊。
設置要求：
1、總配電箱以下可設若干分配電箱，分配電箱以下可設若干開關箱；總配電箱應設在靠近電源的區域，分配電箱應設在用電設備或負荷相對集中的區域，分配電箱與開關箱的距離不得超過30m，開關箱與其控制的固定式用電設備的水平距離不宜超過3m。（JGJ46－2005第8.1.2條）
2、開關箱中漏電保護器的額定漏電動作電流不應大于30mA，額定漏電動作時間不應大于0.1s；使用于潮濕和有腐蝕介質場所的漏電保護器應采用防濺型產品，其額定漏電動作電流不應大于15mA，額定漏電動作時間不應大于0.1s。（JGJ46－2005第8.2.10條）
3、總配電箱中漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1s，但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA•s。（JGJ46－20058.2.11）

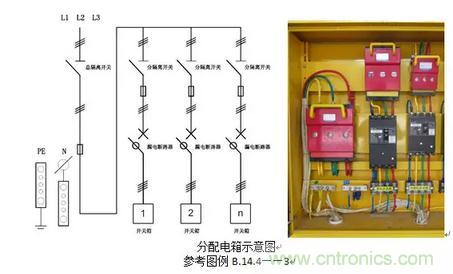

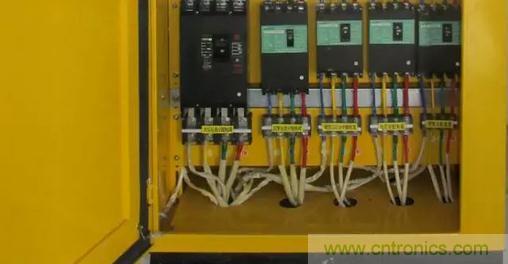

3. 分配電箱、開關箱設置
★ 箱體結構、箱內電器設置及使用應符合規范要求。
★ 配電箱、開關箱電器可靠、完好，進出線整齊。

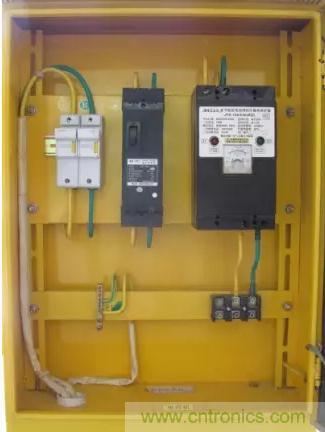

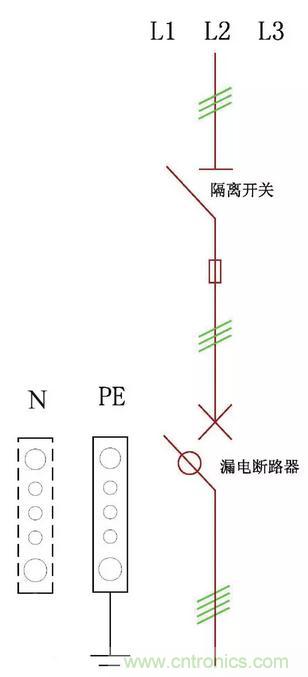

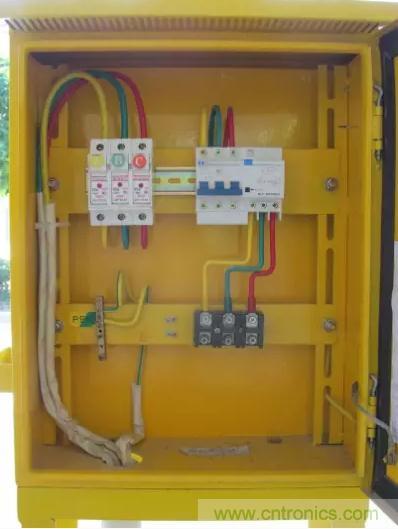

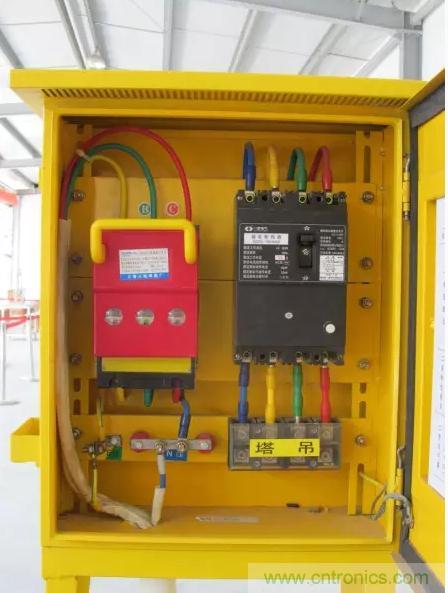

開關箱示意圖
設置要求：
1、配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板厚度應為1.2～2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體鋼板厚度不得小于1.5mm，箱體表面應做防腐處理。（JGJ46－2005第8.1.7條）
2、配電箱、開關箱的進、出線口應配置固定線卡，進出線應加絕緣護套并成束卡固在箱體上，不得與箱體直接接觸。移動式配電箱、開關箱的進、出線應采用橡皮護套絕緣電纜，不得有接頭（JGJ46－2005第8.1.16條）
3、配電箱、開關箱外形結構應能防雨、防塵。（JGJ46－2005第8.1.17條）
4、配電箱、開關箱內的電器必須可靠、完好，嚴禁使用破損不合格的電器。（JGJ46－2005第8.2.1條）
5、總配電箱的電器具備電源隔離，正常接通與分?jǐn)嚯娐罚约岸搪贰⑦^載、漏電保護功能。（JGJ46－2005第8.2.2條）
6、當總路設置總漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥鳌⒎致啡蹟嗥鳌．?dāng)所設總漏電保護器同時具備短路過載漏電保護功能的漏電斷路器時，可不設總斷路器或總?cè)蹟嗥鳌＃↗GJ46－2005第8.2.2條）
7、當各分路設置分路漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥鳌⒎致啡蹟嗥鳌．?dāng)分路所設漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時，可不設分路斷路器或分路熔斷器。（JGJ46－2005第8.2.2條）
8、熔斷器應選用具有可靠滅弧分?jǐn)喙δ艿漠a(chǎn)品。（JGJ46－2005第8.2.2條）
9、總開關電器的額定值、動作整定值應與分路開關電器的額定值、動作整定值相適應。（JGJ46－2005第8.2.2條）
10、總配電箱應裝設電壓表、總電流表、電度表及其他需要的儀表。裝設電流互感器時，其二次回路必須與保護零線有一個連接點，且嚴禁斷開電路。（JGJ46－2005第8.2.3條）
11、分配電箱應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥鳌⒎致啡蹟嗥鳌Ｆ湓O(shè)置和選擇應符合前面總配電箱的要求（JGJ46－2005第8.2.4條）
12、開關箱必須裝設隔離開關、斷路器或熔斷器，以及漏電保護器。（JGJ46－2005第8.2.5條）
13、配電箱、開關箱的電源進線端嚴禁采用插頭和插座活動連接。（JGJ46－2005第8.2.15條）
14、對配電箱，開關箱進行定期檢查、維修時，必須將其前一級相應的電源隔離開關分閘斷電，并懸掛“禁止合閘、有人工作”停電標志牌，嚴禁帶電作業。（JGJ46－2005第8.3.4條）
4. 其他安裝注意事項

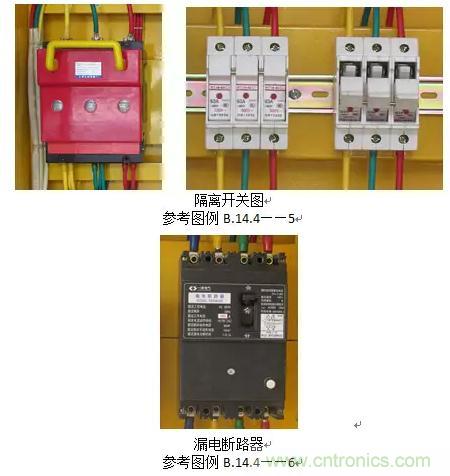

隔離開關箱設置要求：
隔離開關應設置于電源進線端，應采用分?jǐn)鄷r(shí)具有可見分?jǐn)帱c(diǎn)，并能同時斷開電源所有極的隔離電器。如采用分?jǐn)鄷r(shí)具有可見分?jǐn)帱c(diǎn)的斷路器，可不另設隔離開關。（JGJ46－2005第8.2.2條）

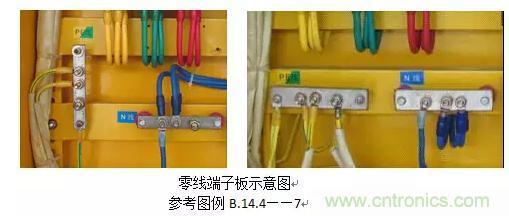

★ 配電箱必須分設工作零線零線端子板的設置及連接應符合規范要求。
設置要求：
配電箱的電器安裝板上必須設N線端子和PE線端子板。N線端子板必須與金屬電器安裝板絕緣；PE線端子板必須與金屬電器安裝板做電器連接。
進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。（JGJ46－2005第8.1.11條）

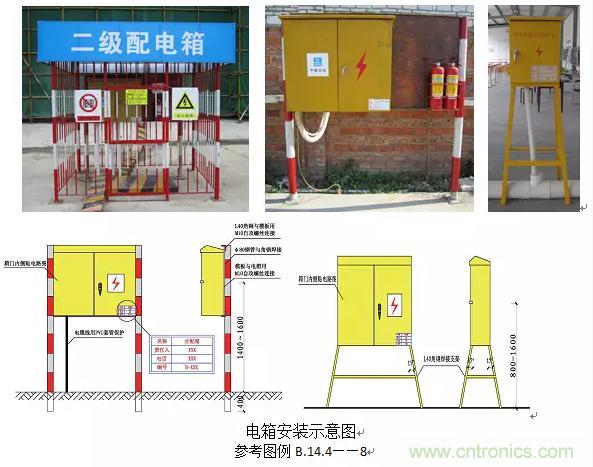

★ 箱體安裝位置、高度及周邊通道應符合規范要求。
設置要求：
1、配電箱、開關箱應裝設在干燥通風及常溫場所。（JGJ46－2005第8.1.5條）
2、配電箱、開關箱周圍應有足夠2人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品；不得有灌木雜草。（JGJ46－2005第8.1.6條）
3、配電箱、開關箱應裝設端正、牢固；固定式配電箱、開關箱的中心點與地面的垂直距離應為1.4～1.6m；移動式配電箱、開關箱應裝設在堅固的支架上，其中心點與地面的垂直距離宜為0.8～1.6m。（JGJ46－2005第8.1.8條）

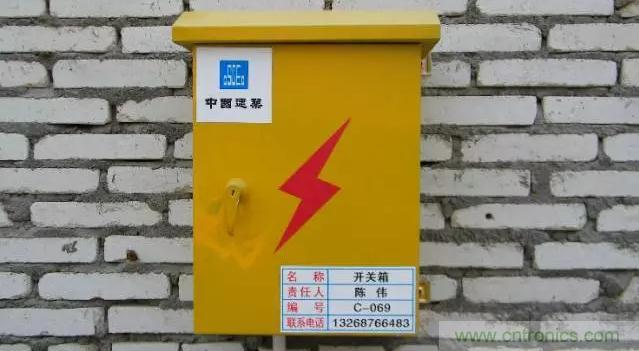

★ 箱體應設置系統接線圖和分路標記；
★ 箱體應設有門、鎖及防雨措施。
設置要求：
1、配電箱、開關箱應有名稱、用途、分路標記及系統接線圖。（JGJ46－2005第8.3.1條）
2、配電箱、開關箱箱門應配鎖，并應由專人負責。（JGJ46－2005第8.3.2）
