【導讀】欠壓電路設計最為工程師并不陌生，欠壓電路設計的數字驗證還是定性分析，有點經驗和知識的人都會，但是一旦欠壓電路設計到誤差和保護，這個電路就讓人算的很糾結，那么如何讓這種糾結消除呢？來看看專家網友朋友是如何解決的？
不過一旦欠壓電路設計到誤差和保護，這個電路就讓我算的很糾結，給大家看看過程。

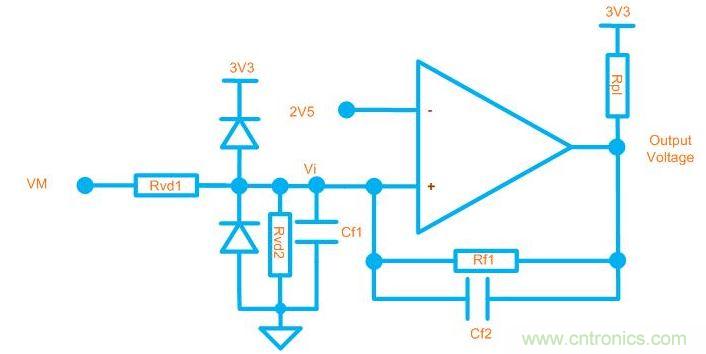

電路圖如下：

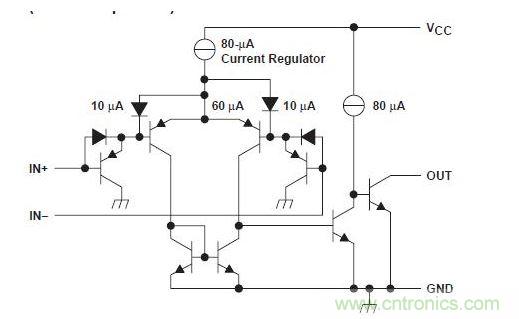

定義一下該比較器的結構：
這樣就可以把它轉換成模型

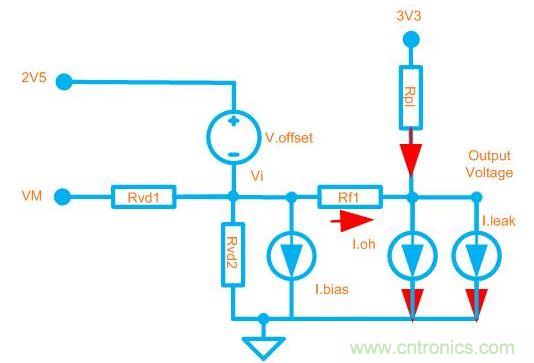

1.計算輸入電壓H=>L轉換過程的門限

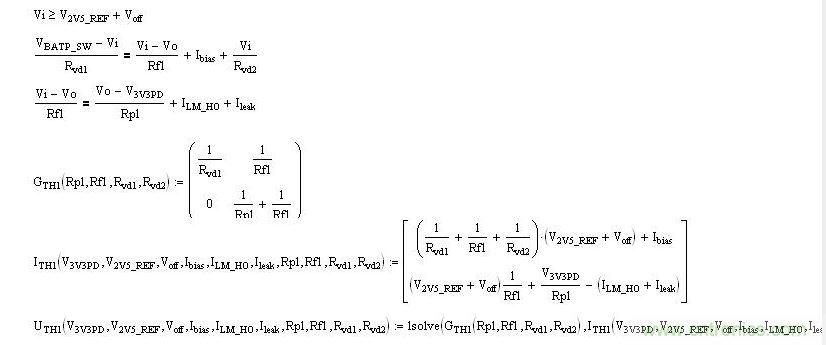

計算過程：
結果：

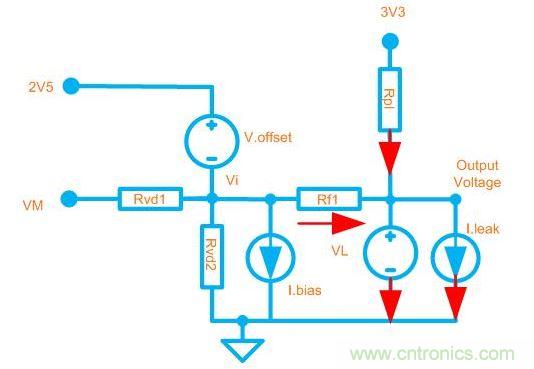

2.計算輸入電壓L=>H轉換過程的門限

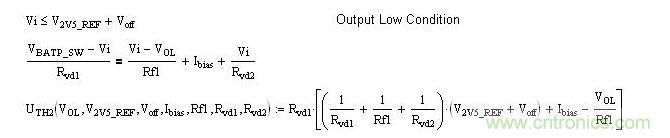

計算方法：
結果：
3.計算輸出電壓的大小
3.1正常低電壓輸出的電壓

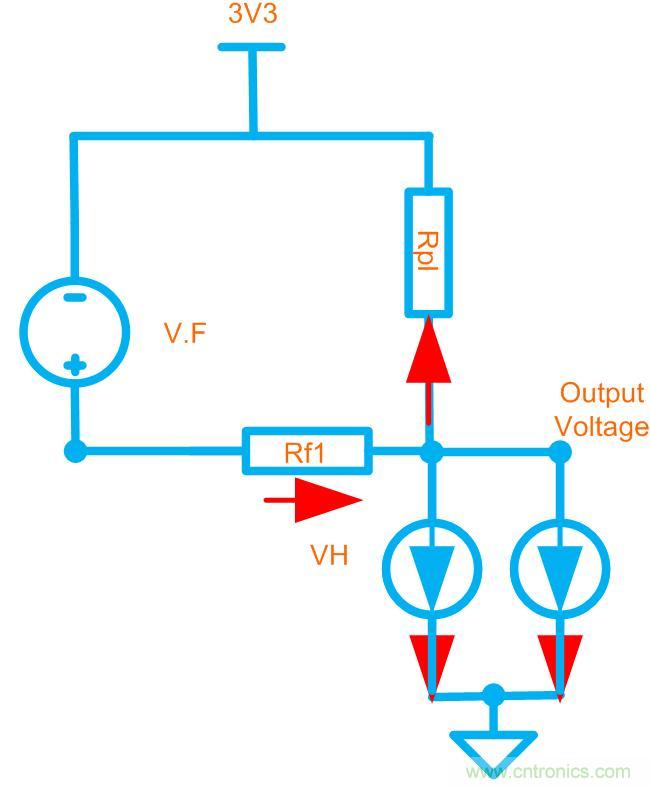

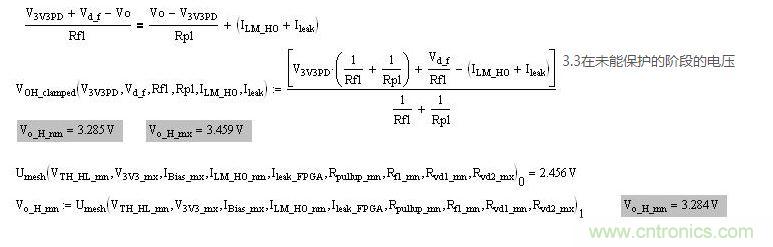

3.2高電壓嵌位保護的電壓
