【導讀】本文講解的是汽車音響揚聲器保護電路設計，該汽車音響揚聲器保護電路主要由中點電位檢測電路、延時電路及繼電器等組成。電路工作過程請看下文。同時小編還分享了如何選取該保護電路中的元器件。
一、工作原理

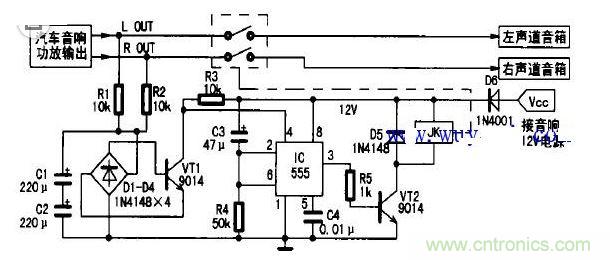

揚聲器保護電路如圖1所示。主要由中點電位檢測電路、延時電路及繼電器等組成。電路工作過程是：
在接通音響電源的瞬間，因電容C3兩端電壓不能突變，可視為短路，則時基電路555的②、⑥腳電位高于2/3 Vcc，故555處于復位狀態，③腳輸出低電平，晶體管VT2截止，繼電器JK常開觸點不動作。同時+12 V電壓通過電阻R4向電容C3充電，延時約5s(秒鐘)后555的②、⑥腳電位降低至1/3Vcc，555被觸發置位，③腳由低電平變為高電平，晶體管VT2導通，繼電器JK得電，常閉觸點閉合，從而實現了延遲一段時間將揚聲器接入功放，徹底消除了開機時大電流對揚聲器的沖擊。
關閉音響電源時，+12電壓很快消失，但功放輸出信號并沒有立即消失，同樣避免了關機過程產生的沖擊噪聲。
當功放工作異?；蛘咭馔鈸p壞而導致中點電位過高(高于1.8 V)時，直流電壓經R1、R2限流，送至C1、C2濾波及D1～D4整流，約1～2s(秒)，晶體管VT1導通，555的④腳由高電平變低電平，555被直接復位，③腳輸出低電平，晶體管VT2截止，繼電器JK失電，常開觸點跳開，將揚聲器與功放電路斷開，有效地保護了揚聲器不受損壞。
改變R4、C3的參數，可調整揚聲器保護電路開機延遲時間的長短，一般設為5 s(秒)即可。
二、元件選擇
555一定要選用功耗很低的CMOS時基電路。VT1、VT2用9014、C1815型小功率塑封晶體管，要求電流放大倍數β>100。D1～D5均用1N4148型硅開關二極管，D6用于電源接反保護，可選用1N4001～1N4007型硅整流二極管。R1～R5均用0.5 W五色環金屬膜電阻。C1、C2用優質鋁電解電容，C3要選用漏電小、精度高的鉭電解電容，否則將影響延時精度。JK選用12 V/7 A雙聯型繼電器(左、右聲道各用一組)，如JZC-22F。
