本文分三大部分：
第一部分：PCB覆銅板的七種方法詳細講解；第二部分：結合感光膜制PCB板方法詳細舉例介紹；第三部分：用感光干膜制板過程的實物分享。
現在玩電路的人越來越多了，玩電路少不了畫電路制版子，想讓板子看著高端大氣上檔次，也不能每次都去加工，那樣子勞神傷財，還不如自己做一塊PCB敷銅板。
當然現在很多種方法制PCB板。據我所知應該有七種吧 ，這里我小小的總結了一下，有不完善的請?zhí)岢觯蠹铱梢怨餐懻摚∫驗榫W(wǎng)上方法雖多，但是沒有一個比較綜合的。以下內容有的是自己收集整理，有的是結合實際經驗加以總結歸納的，有不合理之處請見諒。
一、雕刻法：
此法最直接。將設計好的銅箔圖形用復寫紙，復寫到覆銅板銅箔面，使用鋼鋸片磨制的特殊雕刻刀具，直接在覆銅板上沿著銅箔圖形的邊緣用力刻畫，盡量切割到深處，然后再撕去圖形以外不需要的銅箔，再用手電鉆打孔就可以了。此法的關鍵是：刻畫的力度要夠；撕去多余銅箔要從板的邊緣開始，操作的好時，可以成片的逐步撕去，可以使用小的尖嘴鉗來完成這個步驟。一些小電路實驗版適合用此法制作。
二、手工描繪法：
就是用筆直接將印刷圖形畫在覆銅板上，然后再進行化學腐蝕等步驟。此法看似簡單，實際操作起來很不容易！現在的電子元件體積小，引腳間距更?。ê撩琢考墸?，銅箔走線也同樣細小，而且畫上去的線條還很難修改，要畫好這樣的板就完全看你的筆頭工夫了。經驗是：“顏料”和畫筆的選用都很關鍵。我自己曾經用紅色指甲油裝在醫用注射器中，描繪電路板，效果不錯，但針頭的尖端要適當加工；也有人介紹用漆片溶于無水酒精中，使用鴨嘴筆勾畫，具體方法如下：
將漆片（即蟲膠，化工原料店有售）一份，溶于三份無水酒精中，并適當攪拌，待其全部溶解后，滴上幾滴醫用紫藥水（龍膽紫），使其呈現一定的顏色，攪拌均勻后，即可作為保護漆用來描繪電路板。
先用細砂紙把敷銅板擦亮，然后采用繪圖儀器中的鴨嘴筆（或圓規上用來畫圖形的墨水鴨嘴筆），進行描繪，鴨嘴筆上有調整筆劃粗細的螺母，筆劃粗細可調，并可借用直尺、三角尺描繪出很細的直線，且描繪出的線條光滑、均勻，無邊緣鋸齒，給人以順暢、流利的感覺；同時，還可以在電路板的空閑處寫上漢字、英語、拼音或符號描繪出的線條，若向周圍浸潤，則是濃度太小，可以加一點漆片；若是拖不開筆，則是太稠了，需滴上幾滴無水酒精。萬一描錯了也沒關系，只要用一小棍（火柴桿），做一個小棉簽，蘸上一點無水酒精，即可方便地擦掉，然后重新描繪即可。一旦電路板圖繪好后，即可在三氯化鐵溶液中腐蝕。電路板腐蝕好后，去漆也很方便，用棉球蘸上無水酒精，就可以將保護漆擦掉，略一晾干，就可隨之涂上松香水使用。
由于酒精揮發快，配制好的保護漆應放在小瓶中（如墨水瓶）密封保存，用完后別忘了蓋上瓶蓋，若在下次使用時，發現濃度變稠了，只要加上適量無水酒精即可。
三、貼圖法：
①預切符號法
電子商店有售一種“標準的預切符號及膠帶”，預切符號常用規格有 D373(0D-2.79,ID-0.79),D266(0D-2.00,ID-0.80),D237(OD-3.50,ID-1.50)等幾種,最好購買紙基材料做的（黑色）,塑基（紅色）材料盡量不用。膠帶常用規格有0.3、0.9 、1.8、 2.3、 3.7等幾種。單位均為毫米?？梢愿鶕?jù)電路設計版圖，選用對應的符號及膠帶，粘貼到覆銅版的銅箔面上。用軟一點的小錘,如光滑的橡膠、塑料等敲打圖貼，使之與銅箔充分粘連。重點敲擊線條轉彎處、搭接處。天冷時，最好用取暖器使表面加溫以加強粘連效果。張貼好后就可以進行腐蝕工序了。
②不干膠紙貼圖法(推薦)
用Protel或PADS等設計軟件繪出印制板圖,用針式打印機輸出到不干膠紙,將不干膠紙貼在已做清潔處理的敷銅板上,用切紙刀片沿線條輪廓切出,將需腐蝕部分紙條撕掉.投入三氯化欠鐵溶液中腐蝕,清洗,曬干后即可投入使用. 此法類似雕刻法,但比雕刻法要省不少力氣,且能保證印制導線的美觀和精度!
經驗大家知道,三氯化鐵溶液腐蝕是很慢的,筆者曾用稀硝酸代之,做這個實驗,腐蝕速度快的驚人,五分鐘左右就能搞定,質量與三氯的沒什么區別,建議diy試試!但此法比較危險,提醒制作者注意,千萬不要讓身體的任何部位觸及腐蝕液,否則后果不堪設想!切記!切記!
四、油印法：
把蠟紙放在鋼板上，用筆將電路圖按1:1刻在蠟紙上，并把刻在蠟紙上的電路圖按電路板尺寸剪下，剪下的蠟紙放在所印敷銅板上。取少量油漆與滑石粉調成稀稠合適的印料，用毛刷蘸取印料，均勻地涂到蠟紙上，反復幾遍，印制板即可印上電路。這種刻板可反復使用，適于小批量制作。提示：利用光電謄印機，可以按照設計圖紙自動刻制成1：1尺寸的蠟紙 。
五、熱熔塑膜制版法：此法從網絡文章中收集，可行性未經驗證，供參考。
①在打印機上將電路板圖按1∶1的比例打印在80克復印紙上。手工繪制也可以，但底紙要平整。
②找一臺傳真機，將機里的傳真紙取出，換上熱熔塑膜。把電路圖放入傳真機入口，利用傳真機的復印鍵，將線路圖復制在熱熔塑膜上。這時印刷電路板的“印刷原稿”就做好了。
③用雙面膠帶紙將制好圖的塑膜平整地貼在敷銅板上。注意要平整，不能起皺，膠帶紙不能遮住熔化部分，否則影響線路板的制作效果。
④用漆刷將油漆均勻地刷在塑膜上，注意：不能往復地刷，只能順著一個方向依次刷，否則塑膜一起皺，銅板上的線條就會出現重疊。待電路圖全被刷遍，小心地將塑膜拿掉。這時一塊印刷線路板就印刷好了。待干后，即可腐蝕了。
如要印制多塊，可做一個比電路板大一點的木框，將絲網平整地敷在木框上，固定好。再用雙面膠帶紙將定好影的塑膜貼在絲網下面。將敷銅板放在桌上，合上絲網架(印刷圖與敷銅板要左右對齊)，用漆刷將漆順一個方向依次刷好，拿掉網架。印刷電路板就印好了。如有缺陷，可用油漆和竹片修改。
以上過程須注意，刷漆時，手用力要輕重得當，太重漆膜太厚，線條會跑花邊，太輕線條會出現斷線。塑膜一定要正面朝上。
[page]
六、使用預涂布感光敷銅板：
使用一種專用的覆銅板，其銅鉑層表面預先涂布了一層感光材料，故稱為“預涂布感光敷銅板”，也叫“感光板”。制作方法如下：
將電路圖1:1打印在比較透明（薄）的、最少有一面是比較光滑平整的紙上，要鏡象打印在平整的那一面。
再將紙光滑面緊貼感光電路板（用玻璃夾緊），放到太陽下照射2-8分鐘，時間長短跟太陽強弱有關，陰天可以照射20分鐘左右也可以。注意：以上是透明膠片的參考時間，用白紙的時間根據紙的透光度將時間再延長。此過程一定不要移動紙和電路板的相對位置，并且要貼緊。
然后將要電路板放到顯影藥水下顯影（洗掉不需要的感光劑），留下的顯影劑會阻止銅跟下一步的三氯化鐵反應。此過程一般需要1-3分鐘。時間跟暴光程度成反比，暴光過度的話，顯影時間就會很短，暴光不足的話，顯影時間就會很長，甚至長到10分鐘以上，另外，還跟顯影水的濃度有關。不過，強烈建議暴光不要過度，寧可顯影時間長些，這樣不會出現失誤，可以保證100%成功。
最后經過三氯化鐵腐蝕，一般需要10-60分鐘左右。
由于以上過程是光直接決定銅皮的去留，所以精度可以做到很高很高。所以，操作熟練者一般可以30分鐘內做出高精度的電路板，熱轉印紙也可以打印后用來暴光，不需要加熱轉印過程。效果要好一些，價格的話，應該會貴很多，不過一般都還是能接受。
①單面板的制作：將電腦畫好的PCB圖，用噴墨專用紙打印出1:1黑白720dpi圖紙（元件面），如果用激光打印機輸出圖紙也可以。取一塊與圖紙大小相當?shù)墓饷舭澹喝ケＷo膜。用玻璃板或塑料透明板把圖紙與光敏PCB板壓緊，在陽光下曝光5-10分鐘。用附帶的顯影藥1:20配水進行顯影，當曝光部分（不需要的敷銅皮）完全裸露出來時，用水沖凈,即可用三氯化鐵進行腐蝕了。操作熟練后，可制出精度達0.1mm的走線！
②雙面線路板的制作：步驟參考單面板，雙面板主要是兩面定位要準確?？梢詢擅娣謩e曝光，但時間要一致，一面在曝光時另一面要用黑紙保護。
七、熱轉印法：
硬件：
1：一臺用于產生高精度塑料碳粉阻焊層的打印輸出設備，比如一臺激光打印機或者一臺復印機（復印機的話需要有復印原稿，原稿可以用噴墨打印機打印出來）。
2：一個能用的電熨斗。
3：一張不干膠貼紙的光滑底襯紙。
4：一定量的三氯化鐵腐蝕液，根據板的大小而定。補充，有個量程在0～200度的數字溫度計的話更好，高檔數字萬用表附帶的也行。
軟 件：低版本的PROTEL，比如PROTEL2.5中文版高版本的PROTEL，比如PROTEL99SE中文版甚至只是一個WIN自帶的畫圖程序總之就是要一個能畫圖的軟件即可。
步驟：
第一步：利用一個能生成圖像的軟件生成一些圖像文件，比如用低版本PROTEL組織SCH，再利用網絡表生成相應PCB圖,或用PowerPCB直接畫PCB圖（不會PROTEL、PowerPCB的話，甚至是WINDOWS的畫筆程序也行），以備打印。
第二步：將PCB圖打印到熱轉印紙上（JS所說的熱轉印紙就是不干膠紙的黃色底襯！）。
第三步：將打印好PCB的轉印紙平鋪在覆銅板上，準備轉印。
第四步：用電熨斗加溫（要很熱）將轉印紙上黑色塑料粉壓在覆銅板上形成高精度的抗腐層。
第五步：電熨斗加溫加壓成功轉印后的效果！若你經常搞，熟練了，很容易成功。
第六步：準備好三氯化鐵溶液進行腐蝕。
第七步：效果還不錯吧！注意不要腐蝕過度，腐蝕結束，準備焊接。
第八步：清理出焊盤部分，剩下的部分用于阻焊。
第九步：安裝所需預定原件并焊接好。
[page]
注意：
1：不要使電熨斗過熱或者過涼，最佳溫度是140～170之間，在這個溫度范圍以內，塑料碳粉的轉移特性最佳。
2：要等溫度低一些以后再將轉印紙揭下來，慢慢的揭，發現又沒轉印好的部分請再蓋上，再次加溫加壓進行熱轉移。
3：一些實在有問題的部分（比如斷線）請用油性碳素筆或者指甲油，油漆什么的進行補救一下不過這種情況不是很多。
這里我就詳細的介紹一下用感光膜制PCB板的方法（第六種） 一般走線最細寬度不小于15mil為宜（當然條件和技術都比較好的可以試試更細的走線，據說有高手3mil走線都沒問題）
AD2013反相打印PCB

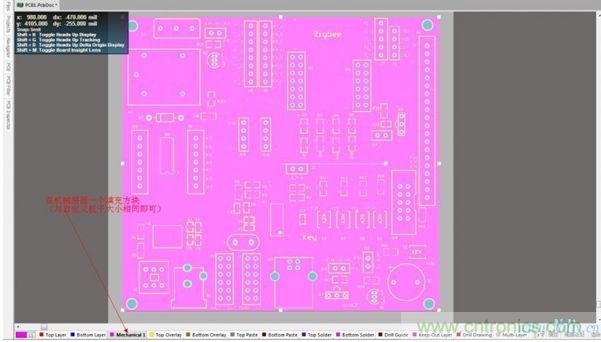

第一步.AD2013反相打印設置

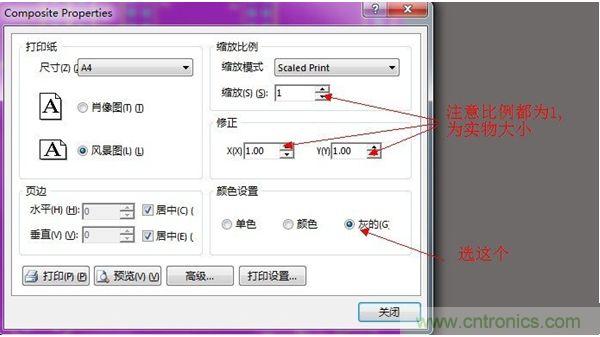

第二步.點擊頁面設置
[page]

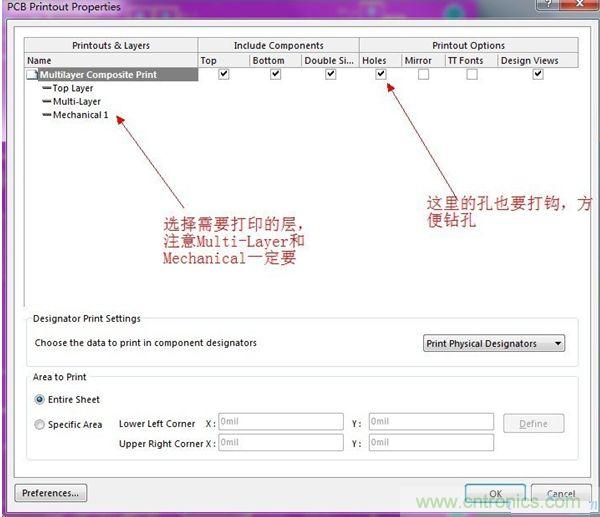

第三步.進入圖形打印高級設置

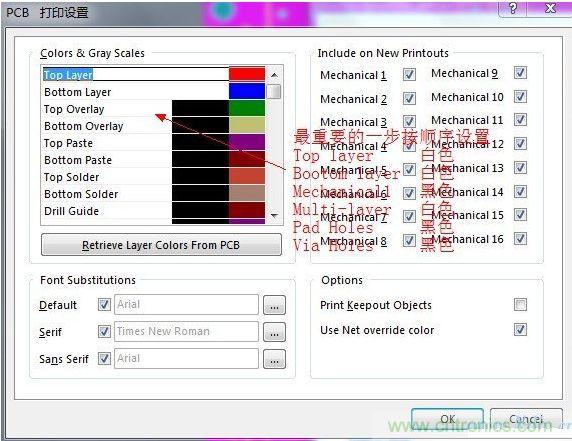

第四步.進入?yún)?shù)設置

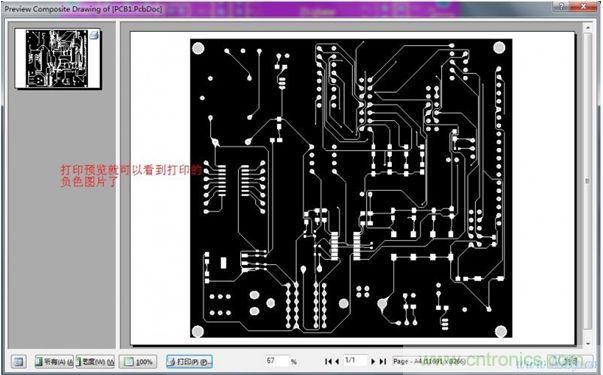

第五步.收工（需要虛擬打印機，下面有）
[page]
下面是實物制作教程（用感光干膜制板過程）

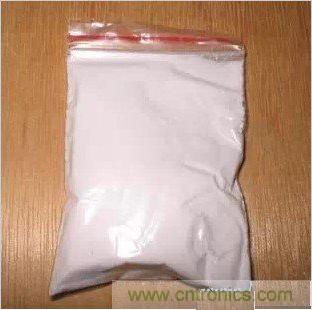

步驟一：用感光干膜制板過程：把顯影劑按1：100兌水，10克的兌1升水,脫膜劑按1：60或70兌水,放在一邊等待。

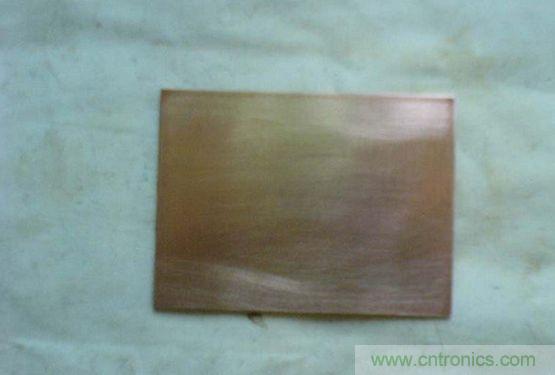

步驟二：選著一塊大小比PCB圖大一些的的覆銅板，把銅箔表面處理干凈（有多種方法，我用水磨沙紙磨的方法）

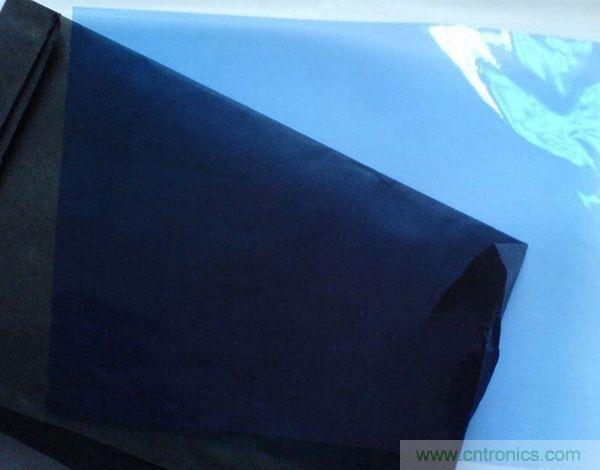

步驟三：貼膜，剪一塊比電路板略微大一些的感光膜，感光膜是夾在兩層薄膜之間的，先撕掉一邊，有點難撕。
[page]
步驟四：撕膜

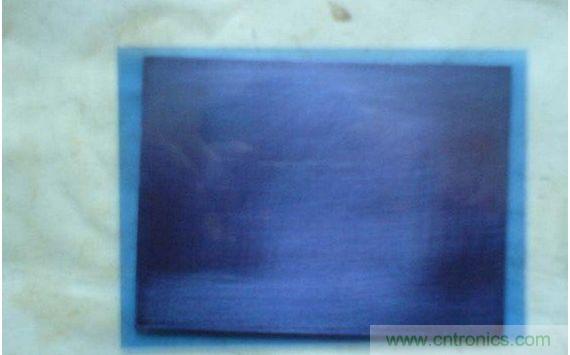

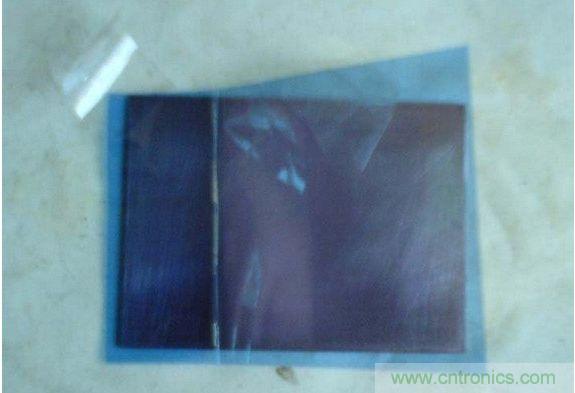

步驟五：已經貼好啦

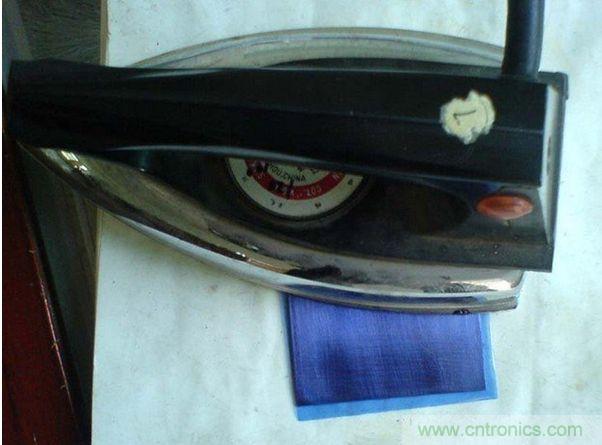

步驟六：加固，貼好后，用電熨斗稍加熱加壓，不用太熱，起固定作用（我用的是80度左右）。其實吹風機也行的
[page]

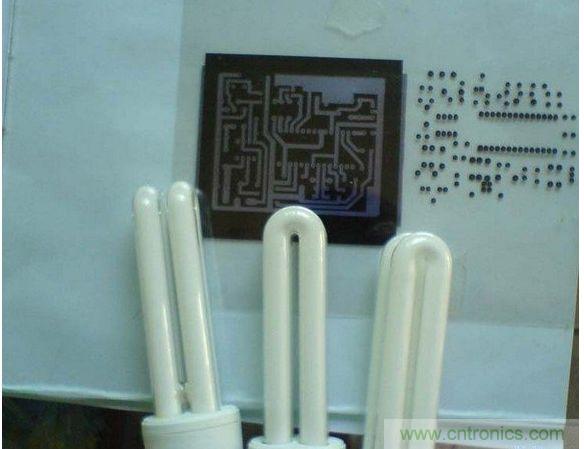

步驟七：有紫外線燈管最好（就是驗鈔機那種燈）這里我是用普通燈管。曝光，將把打印電路板菲林打放在感光板 ...

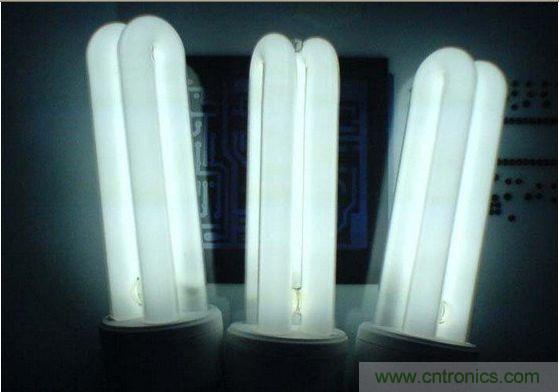

步驟八：曝光中

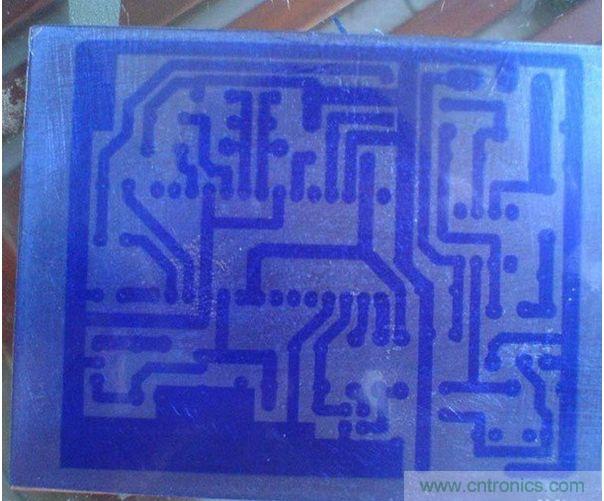

步驟九：完成曝光
[page]

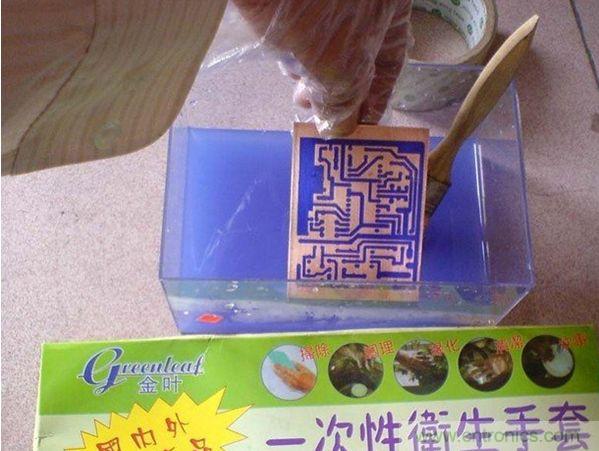

步驟十：顯影，揭掉另一層保護薄膜，也是用小的透明膠紙膠住膜的上面慢慢撕,放入顯影劑中，差不多顯完時，用刷子輕輕的刷

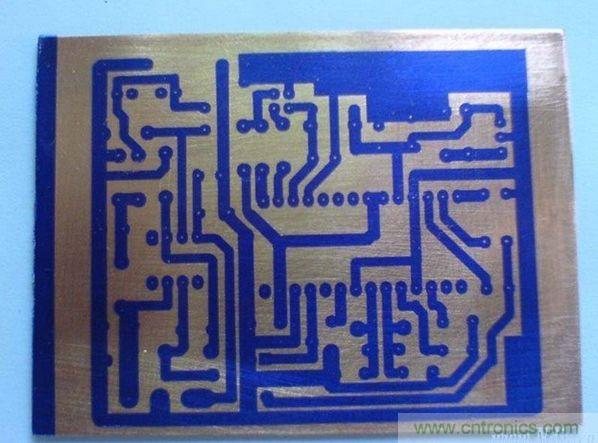

步驟十一：顯影差不多完成了

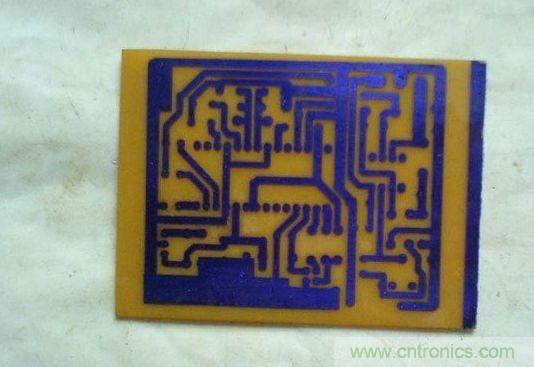

步驟十二：氯化鐵腐蝕完后的樣子
[page]

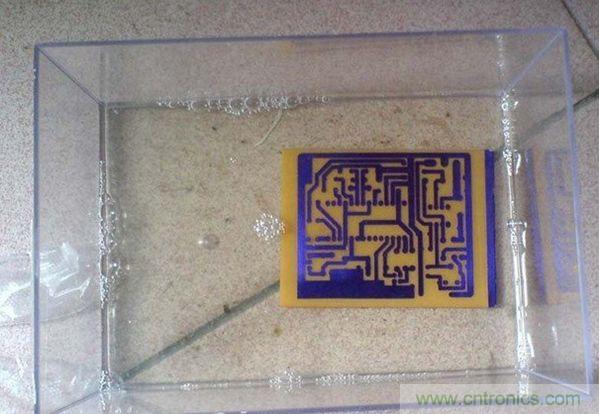

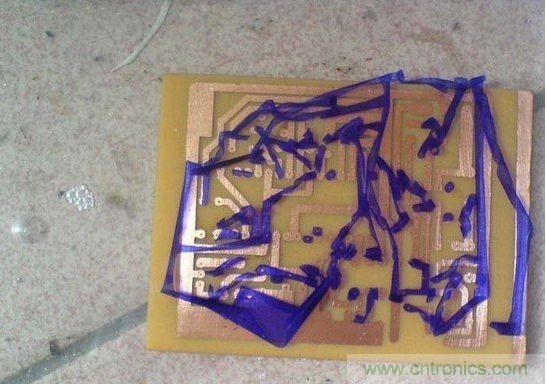

步驟十三：脫膜，將板子放在脫膜劑水溶液，泡幾分鐘就好。后用水沖洗干凈并用熱風筒吹干
步驟十四：完成收工
